خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961

Small PCB Assembly Line Chmt48vb Table Top Pick And Place T961 Reflow Oven
Small PCB Assembly Line Chmt48vb Table Top Pick And Place T961 Reflow Oven Small PCB Assembly Line Chmt48vb Table Top Pick And Place T961 Reflow Oven Small PCB Assembly Line Chmt48vb Table Top Pick And Place T961 Reflow Oven Small PCB Assembly Line Chmt48vb Table Top Pick And Place T961 Reflow Oven

تصویر بزرگ :  خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961

جزئیات محصول:

Place of Origin: China
نام تجاری: Charmhigh
گواهی: CE
Model Number: 3040/ CHMT48VB/ T961

پرداخت:

Minimum Order Quantity: 1 set
قیمت: USD $5850
Packaging Details: Standard wooden box
Delivery Time: 1-3 working days
Payment Terms: T/T, Western Union
Supply Ability: 100 per month
توضیحات محصول جزئیات
تغذیه کننده: letf: 29pcs; letf: 29 عدد؛ right:29pcs , total 58pcs راست: 29 عدد ، مجموع 58 سر قرارگیری: 2 قطعه
جز Min حداقل: 0402 بستن PCB: 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر
پرینتر استنسیل: چاپگر 3040 با دقت بالا اجاق گاز: T961 مدل 6 منطقه 730 * 230mm 3.5KW
برجسته:

Charmhigh PCB Assembly Line

,

Chmt48vb PCB Assembly Line

,

PCB T961 Reflow Oven

3040 چاپگر استنسیل + Chmt48vb جدول بالا انتخاب و محل + اجاق گاز Reflow T961 ، بهترین خط کوچک smt

نمونه اولیه تولید دسته کوچک

خط تولید پیشرفته SMT

110v 220V نسخه انگلیسی CE گذشت



کانال یوتیوب:

www.youtube.com/kimiLiuCharmhigh



زمان بین شروع و اتمام فرآیند تولید: 1-3 روز (دستگاه موجود است)

شرایط تجارت:DAP- در محل تحویل داده شده است

روش پرداخت: T / T یا Alibaba

روش تحویل:DHL خونه به خونه

زمان ارسال: 5-8 روز به دست شما می رسد

بسته بندی: جعبه چوبی

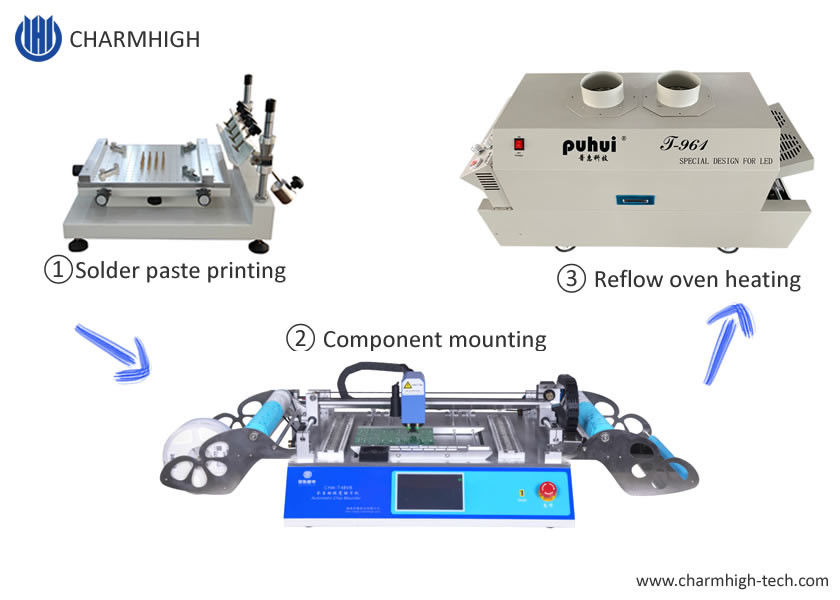

خط پرفروش Small SMT Prodcution را پیشنهاد دهید: 3040 + CHMT48VB + T961

خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961 0

1 توضیحات چاپگر استنسیل 3040:

اندازه میز کار 300 * 400 میلی متر
اندازه چاپ 250 * 400 میلی متر
حداکثر اندازه قاب خالص 370 * 470 میلی متر
راه چاپگر کتابچه راهنمای
ضخامت بسترها 0-80 میلی متر
میز کار میزان صدا را تنظیم می کند 10 میلی متر ، تنظیم زاویه افقی
ارتفاع سکوی چاپ 220 میلی متر
دقت مکرر + -0.01 میلی متر
حالت مکان یابی شکل معیار یا سوراخ
بعد، ابعاد، اندازه 540 * 370 * 350 میلی متر
اندازه بسته بندی 630 * 450 * 480 میلی متر
وزن NW.25 کیلوگرم GW.35 کیلوگرم



2 CHMT48VB دستگاه انتخاب و قرار دادن:

مدل CHM-T48VB
منطقه PCB 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر
محور XY سفر 420 * 460 میلی متر
محدوده متحرک محور Z 15 میلی متر
سرهای قرارگیری 2 عدد
فیدر 29 عدد چپ + 29 قطعه راست
8mm = 44pcs، 12mm = 8pcs، 16mm = 4pcs، 24mm = 2pcs،
پشته IC جلویی = 14 عدد ، سینی IC مشخص شده توسط کاربر
سیستم بینایی دوربین های دوتایی (دوربین های بالا و پایین)
راندن حلقه بسته سیستم سروو درایو کنترل ، اطمینان حاصل کنید که هرگز قدم را از دست ندهید
تشخیص Z بازگشت از خود محور بله ، از شکستن نازل جلوگیری کنید
خود برگشتن سنجاق را بکشید آره
نشت روش تشخیص مواد تشخیص خلاuum ، تشخیص بینایی
صفحه لمسی صفحه نمایش لمسی صنعت 7 اینچی (ماوس USB پشتیبانی شده)
صفحه اصلی هیئت اصلی صنعت تحقیق مستقل
سیستم سیستم لینوکس جاسازی شده
سرعت نصب 3000cph (دید روشن)
دقت نصب 25 0.025 میلی متر
اجزاء 0402-5050 ، SOP ، QFN (عرض نوار: 8 میلی متر ، 12 میلی متر ، 16 میلی متر ، 24 میلی متر)
بعد ماشین L 960mm * W 705mm * H 335mm
پمپ خلاuum -92KPA (2 عدد ، نوع داخلی ، بی صدا)
منبع هوای خارجی بدون نیاز (دستگاه ساخته شده در پمپ خلاute صاف 2 عدد)
رایانه شخصی خارجی نیازی نیست ، این دستگاه همه در یک دستگاه است
ولتاژ 220 ولت (110 ولت) ، 50 هرتز
نرم افزار پشتیبانی طراح آلتیوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS.. و غیره
وزن ناخالص 84 کیلوگرم / 118 * 80 * 52 سانتی متر / 0.49 متر مربع


مزیت رقابتی:

1. نرم افزار مناسب ، سیستم لینوکس جاسازی شده دستگاه ، هیئت مدیره اصلی صنعت پایدار ، عملیات مستقل ، بدون نیاز به کامپیوتر خارجی ، کار آسان تر و راحت تر ، سریع یاد بگیرید.
2. صفحه نمایش لمسی ساخته شده ، بدون نیاز به مانیتور خارجی ، اتاق ذخیره شده ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3 دو دوربین دید بالا و پایین ، موقعیت هر یک از اجزا را تصحیح کنید ، می توانید برای هر م visionلفه تصویر دید را از روی صفحه مشاهده کنید. (
حداکثر اندازه قطعه 22 * ​​22 میلی متر)
4. دارد ثابت کننده انعطاف پذیر PCB، مناسب برای اندازه های مختلف PCB.
5. پشتیبانی می کند سینی IC سفارشی، سینی IC را می توان روی میز ماشین ثابت کرد.
6. دو سر نصب شده با 2 عدد نازل Juki ، نازل Juki داخل آهن ربا ، بنابراین می توان آن را با انگشت از بین برد ، بدون نیاز به جدا کردن با آچار ، نازل زاویه چرخش -180 درجه تا 180 درجه.
7 دستگاه همه در یک دستگاه، فیدرهای 29 عددی موجود در دستگاه ، بدون نیاز به خرید قطعات دیگر ، دستگاه است آماده کار
8 تشخیص محور Z ، مترسوزن کششی اکین به طور خودکار به مبدا برمی گردد تا از خراب شدن نازل جلوگیری شود.

9. حداکثر پشتیبانی از م componentلفه ارتفاع 5 میلی متر.
10 کنترل حلقه بسته ، محور X ، Y با رمزگذار ، خارج از مرحله نیست.
11. PCB با موقعیت دو جز components کالیبره می شود ، سپس اجزای استراحت به طور خودکار کالیبره می شوند.
12 کالیبره کردن خودکار علامت 2 امتیاز، این کالیبراسیون خودکار قبل از هر بار اجرا خواهد بود ، اطمینان حاصل کنید که هر PCB دقیقاً نصب شده است.
13. با تشخیص خلاuum ، با تغذیه خودکار ، اگر یک جز component کج باشد ، به طور خودکار آن را به منطقه رسوب می اندازد ، و سپس یک مورد جدید را برای سوار شدن دوباره انتخاب می کند.

14. با تشخیص بینایی، دوربین به صورت خودکار زاویه م autoلفه را اصلاح می کند و روی صفحه PCB در جای مناسب قرار می گیرد.اگر سرها اجزا را جمع نکنند ، دوربین آن را تشخیص می دهد و دوباره انتخاب می کند ، 3 بار عدم برداشت ، دستگاه زنگ می زند و متوقف می شود ، پس از تهیه مواد ، سپس کار را ادامه می دهد ، نیازی به شروع مجدد نیست.

15 همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در رایانه و بارگیری پرونده کار در دستگاه توسط پورت USB ، سریع و راحت.
16. پشتیبانی تابلوهای تابلویی
17. اگر پرونده PCB ندارید ، می توانید یک پرونده کاری جدید ایجاد کنید برنامه ریزی مستقیم در ماشین

18. پشتیبانی یک قدم.

19. پشتیبانی نوارهای برش داده شده / مواد فله ای / مواد لوله ای.


لوازم جانبی استاندارد CHMT48VB:
1) ماشین را انتخاب و قرار دهید CHMT48VB: 1
2) نازل Juki: کاملا 4 عدد (اندازه 503 ، 504 ، 505 ، 506)
3) فلش USB 8G 1
4) سیم برق: 1
5) سنجاق ها را بکشید: 2
6) سیم پیچ برای پین کششی: 1
7) چربی: 1
8) آچار شش گوش: 6
9) موچین: 1
10) برس: 1
11) کتابچه راهنمای کاربر انگلیسی: 1



3 T-961 پارامتر اجاق گاز:

مدل T-961
مقدار منطقه گرمایش بالا 3 / پایین 3
طول منطقه گرمایش 730 میلی متر
نوع گرمایش سطح هوشمند sirocco و گرمایش سریع مادون قرمز
مقدار منطقه خنک کننده 1
حداکثر عرض برد PCB 230 میلی متر
جهت عملیات چپ → راست
گزینه های تحویل انتقال خالص و انتقال زنجیره ای
سرعت تسمه نقاله 0-290 میلی متر در دقیقه
منبع تغذیه 220 ولت 50/60 هرتز
اوج قدرت 3.5 کیلو وات
گرم کردن زمان حدود 7 دقیقه
محدوده کنترل دما دمای اتاق -300
حالت کنترل دما کنترل حلقه بسته PID
دقت کنترل دما 1 پوند
انحراف توزیع دما PCB 2 پوند
ابعاد کلی 1000 × 466 × 445 میلی متر
وزن دستگاه 70 کیلوگرم


100٪ تصاویر واقعی:

خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961 1



خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961 2



خط کوچک مونتاژ PCB Chmt48vb جدول بالا انتخاب و قرار دادن اجاق گاز T961 3



لطفا توجه داشته باشید:

دستگاه انتخاب و مکان با تمام لوازم جانبی موجود در بسته ، QC تصویب شده است.

این دستگاه همه در یک دستگاه است ، آماده استفاده است!

هنگام دریافت می توانید از آن استفاده کنید.پشتیبانی فنی خوب پس از فروش ، لطفاً با اطمینان آن را خریداری کنید.

با دستگاه انتخاب و مکان خود لذت ببرید!



خدمات و گارانتی:

از زمان خرید و خدمات مادام العمر ، دستگاه کامل دارای مدت ضمانت 1 سال است.

ما همیشه قطعات یدکی ماشین ، کارخانه مستقیم و قابل اطمینان را تأمین می کنیم.

ما خدمات Q / A و پشتیبانی عیب یابی و مشاوره فنی آنلاین را ارائه می دهیم.



خدمات پس از فروش یک به یک را ارائه دهید. هر دستگاه 100٪ قبل از حمل و نقل خوب تست شده است.

پشتیبانی فنی:

Kimi Mob / WhatsApp: 0086 135 106 75756

اسکایپ: kimiliu89

پست الکترونیک: kimi@charmhigh-tech.com



اگر می خواهید اطلاعات و فیلم های بیشتری مشاهده کنید ، لطفا از طریق پست الکترونیکی با ما تماس بگیرید.

ما در اولین بار به شما پاسخ خواهیم داد.

کانال یوتیوب:www.youtube.com/kimiLiuCharmhigh



چرا Charmhigh را انتخاب کنیم؟
1. سقف حرفه ای و اتاق ذخیره شده است.
2. کاربر پسند عملیات ، بدون نیاز به مهندس حرفه ای SMT ، دستگاه سطح ورود
3. یک دستگاه - عملکرد یکپارچه ، بدون نیاز به پمپ اضافی یا PC یا هرگونه امکانات پشتیبانی
4. دقت و قابلیت اطمینان بالا ، نقص کار دستی را تشکیل می دهد
5. هزینه کارآمد ، هزینه را برای داشتن یک خط تولید حرفه ای اتوماتیک SMT کاهش دهید
6. بیان بین المللی با خدمات درب به درب ، تحویل 3-5 روز کاری
7. ویژه برای تحقیق و توسعه آزمایشگاهی ، نمونه ها ، برای جلوگیری از هر گونه اختراع اختراع و طراحی.

8. یک ماشین برابر با 5 پرسنل لحیم کاری ، مدیریت آسان و صرفه جویی در هزینه.خوب برای تولید دسته ای کوچک.

9. Charmhigh عرضه کارخانه است ، تمام قطعات ماشین آلات ما توسط خود ما تحقیق و تولید می شوند.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.

10. Charmhigh از سال 2009 سازنده حرفه ای دستگاه SMT Pick and Place است. کلیه نرم افزارها توسط خود ما تحقیق می شوند.
