جزئیات محصول:
|
| تغذیه کننده: | letf: 29pcs; letf: 29 قطعه ؛ right:29pcs (total 58pcs) راست: 29 قطعه (مجموع | سر قرار دادن: | 2 عدد |
|---|---|---|---|
| نازل ها: | 4 نازل (جوکی) | سرعت: | 3000cph with vision; 3000cph با دید ؛ without vision 5000cph بدون دید 5000cp |
| دقت: | 0.025 میلی متر | سیستم: | سیستم لینوکس تعبیه شده |
| تایپ کنید: | دستگاه همه کاره ، بدون نیاز به رایانه خارجی | حامی: | نوار برش ، تخته دسته ای ، سینی IC سفارشی |
| برجسته: | All in One SMT Machine,58pcs Feeders Small SMT machine,AIO Desktop Pick and Place Machine |
||
CHMT48VB 58pcs فیدر همه در یک دستگاه Charmhigh Desktop انتخاب و قرار دادن دستگاه SMT کوچک دستگاه
CHMT48VB 58pcs فیدر (دو پشته) Charmhigh Desktop Pick and Place Machine
دستگاه انتخاب و نصب پیشرفته 110v 220V نسخه انگلیسی CE تصویب شد
بسیار مناسب برای تولید دسته ای کوچک و نمونه سازی!
شرح:
این CHMT48VB یک نسخه به روز شده از CHMT48VA است که شامل تغذیه کننده های دو طرفه با مجموع 58 قطعه (29 قطعه چپ + راست 29 قطعه) بود.این دستگاه همه کاره است ، نیازی به خرید قطعات دیگر نیست ، دستگاه پس از دریافت آماده کار است.
مناسب برای برای سازندگان نمونه ، علاقمندان ، توسعه دهندگان و گروه های توسعه و کارخانه های کوچک تولید دسته ای را انجام می دهند.
کد HS برای دستگاه انتخاب و مکان: 8479896200
CHMT48VB فیلم کاری از مشتری:
www.youtube.com/watch؟v=qu-O6umaNHE
www.youtube.com/watch؟v=xF7N4crTOtQ (سوئد)
www.youtube.com/watch؟v=wYl5Az9xgec (چین)
CHMT48VB قرار دادن IC:
www.youtube.com/watch؟v=I-g8x98jmz0
مشخصات Charmhigh CHMT48VB:
| مدل | CHM-T48VB |
| منطقه PCB | 10mm*10mm - 355mm*355mm |
| محور XY سفر | 420*460 میلی متر |
| محدوده حرکت محور Z | 15 میلی متر |
| سر قرار دادن | 2 عدد |
| تغذیه کننده ها |
چپ 29 قطعه + راست 29 قطعه |
| سیستم بینایی | دوربین دوگانه (دوربین بالا و پایین) |
| راندن | سیستم درایو سروو استپر کنترل حلقه بسته ، مطمئن شوید که هرگز گام را از دست ندهید |
| تشخیص محور بازگشت خود Z | بله ، از شکستن نازل ها جلوگیری کنید |
| پین خودگردان را بکشید | آره |
| نشت روش تشخیص مواد | تشخیص خلاء ، تشخیص بینایی |
| صفحه لمسی | صفحه نمایش لمسی 7 اینچی (ماوس USB عرضه می شود) |
| برد اصلی | هیئت اصلی صنعت تحقیق مستقل |
| سیستم | سیستم لینوکس تعبیه شده |
| سرعت نصب | 4000cph (دید خاموش) ؛3000cph (دید روشن) |
| دقت نصب | ± 0.025 میلی متر |
| اجزاء | 0402-5050 ، SOP ، QFN (عرض نوار: 8MM ، 12MM ، 16MM ، 24MM) |
| بعد ماشین | L 960mm* W 705mm* H 335mm |
| پمپ خلاء | -92KPA (2 عدد ، داخلی ، نوع بی صدا) |
| منبع هوای خارجی | بدون نیاز (دستگاه ساخته شده در پمپ خلاء بی صدا 2 عدد) |
| کامپیوتر خارجی | بدون نیاز به کامپیوتر خارجی |
| ولتاژ | 220 ولت (110 ولت) ، 50 هرتز/60 هرتز |
| وزن خالص | 68 کیلوگرم |
| وزن ناخالص | 82kg / 118*80*52cm / 0.49m³ |
مزیت رقابتی:
1. نرم افزار مناسب ، سیستم لینوکس تعبیه شده دستگاه ، صفحه اصلی صنعت پایدار ، عملکرد مستقل ، بدون نیاز به رایانه خارجی ، عملیات آسان تر و راحت تر ، سریع یاد بگیرید.
2. صفحه لمسی داخلی ، بدون نیاز به مانیتور خارجی ، ذخیره اتاق ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3. بالا و پایین دو دوربین دید، موقعیت هر یک از اجزا را تصحیح کنید ، می توانید تصویر بینایی را برای هر جزء از صفحه مشاهده کنید. (حداکثر اندازه قطعه 22*22 میلی متر)

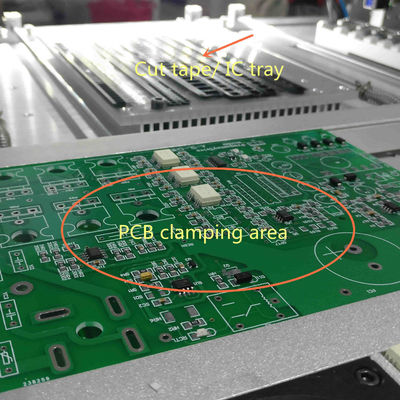

4. دارد فشرده بستن PCB انعطاف پذیر، مناسب برای اندازه های مختلف PCB.
5. پشتیبانی می کند سینی IC سفارشی، سینی IC را می توان روی میز دستگاه ثابت کرد.
6. دو سر نصب با 2 عدد نازل های جوکی ، نازل جوکی داخل آهنربا ، بنابراین می توان آن را با انگشت برداشته ، بدون نیاز به جدا کردن با آچار ، نازل زاویه چرخش -180 درجه تا +180 درجه.
7 دستگاه همه کاره، 29 عدد فیدر موجود در دستگاه ، بدون نیاز به خرید قطعات دیگر ، دستگاه است آماده کار
8 تشخیص محور Z ، مترسوزن کشش achine به طور خودکار به مبدأ باز می گردد تا نازل ها شکسته نشوند.
9. حداکثر ارتفاع پشتیبانی قطعه 5 میلی متر.
10 کنترل حلقه بسته ، محور X ، Y با رمزگذار ، خارج از مرحله نیست.
11. PCB با موقعیت دو جزء کالیبره می شود ، سپس اجزای بقیه به طور خودکار کالیبره می شوند.
12. با تشخیص خلاء ، با تغذیه خودکار ، اگر یک جزء کج بمکد ، به طور خودکار آن را به محل رسوب می اندازد ، سپس یک قطعه جدید را برای نصب مجدد انتخاب می کند.
13. با تشخیص بینایی، دوربین زاویه کامپوننت را به صورت خودکار تصحیح می کند و در محل مناسب روی برد PCB قرار می گیرد.اگر سرها قطعات را بر نمی دارند ، دوربین آن را تشخیص می دهد و دوباره انتخاب می کند ، 3 بار دیگر بر نمی دارد ، دستگاه زنگ می زند و بعد از تامین مواد ، متوقف می شود ، سپس به کار خود ادامه می دهد ، نیازی به شروع مجدد نیست.
14. همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در رایانه و بارگیری فایل کار در دستگاه توسط پورت USB ، سریع و راحت.
15. پشتیبانی تخته های تخته ای
16. اگر فایل PCB ندارید ، می توانید ایجاد یک فایل کاری جدید برای برنامه ریزی مستقیم در ماشین
17. پشتیبانی یک قدم.
18. پشتیبانی برش نوارها/ مواد فله/ مواد لوله.
چرا Charmhigh را انتخاب می کنید؟
1. صفحه اصلی و اتاق ذخیره شده است.
2. عملکرد کاربر پسند ، بدون نیاز به مهندس SMT حرفه ای ، دستگاه سطح ابتدایی
3یک دستگاه - عملکرد یکپارچه، نیازی به پمپ اضافی یا رایانه شخصی یا هرگونه وسیله پشتیبانی نیست
4. دقت و قابلیت اطمینان بالا ، نقص کار دستی را تشکیل می دهد
5. مقرون به صرفه ، کاهش هزینه برای داشتن خط تولید حرفه ای SMT اتوماتیک
6. اکسپرس بین المللی با خدمات درب به درب ، تحویل 3-5 روز کاری
7. مخصوص تحقیقات و توسعه آزمایشگاهی ، نمونه ها ، برای جلوگیری از هرگونه اختراع و افشای طرح.
8. یک دستگاه معادل 5 کارگر لحیم کاری ، مدیریت آسان و صرفه جویی در هزینه.برای تولید دسته ای کوچک مناسب است.
9. Charmhigh عرضه کارخانه است ، تمام قطعات ماشین آلات ما توسط خودمان تحقیق و تولید می شود.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.
10. Charmhigh تولید کننده حرفه ای دستگاه SMT Pick and Place از سال 2009 است. تمام نرم افزارها توسط خودمان مورد تحقیق قرار گرفته است.
لوازم جانبی استاندارد CHMT48VB:
1) دستگاه CHMT48VB را انتخاب و قرار دهید 1
2) نازل Juki 4 عدد (اندازه 503 ، 504 ، 505 ، 506)
3) درایور USB 8G 1
4) سیم برق 1
5) سوزن را بکشید 2
6) سیم پیچ برای کشیدن پین 1
7) تنظیم موقعیت صفحه دوربین روی تخته سیاه 1
8) آچار شش ضلعی 6
9) موچین 1
10) برس 1
11) قلم برای صفحه لمسی 1
12) ثابت برای سینی IC 4
13) گریس 1
14) راهنمای کاربر انگلیسی 1
100٪ عکسهای واقعی:
100 feedback بازخورد واقعی از مشتریان ، بهترین مدل فروش CHMT48VB:
نمونه های PCB:
نکته قابل توجه:
دستگاه انتخاب و مکان کامل با تمام لوازم جانبی موجود در بسته ، QC تصویب شده است.
این دستگاه همه در یک است ، آماده استفاده است!
هنگام دریافت می توانید از آن استفاده کنید.پشتیبانی فنی پس از فروش خوب ، لطفاً با اطمینان خرید کنید.
با دستگاه انتخاب و مکان خود لذت ببرید!
خدمات و گارانتی:
دستگاه کامل دارای دوره گارانتی می باشد 1 سال از زمان خرید و خدمات مادام العمر.
ما همیشه قطعات یدکی ماشین ، منبع مستقیم قابل اعتماد کارخانه را ارائه می دهیم.
ما خدمات آنلاین پرسش و پاسخ و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.
ارائه خدمات یک به یک پس از فروش. هر دستگاه 100 well قبل از ارسال به خوبی آزمایش شده است.
