خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A
خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A

تصویر بزرگ :  خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: 3040 / CHMT36VA / T962A
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: $3480
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 2-3 روز
شرایط پرداخت: <i>T/T;</i> <b>T / T؛</b> <i>Western Union</i> <b>اتحادیه غربی</b>
قابلیت ارائه: 200 ماه قبل

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A

شرح
پرینتر استنسیل: 300 * 400 میلی متر (3040) دستگاه pnp: CHMT36VA (29 فیدر 2 هد + دوربین دوبعدی)
اجاق گاز: اندازه لحیم کاری T962A 300 * 320mm 1500W طریقه استفاده: تولید دسته ای کوچک
برجسته:

SMT Prodcution Line

,

دستگاه چاپگر استنسیل 3040

,

اجاق گاز Reflow T962A

خط تولید گرم SMT: چاپگر استنسیل CHMT36VA + 3040 + کوره Reflow T962A

بیانیه نسخه انگلیسی 220v / 110v پشتیبانی شده / CE

خط تولید SMT کوچک:

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 0

1چاپگر استنسیل با دقت بالا 3040:

اندازه میز کار 300 * 400 میلی متر
اندازه چاپ 250 * 400 میلی متر
حداکثر اندازه قاب خالص 370 * 470 میلی متر
راه چاپگر کتابچه راهنمای
ضخامت بسترها 0-80 میلی متر
میز کار میزان صدا را تنظیم می کند 10 میلی متر ، تنظیم زاویه افقی
ارتفاع سکوی چاپ 220 میلی متر
دقت مکرر ± 0.01 میلی متر
حالت مکان یابی شکل معیار یا سوراخ
بعد، ابعاد، اندازه 540 * 370 * 350 میلی متر
اندازه بسته بندی 660 * 500 * 280 میلی متر
وزن NW.21Kg GW.22Kg



2 CHMT36VA دستگاه انتخاب و قرار دادن (کار با کامپیوتر خارجی)

مدل CHM-T36VA
منطقه PCB 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر
محور XY سفر 420 * 460 میلی متر
محدوده متحرک محور Z 15 میلی متر
سرهای قرارگیری 2 عدد
فیدر

8mm = 22pcs، 12mm = 4pcs، 16mm = 2pcs، 24mm = 1pcs،

سینی IC جلویی = 14 عدد ، سینی IC مشخص شده توسط کاربر

سیستم بینایی دوربین های دوتایی (دوربین های بالا و پایین)
راندن حلقه بسته سیستم سروو درایو کنترل ، اطمینان حاصل کنید که هرگز قدم را از دست ندهید
تشخیص Z بازگشت از خود محور بله ، از شکستن نازل جلوگیری کنید
خود برگشتن سنجاق را بکشید آره،جلوگیری از شکستن سنجاقک
نشت روش تشخیص مواد تشخیص خلاuum ، تشخیص بینایی
سرعت نصب 4000cph (دید خاموش)2800cph (دید روشن)
دقت نصب 25 0.025 میلی متر
اجزاء 0402-5050 ، SOP ، QFN ، (عرض نوار: 8 میلی متر ، 12 میلی متر ، 16 میلی متر ، 24 میلی متر)
بعد ماشین L 960mm * W 705mm * H 335mm
پمپ خلاuum -92KPA (2 عدد ، نوع داخلی ، بی صدا)
منبع هوای خارجی بدون نیاز (دستگاه ساخته شده در پمپ خلاute صاف 2 عدد)
رایانه شخصی خارجی بله (نرم افزار سازگار با windows7)
ولتاژ 220 ولت (110 ولت) ، 50 هرتز 60 هرتز
وزن خالص 65 کیلوگرم
نرم افزار سازگار طراح آلتیوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS.. و غیره



3 T962A پارامتر اجاق گاز Reflow (جدید با فن):

مارک تجاری: PUHUI

مدل: T962A

شرایط: کاملاً جدید از کارخانه

حداکثر لحیم کاری لحیم کاری: 20 X 20 سانتی متر

اندازه: 68.4 X 50.4 X 22.5 سانتی متر

قدرت نامی: 1500 وات

دوره فرآیند: 1 تا 8 دقیقه

منبع تغذیه: AC110V ~ AC220V / 50 ~ 60HZ



تصاویر به شرح زیر است:

1.چاپگر استنسیل 3040 (با دقت بالا)
خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 1

2. CHMT36VA دستگاه را با Vision System انتخاب و قرار دهید (به کامپیوتر خارجی نیاز دارید)

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 2
خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 3

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 4



مزایای رقابتی:
1. نرم افزار مناسب ، سیستم لینوکس جاسازی شده دستگاه ، هیئت مدیره اصلی صنعت پایدار ، عملیات مستقل ، بدون نیاز به کامپیوتر خارجی ، کار آسان تر و راحت تر ، سریع یاد بگیرید.
2. صفحه نمایش لمسی ساخته شده ، بدون نیاز به مانیتور خارجی ، اتاق ذخیره شده ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3 دو دوربین دید بالا و پایین ، موقعیت هر یک از اجزا را تصحیح کنید ، می توانید برای هر م visionلفه تصویر دید را از روی صفحه مشاهده کنید. (
حداکثر اندازه قطعه 22 * ​​22 میلی متر)
4. دارد ثابت کننده انعطاف پذیر PCB، مناسب برای اندازه های مختلف PCB.
5. پشتیبانی می کند سینی IC سفارشی، سینی IC را می توان روی میز ماشین ثابت کرد.

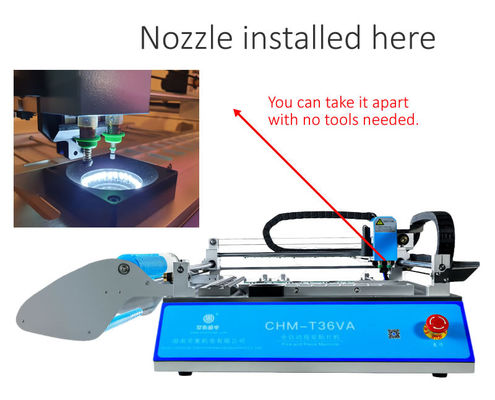

6. دو سر نصب شده با 2 عدد نازل Juki ، نازل Juki در داخل آهن ربا ، بنابراین می توان آن را با انگشت از بین برد ، بدون نیاز به جدا کردن با آچار ، نازل زاویه چرخش -180 درجه تا +180 درجه.
7 دستگاه همه در یک دستگاه، فیدرهای 29 عددی موجود در دستگاه ، بدون نیاز به خرید قطعات دیگر ، دستگاه است آماده کار
8 تشخیص محور Z ، مترسوزن کششی اکین به طور خودکار به مبدا برمی گردد تا از خراب شدن نازل جلوگیری شود.

9. حداکثر پشتیبانی از اجزای قد 5 میلی متر.
10 کنترل حلقه بسته ، محور X ، Y با رمزگذار ، خارج از مرحله نیست.
11. PCB توسط دو موقعیت کالیبره می شود ، سپس اجزای استراحت به طور خودکار کالیبره می شوند.
12 کالیبره کردن خودکار علامت 2 امتیاز، این کالیبراسیون خودکار قبل از هر بار اجرا خواهد بود ، اطمینان حاصل کنید که هر PCB دقیقاً نصب شده است.
13. با تشخیص خلاuum ، با تغذیه خودکار ، اگر یک جز کج باشد ، به طور خودکار آن را به منطقه رسوب می اندازد ، و سپس یکی دیگر را انتخاب می کند تا دوباره نصب شود.

14. با تشخیص بینایی، دوربین به صورت خودکار زاویه م autoلفه را اصلاح کرده و روی صفحه PCB در جای مناسب قرار می دهد.اگر سرها اجزا را جمع نکنند ، دوربین آن را تشخیص می دهد و دوباره انتخاب می کند ، 3 بار عدم برداشت ، دستگاه زنگ می زند و متوقف می شود ، پس از تامین مواد ، سپس کار را ادامه می دهد ، نیازی به شروع مجدد نیست.

15 همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در رایانه و بارگیری پرونده کار در دستگاه توسط پورت USB ، سریع و راحت.
16. پشتیبانی تابلوهای تابلویی
17. اگر پرونده PCB ندارید ، می توانید یک پرونده کاری جدید ایجاد کنید برنامه ریزی مستقیم در ماشین

18. پشتیبانی یک قدم.

19. پشتیبانی نوارهای برش داده شده / مواد فله ای / مواد لوله ای.

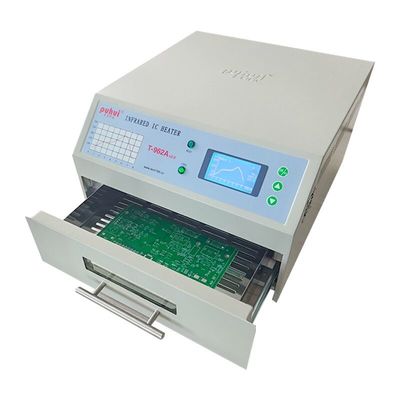

 3. اجاق گاز مجدد T962A (نوع جدید با اگزوز)

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 5

  چرا Charmhigh را انتخاب کنیم؟
1. سقف حرفه ای و اتاق ذخیره شده است.
2. کاربر پسند عملیات ، بدون نیاز به مهندس حرفه ای SMT ، دستگاه سطح ورود
3. یک دستگاه - عملکرد یکپارچه ، بدون نیاز به پمپ اضافی یا PC یا هرگونه امکانات پشتیبانی
4. دقت و قابلیت اطمینان بالا ، نقص کار دستی را تشکیل می دهد
5. هزینه کارآمد ، هزینه را برای داشتن یک خط تولید حرفه ای اتوماتیک SMT کاهش دهید
6. بیان بین المللی با خدمات درب به درب ، تحویل 3-5 روز کاری
7. ویژه برای تحقیق و توسعه آزمایشگاهی ، نمونه ها ، برای جلوگیری از هر گونه اختراع اختراع و طراحی.

8. یک ماشین برابر با 5 پرسنل لحیم کاری ، مدیریت آسان و صرفه جویی در هزینه.خوب برای تولید دسته ای کوچک.

9. Charmhigh کارخانه است ، تمام قطعات ماشین آلات ما توسط خود ما تحقیق و تولید می شوند.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.

10. Charmhigh از سال 2009 تولید کننده حرفه ای دستگاه SMT Pick and Place است. کلیه نرم افزارها توسط خود ما تحقیق می شوند.

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 6

خط تولید گرم SMT CHMT36VA + 3040 چاپگر استنسیل + اجاق گاز Reflow T962A 7

Q1: زمان تولید محصولات شما چیست؟(چه مدت زمان برای تهیه کالاهای من نیاز دارید؟)

A: 2-3 روز برای دستگاه 1-3 واحد.5-15 روز برای سفارشات تولید انبوه (بر اساس مقادیر مختلف).



Q2: چگونه کالاهای من را به من تحویل می دهید؟

پاسخ: ما معمولاً با عبارات بین المللی مانند DHL ، UPS ، FedEx ، TNT حمل می کنیم تا مشتریان بتوانند کالاهای خود را به سرعت دریافت کنند.برای مقدار بیشتر ، از طریق هوا یا دریا حمل کنید.



Q3: چه مدت باید قبل از رسیدن کالاهای خود صبر کنم؟

پاسخ: 3-7 روز برای اکسپرس بین المللی.5-8 روز برای حمل و نقل هوایی.20-40 روز برای حمل و نقل دریایی.



Q4: کیفیت محصول شما چیست؟

A: مواد اولیه ما از تامین کنندگان واجد شرایط ، بهترین کیفیت در چین خریداری می شود.و مهندسان ما بیش از 20 سال سابقه کار در ماشین آلات را دارند ، از کیفیت و عملکرد خوب اطمینان حاصل می کنند.اکنون کیفیت و بازخورد CharmHigh از مارک های دیگر در چین بهتر است.



خدمات بسته استاندارد:
بسته P & Ps ما یک بسته چوبی استاندارد صادراتی است تا از آسیب در هنگام حمل و نقل جلوگیری شود.



خدمات حمل و نقل:

برای بسته بندی زیر 200 کیلوگرم ، می توانید از DHL ، Fedex یا شرکت سریع دیگر استفاده کنید ، برای مقادیر زیاد ، می توانید از تحویل دریا استفاده کنید.


ضمانتنامه:

از زمان خرید و خدمات مادام العمر ، دستگاه کامل دارای مدت ضمانت 1 سال است.
ما همیشه قطعات یدکی ماشین ، کارخانه مستقیم و قابل اطمینان را تأمین می کنیم.
ما خدمات Q / A و پشتیبانی عیب یابی و مشاوره فنی آنلاین را ارائه می دهیم.

خدمات پس از فروش یک به یک را ارائه دهید.

هر دستگاه 100٪ قبل از حمل و نقل خوب تست می کند.
