سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT

سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT
6 Heads SMT Pick and Place Machine CHM-750 Auto Nozzle Change Servo Motor 0201
سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT

تصویر بزرگ :  سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: CHM-750 (4 سر + 50 فیدر)
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiation
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، وسترن یونیون

سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT

شرح
سرها: 6 عدد (همراه با تعویض خودکار نازل (کتابخانه نازل 19 سوراخ) حداکثر اندازه PCB: 400mm(L)x350mm(W)
تغذیه کننده: پشتیبانی از 50 عدد YAMAHA CL Feeder/Electric Feeder دقت، درستی: ±50μm@μ±3σ/تراشه
بعد، ابعاد، اندازه: 1280mm(L)x1190mm(W)x1470mm(H) دوربین ها: 6 عدد دوربین کوچک + 1 دوربین بزرگ + دوربین 2 علامت
ولتاژ: AC220V/110V (50Hz، تک فاز)، 2.8kW اجزاء: 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA و غیره (مقاومت/خازن/دیود/تریود/LED/IC و غیره)
انتقال PCB: انتقال خودکار ریلی 3 بخش ارتفاع جزء: حداکثر 12 میلی متر
برجسته:

نوع عمودی دستگاه SMT 6 سر

,

دستگاه SMT تغییر نازل خودکار

,

تجهیزات SMT تغییر خودکار نازل

ماشین CHM-750 با دقت بالا 6 سر SMT انتخاب و جاسازی می کند

نوع عمودی، تعویض خودکار نازل، سرو موتور، بال اسکرو

مدل جدید به روز شده با نرم افزار هوشمند جدید


شرح:
این CHM-750 است، یک ماشین انتخاب و مکان با دقت بالا و عملکرد خوب که توسط Charmhigh در سال 2021 منتشر شد.
این CHM-750 دارای 6 سر و 50 اسلات فیدر است، از فیدر برقی یاماها و فیدرهای پنوماتیک و فیدرهای چوبی با اجزای لوله‌ای، تصحیح خودکار قطعات، 6 هد با قابلیت چرخش 360 درجه، موقعیت‌یابی خودکار از طریق تشخیص Mark Point پشتیبانی می‌کند. برای دقت بالای نصب، عملکرد یکپارچه با کامپیوتر صنعتی داخلی.


CHM-750 ویژگی های اصلی:

1. شماره مدل: CHM-750

2. برند: Charmhigh

3. پیکربندی اصلی: نوع عمودی + تحویل خودکار PCB با 3 بخش + 6 سر 50 فیدر + سروو موتور + تعویض نازل خودکار + بال اسکرو + ریل راهنمای خطی + 9 دوربین + نرم افزار هوشمند کاملاً جدید

4. فیدر: 2 گزینه: فیدر برقی یاماها / فیدر پنوماتیک (فیدرها را جداگانه خریداری کنید)

5. حداکثر مساحت PCB: 400 * 350 میلی متر.حداکثر ارتفاع قطعه: 12 میلی متر

6. همراه با کامپیوتر و صفحه کلید و ماوس با سیستم ویندوز

7. جزء: 0201، 0402-5050، SOP، QFN، TQFP، BGA... و غیره.

8. ابعاد: 1280(L)*1190(W)*1470(H)mm، AC220V/110v (50/60Hz)

9. زمان سرب: 7-10 روز کاری

10. تحویل: توسط DHL / از طریق هوا / از طریق دریا / تحویل مستقیم از کارخانه ما / ارسال به انبار چین

11. روش پرداخت: انتقال سیمی (T/T)

12. بسته بندی: جعبه تخته سه لا

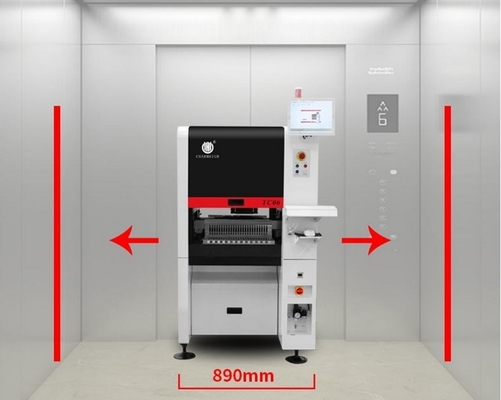

ابعاد 1280mm(L)x1190mm(W)x1470mm(H)
وزن 520 کیلوگرم
منبع تغذیه AC220V/110V (50Hz، تک فاز)، 2.8kW
منبع هوا 0.5MPa ~0.7MPa
تولید خلاء ژنراتور خلاء
سر نصب 6 سر
سرعت نصب 15000cph (بهینه)
دقت نصب ±50μm@μ±3σ/تراشه
دقت کنترل 5 میکرومتر
ارتفاع جزء 12 میلی متر
نوع مؤلفه

0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA و غیره

(مقاومت/خازن/دیود/تریود/LED/IC و غیره)

ضخامت PCB 0.6mm-3.5mm
اندازه PCB 400mm(L)x350mm(W)
انتقال PCB انتقال خودکار ریلی 3 بخش
تغییر نازل تغییر خودکار نازل (کتابخانه نازل 19 سوراخ)
سیستم کنترل

کامپیوتر صنعتی داخلی (سیستم ویندوز)

مجهز به مانیتور، کیبورد و ماوس

سیستم رانندگی محور X&Y که توسط موتورهای سروو هدایت می شود (محور Y توسط موتورهای دوتایی)؛اتخاذ شتاب و کاهش سرعت منحنی S انعطاف پذیر
سیستم انتقال بال اسکرو + راهنمای خطی (محور Y با دو پیچ)
سیستم تغذیه

50 عدد فیدر 8 میلی متری یاماها استاندارد پنوماتیک/الکتریکی

(همچنین مناسب برای سینی آی سی و فیدر استیک)

سیستم چشم انداز

Snapshot camerax6 (اندازه جزء قابل اجرا: 16mm×16mm)؛

IC camerax1 (اندازه جزء قابل اجرا: 36mm×36mm)؛

camerax2 را علامت گذاری کنید

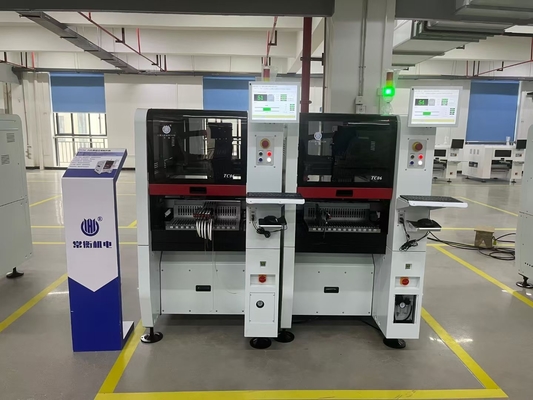

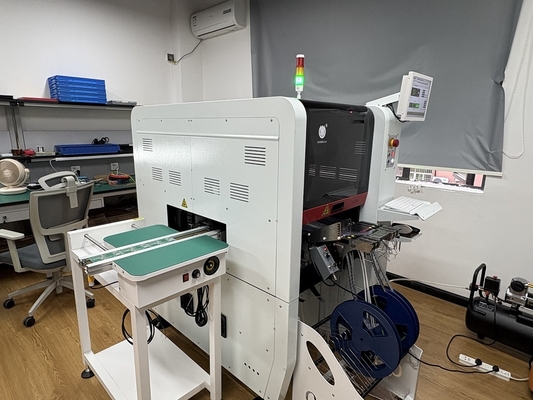

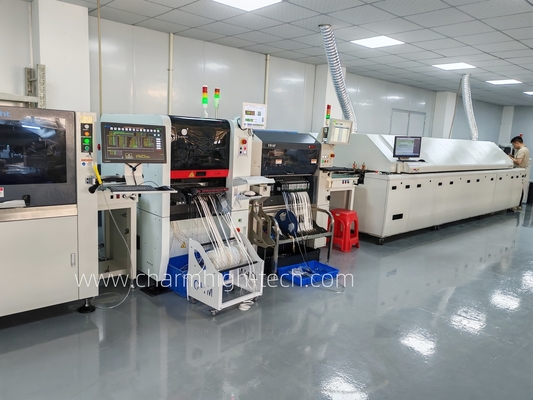

عکس های 100% واقعی:

سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT 0



فیدر هر طرف 25 عدد، در مجموع 50 عدد فیدر نواری پشتیبانی می شود: (فیدر برقی یاماها + پنوماتیک هر دو مناسب هستند)

فیدر 8/12/16/24/32 میلی متر، فیدر چوبی، سینی آی سی پشتیبانی می شود، جداگانه خریداری کنید.



برجسته:تعویض خودکار نازل: (19 سوراخ)


سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT 1



6 سر با نازل سامسونگ:
سروو موتور 0201 تغییر نازل خودکار CHM-750 دستگاه انتخاب و جاسازی 6 سر SMT 2


مدل کامل به روز شده، پرس و جو خوش آمدید!  نور بالا: نرم افزار هوشمند جدید




لطفا توجه داشته باشید:
دستگاه پیک و مکان ست کامل با تمامی لوازم جانبی موجود در بسته بندی می باشد، باید فیدرها را جداگانه خریداری کنید و باید کمپرسور را با لوله با قطر خارجی 10 میلی متر (تامین هوای فیدرهای پنوماتیکی) تهیه کنید و لوله را در قسمت پشت دستگاه قرار دهید.
لطفا با اطمینان این دستگاه را خریداری کنید.
با دستگاه انتخاب و مکان خود لذت ببرید!



چرا Charmhigh را انتخاب کنید؟
1. طراحی حرفه ای و اتاق ذخیره شده است.
2. عملیات کاربر پسند، بدون نیاز به مهندس حرفه ای SMT، دستگاه سطح ورودی
3. یک دستگاه - عملکرد یکپارچه، بدون نیاز به پمپ اضافی یا رایانه شخصی یا هر گونه تسهیلات پشتیبانی.
4. مقرون به صرفه، کاهش هزینه برای داشتن یک خط تولید حرفه ای تمام اتوماتیک SMT.
5. تغییر جایگزینی دستگاه بسیار راحت است، به راحتی قابل تعمیر است.
6. اکسپرس بین المللی با خدمات درب به در، تحویل 6-8 روز کاری.
7. به خصوص برای تحقیق و توسعه آزمایشگاهی، برای محافظت از طرح و حق ثبت اختراع خود.
8. یک دستگاه برابر با 5 کارمند لحیم کاری، بسیار کارآمدتر از کار دستی، مدیریت آسان و صرفه جویی در هزینه.برای تولید دسته ای کوچک خوب است.
9. Charmhigh عرضه کارخانه است، تمام قطعات دستگاه ما توسط خودمان تحقیق و تولید می شود.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.
10. Charmhigh یک تولید کننده حرفه ای دستگاه SMT Pick and Place است که اولین بار P&P در سال 2011 منتشر شد. تمام نرم افزارهایی که توسط خودمان تحقیق شده اند، خدمات پس از فروش خوبی ارائه می دهند.



خدمات و گارانتی:
دستگاه کامل دارای یک سال گارانتی از زمان خرید و خدمات مادام العمر می باشد.
ما همیشه قطعات یدکی ماشین را، عرضه مستقیم کارخانه با ضمانت ارائه می دهیم.
ما پشتیبانی آنلاین پرسش و پاسخ و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.

ما خدمات پس از فروش یک به یک ارائه می دهیم.هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
