6 سر SMT انتخاب و قرار دادن ماشین Charmhigh TC06پلتفرم آهن گلاس یکپارچه
راه حل SMT فشرده و با دقت بالا، بهترین برای 01005 و قطعات باریک
بهترین دستگاه انتخاب و قرار دادن برای مبتدیان بررسی Charmhigh TC06

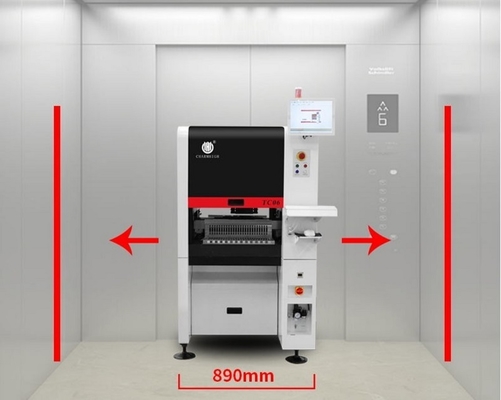

ماشین Charmhigh TC06 SMT pick & place ارائه می دهد تجمع PCB قابل اعتماد با قرار دادن دقیق، عملکرد آسان و قیمت مقرون به صرفه برای تولید کنندگان الکترونیک.با دقت و دقت از PCB های پیچیده استفاده می کند، مناسب برای کارخانه های کوچک و متوسط الکترونیک عرض 890 میلی متر مناسب برای اکثر آسانسورها
این دستگاه دارای یک بستر آهن ریخته شده است که کار بسیار پایدار است. بنابراین جزء کمترین پشتیبانی 010015 با نتیجه نصب کامل است. سرعت ایده آل 27800 CPH است.
Charmhigh TC06 برای مبتدیان و حرفه ای هایی که نیاز به یک دستگاه قابل اعتماد برای جمع آوری PCB با اجزای خوب و کارایی بالا دارند، ایده آل است.
TC06 ویژگی های اصلی:
1شماره مدل: TC06
2برند: چارم های
3پیکربندی اصلی:تمام اتوماتيك در خط + ارسال اتوماتيك PCB + 6 سر 50 خورنده +(xy) +30μmCPK>1.0 + محور X&Y که توسط موتور سرو پاناسونیک رانده می شود + تغییر نوزل خودکار + 9 دوربین + پیچ زمین و راهنمای خطی +جبران حرارتی + سرعت مطلوب: 27800CPH
4تغذیه کننده: تغذیه کننده فوجی الکتریک (به طور جداگانه خریداری می شود)
5مساحت PCB: 350mm ((L) * 300mm ((W)
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزای: 01005/ 0201/ 0402 / 0603-5050/ دیود/ تریود/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر 36*36mm IC
8ابعاد: 890 (L) * 1450 (W) * 1500 (H) mm، AC220V (50hz، تک فاز) ؛ وزن خالص: 900kg
9زمان تحویل: 5 تا 7 روز کاری
10. تحویل: از طریق دریا / به طور مستقیم از کارخانه ما دریافت / به انبار چین ارسال
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت
پارامترهای TC06 Charmhigh:
| ابعاد |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| وزن |
۹۰۰ کیلوگرم |
| منبع برق |
AC220V (50Hz، تک فاز) ، 3kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| مقدار سر نصب کننده |
6 |
| سرعت نصب |
۲۷۸۰۰ اسب در ساعت (بهترین) |
| ارتقای دقت |
(xy) +30μm، CPK≥1.0 |
| ارتفاع قطعات |
≤12 میلی متر |
|
نوع قطعات
محدوده اجزای
|
-استفاده از خازن مقاومت، دیود استوانه ای، آلومینیوم
خازن، SOT، SOP، QFP، QFN، BGA و غیره
- اندازه ي اونچ01005 تا 36*36 میلی متر، و قطعات بزرگتر نصب
|
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
۳۵۰ میلی متر ((L) x ۳۰۰ میلی متر ((W) |
| انتقال PCB |
دستگاه حمل اتوماتیک سه بخش، دستگاه پشتیبانی PCB |
| تغییر نوزل |
تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسطموتورهای پاناسونیک
|
| سیستم انتقال |
پیچ های زمین + راهنمای خطی |
| سیستم تغذیه |
50 NXT 8mm استانداردهای تغذیه
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین پرواز x 6 (سطح قطعات قابل استفاده: 16mmx16mm)
دوربین IC x 1 (سطح قطعات قابل استفاده: 36mmx36mm)
دوربین مارک x 2 |
کانال یوتیوب Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 ویدئوی کاری، نصب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

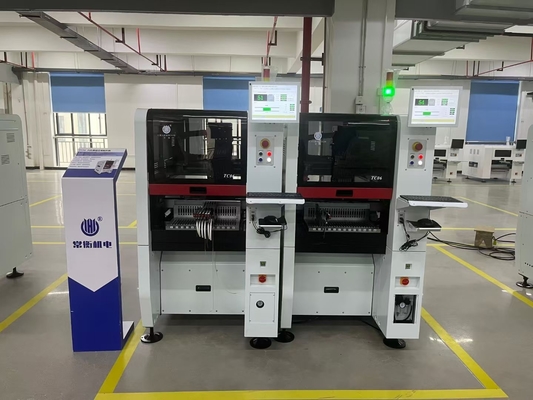

TC06+Yamaha YS12 در کنار هم کار می کنند: https://www.youtube.com/watch?v=x7ChkUV0HG4
هر طرف 25pcs تغذیه، 50pcs تغذیه نوار پشتیبانی می شود: (NXT تغذیه الکتریکی)
8/12/16/24/32/44/56mm تغذيه کننده، تغذيه کننده لرزش، IC سینی پشتیبانی شده، خرید جداگانه.
تغییر اتوماتیک نوزل: (19 سوراخ کتابخانه)

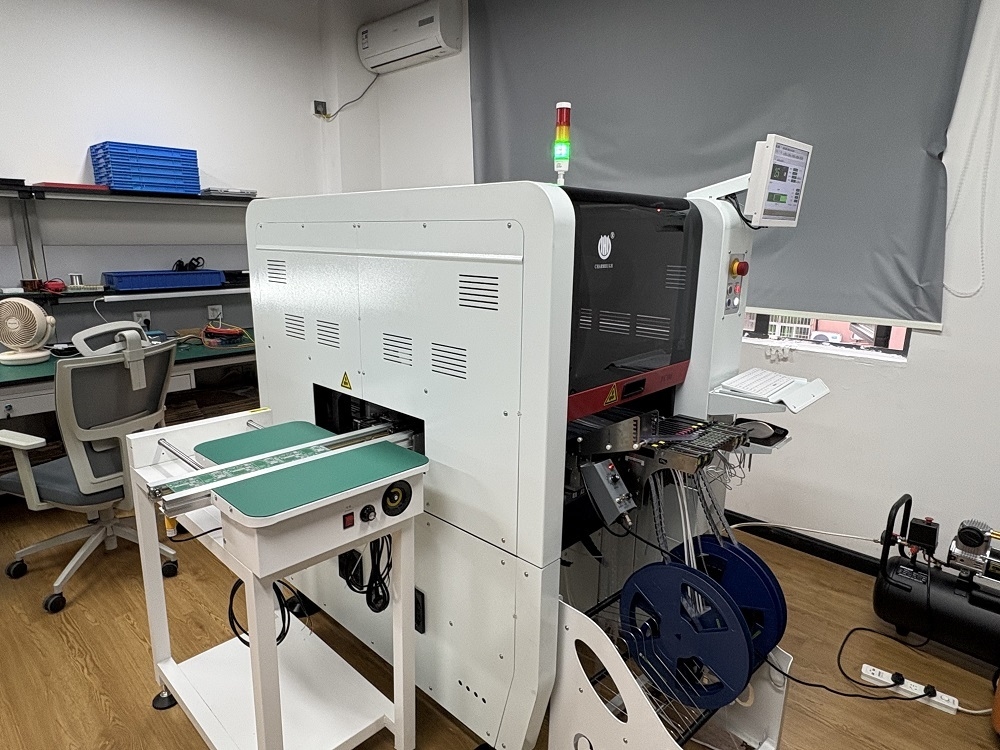

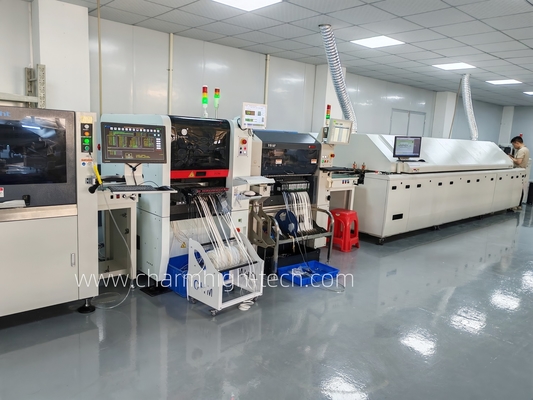

بازخورد مشتریان، برای شروع کسب و کار خوب است:
فهرست قسمت ها:
| ماده |
مقدار |
ماده |
مقدار |
| TC06 دستگاه انتخاب و قرار دادن |
1 |
روغن روان کننده |
1 |
| فنجان ها |
8 |
فیلتر |
4 |
| جعبه ابزار |
1 |
وصل کننده سریع |
1 |
| کارت گارانتی |
1 |
ماوس پد |
2 |
| راهنمای کاربری |
1 |
کابل برق |
2 |
| گزارش آزمایش |
1 |
صفحه کلید |
1 |
| برش |
1 |
ماوس پد |
1 |
| پنچیز |
1 |
صفحه LCD |
1 |
لطفاً توجه کنید:
دستگاه انتخاب و قرار دادن کامل با تمام لوازم جانبی که در بسته وجود دارد،شما نیاز به خرید feeders جداگانه و نیاز به آماده سازی کمپرسور با 10mm قطر بیرونی لوله (ارائه هوا برای feeders، خلاء سر، دکمه PCB...) ، وارد کردن لوله در پشت دستگاه.
لطفا با اعتماد به نفس اين ماشين رو بخريد
چرا "چارم های" رو انتخاب کردی؟
1طراحی حرفه ای و فضای صرفه جویی
2- کاربری دوستانه، نیازی به مهندس SMT حرفه ای، دستگاه سطح ورودی
3یک ماشین - عملیات یکپارچه، نیازی به پمپ اضافی یا PC یا هر گونه امکانات پشتیبانی نیست.
4. مقرون به صرفه کارآمد، کاهش هزینه برای داشتن یک خط تولید حرفه ای SMT کامل اتوماتیک.
5. این بسیار آسان است برای تغییر جایگزین ماشین، آسان برای تعمیر توسط خود.
6. اكسپرس بين المللي با خدمات دري به دري ، 6 تا 8 روز کاري تحویل
7مخصوصاً براي تحقيقات و توسعه آزمايشگاهي، براي محافظت از طراحي و ثبت اختراع خودتون.
8. یک ماشین برابر با 5 کارمند جوش ، بسیار کارآمدتر از کار دستی ، مدیریت آسان و صرفه جویی در هزینه ها. برای تولید دسته کوچک خوب است.
9. چارم هایگ تامین کارخانه ایه، تمام قطعات ماشین ما توسط خودمان تحقیق و تولید میشن قطعات پشتیبان پس از سرویس هیچوقت متوقف نمیشن
10. Charmhigh یک تولید کننده حرفه ای از ماشین SMT Pick and Place است، اولین p&p در سال 2011 منتشر شد. تمام نرم افزار مورد بررسی خود، خدمات پس از فروش خوبی را ارائه می دهد.
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
