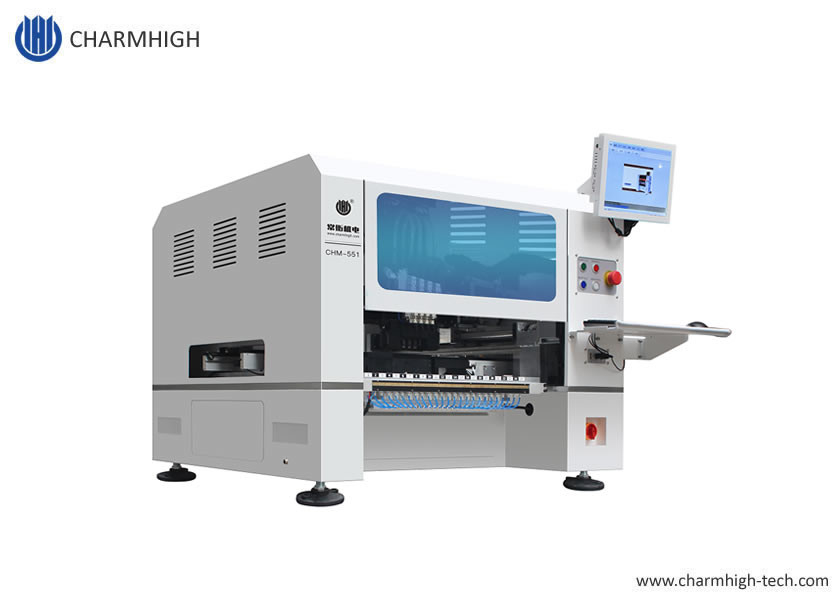

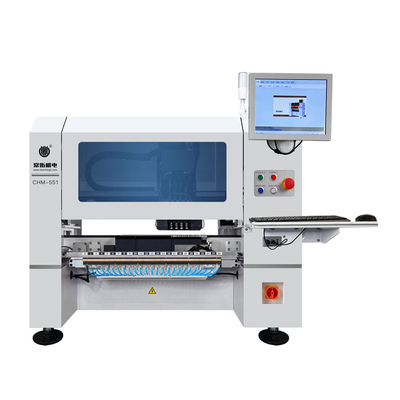

دستگاه 4 سر رومیزی SMT SMD Pick Place Place با 50 فیدر CHM-551 مدل نابغه با دقت بالا
مدل: CHM-551 نکات برجسته:
* 4 سر جایگذاری با تعویض نازل اتوماتیک (کتابخانه نازل 13 سوراخ)
* از 50 عدد فیدر پنوماتیک و فیدر برقی یاماها پشتیبانی کنید
* پیکربندی بالاتر با دقت بالا، پشتیبانی از 0201، تست CPK CPK≥1.0
* نوار نقاله PCB خودکار، می توانید یک خط تولید SMT کوچک و متوسط بسازید
* بال اسکرو و سروو موتور
*سرعت مطلوب: 11500CPH; IPC9850: 8850CPH
* دوربین های دو علامت، مناسب برای بردهای PCB بزرگتر
*جبران حرارتی، مناسب برای دماهای مختلف
* همراه با کامپیوتر (مانیتور، کیبورد، ماوس USB)
دانلود کاتالوگ CHM-551 از:CHM-551 - Catalog.pdf
| مشخصات Charmhigh CHM-551 |
| ابعاد |
1050(L)x1050(W)x885mm(H) |
| وزن |
230 کیلوگرم |
| قدرتعرضه کنید |
AC220V (50 هرتز، تک فاز)، 2.2 کیلو وات |
| تامین هوا |
0.5MPa ~ 0.6MPa |
| تولید خلاء |
ژنراتور خلاء PISCO ژاپن |
| سر نصب |
4 سر |
| سرعت نصب |
IPC9850: 8850cph(سرعت واقعی) |
| دقت نصب |
(XY) ± 0.06 میلی متر؛CPK≥1.0 |
| دقت کنترل |
5 میکرومتر |
| ارتفاع جزء |
12 میلی متر |
| نوع کامپوننت |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاومت/خازن/دیود/تریود/LED/IC و غیره)
|
| ضخامت PCB |
0.6mm~3.5mm |
| اندازه PCB |
350mm(L)x270mm(W) |
| تحویل PCB |
نوار نقاله اتوماتیک PCB |
| تغییر نازل |
تعویض خودکار نازل(کتابخانه نازل 13 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس
|
| سیستم درایو |
محور X&Y که توسط موتورهای سروو هدایت می شود. اتخاذ شتاب و کاهش منحنی S انعطاف پذیر |
| سیستم انتقال |
بال اسکرو + راهنمای خطی |
| سیستم تغذیه |
50 یاماهااستاندارد 8 میلی مترفیدر پنوماتیک/الکتریکیاسلات ها
(همچنین برای سینی آی سی + چوب / لوله / فیدر لرزش مناسب است)
|
| سیستم چشم انداز |
دوربین عکس فوری x 4 (اندازه جزء قابل اجرا: 14mmx14mm)؛
دوربین آی سی x 1 (اندازه جزء قابل اجرا: 36mmx36mm)؛
دوربین x2 را علامت گذاری کنید
|
کاربرد دستگاه نصب SMT
1. صنعت لوازم خانگی
2. صنعت الکترونیک خودرو
3. صنعت برق
4. صنعت LED
5. صنعت امنیت، ابزار و متر
6. صنعت ارتباطات
7. صنعت کنترل هوشمند
8. اینترنت اشیا (IOT) صنعت و صنعت نظامی و غیره.
فهرست قطعات CHM-551
| مورد |
مقدار |
مورد |
مقدار |
| ماشین را انتخاب و قرار دهید |
1 |
موچین |
1 |
| نازل ها |
8 |
آچار شش گوش داخلی |
1 |
| جعبه ابزار |
1 |
روغن روان کننده |
1 |
| کارت گارانتی |
1 |
فیلتر کنید |
4 |
| راهنمای کاربر |
1 |
کانکتور سریع |
1 |
| گزارش تست |
1 |
ماوس پد |
1 |
| برس بزنید |
1 |
کابل برق |
1
|
برجسته کردن:

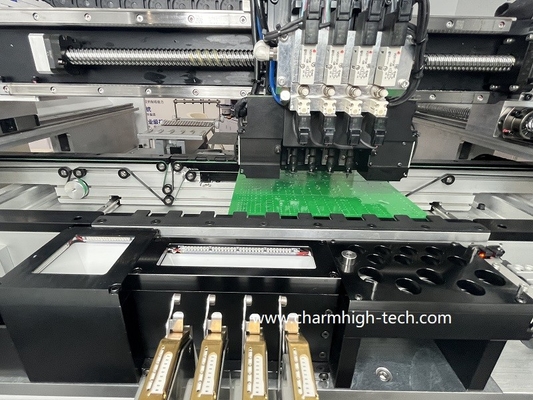

1. تعویض خودکار نازل، شما نیازی به تغییر نازل دستی ندارید، بسیار راحت!

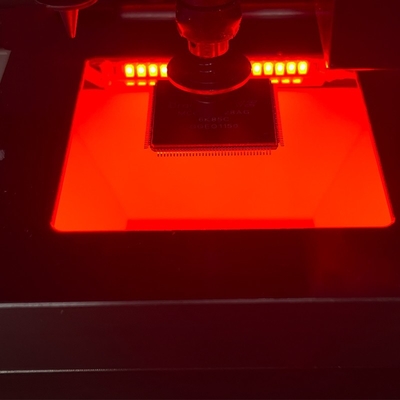

2. سیستم دوربین دید قوی، دقت بالاتر، IC placecd دقیق تر، و حداقل جزء 0201:
3. پیکربندی بالا، طول عمر طولانی، Charmhigh مکانیکی قوی نسبت به مارک های دیگر ارائه می دهد.
کار با فیدرهای استاندارد جهانی یاماها:
گزینه:
1. فیدر الکتریکی 8 میلی متر / 12 میلی متر / 16 میلی متر / 24 میلی متر / 32 میلی متر / 44 میلی متر
2. فیدر پنوماتیک 8×4 میلی متر / 12 میلی متر / 16 میلی متر / 24 میلی متر / 32 میلی متر / 44 میلی متر
3. فیدر ویبره
بازخورد مشتری، نمونه PCB:
مناسب برای PCB پیچیده:
Charmhigh SMT، عرضه کارخانه، تحویل سریع:
100٪ بازخورد بالا از مشتریان:
لطفا توجه داشته باشید:
دستگاه انتخاب و مکان ست کامل با تمام لوازم جانبی موجود در بسته، دستگاه آماده استفاده است!
تنها چیزی که باید تهیه کنید یک کمپرسور هوای خارجی (تامین هوا برای فیدرهای پنوماتیکی) است.
لطفا این دستگاه را با اطمینان خریداری کنید.
با دستگاه انتخاب و مکان خود لذت ببرید!
خدمات و گارانتی:
دستگاه کامل دارای 1 سال گارانتی از زمان خرید و خدمات مادام العمر می باشد.
ما همیشه قطعات یدکی ماشین، عرضه مستقیم کارخانه را با ضمانت ارائه می دهیم.
ما پشتیبانی آنلاین پرسش و پاسخ و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.
ما خدمات پس از فروش یک به یک ارائه می دهیم. هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
