جذاب اما قدرتمند! قالب‌گیری یکپارچه چدن، ساختار پرتو X فوق‌العاده قوی.

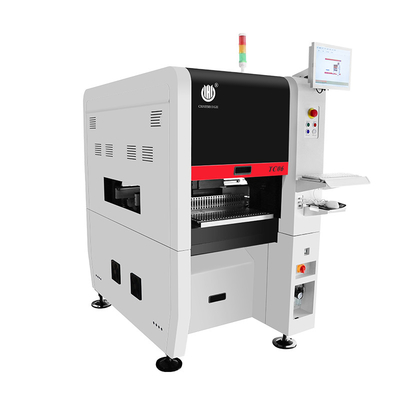

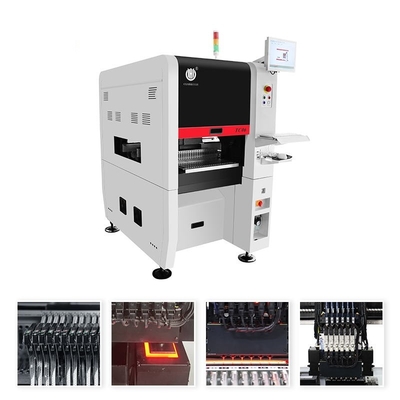

طراحی باریکدستگاه انتخاب و قرار دادن SMT ماژول TC06 با دقت بالا6 هد 50 فیدر، پشتیبانی از 01005 CPK>1.0
عرض 89 سانتی‌متر، مناسب برای اکثر درب‌های اداری و آسانسورها!
دستگاه ساخت PCB، خط مونتاژ PCB تمام اتوماتیک، برند برتر چینی Charmhigh
1. شماره مدل: TC06
2. برند: Charmhigh
3. پیکربندی اصلی:تمام اتوماتیک درون خطی + تحویل خودکار PCB + 6 هد 50 فیدر + (xy)±0.04mm CPK>1.0 + محور X و Y با موتور سروو پاناسونیک + تعویض‌کننده نازل خودکار + 9 دوربین + پیچ زمین و ریل‌های خطی +جبران حرارتی + سرعت بهینه: 27800CPH
4. فیدر: فیدر Fuji Electric (به طور جداگانه خریداری شود)
5. ناحیه PCB:350mm(L) * 300mm(W)
6. همراه با کامپیوتر و صفحه کلید و ماوس با سیستم ویندوز
7. قطعه: 01005/ 0201/ 0402 / 0603-5050/ دیود/ ترانزیستور/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر IC 36*36mm
8. ابعاد: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, تک فاز); وزن خالص: 900 کیلوگرم
9. زمان تحویل: 5-7 روز کاری
10. تحویل: از طریق دریا / تحویل مستقیم از کارخانه ما / ارسال به انبار چین
11. روش پرداخت: حواله بانکی (T/T)
12. بسته‌بندی: جعبه تخته سه لا
کانال یوتیوب Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
ویدئوی کارکرد TC06، نصب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
پارامترهای Charmhigh TC06:
| ابعاد |
890mm(L)x1450mm(W)x1500mm(H)
|
| وزن |
900 کیلوگرم |
| منبع تغذیه |
AC220V (50Hz, تک فاز), 3kW |
| منبع هوا |
0.5MPa ~0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| تعداد هد نصب |
6 |
| سرعت نصب |
27800cph (بهینه) |
| دقت نصب |
(xy)+30μm, CPK≥1.0 |
| ارتفاع قطعه |
≤12mm |
|
نوع قطعه و
محدوده قطعه
|
- حذف مقاومت خازن، دیود استوانه‌ای، آلومینیوم
خازن، SOT، SOP، QFP، QFN، BGA و غیره.
- اندازه اینچ 01005 تا 36*36mm، و نصب قطعات بزرگتر
|
| ضخامت PCB |
0.6mm~3.5mm |
| اندازه PCB |
350mm(L)x300mm(W) |
| انتقال PCB |
انتقال خودکار 3 ریل، دستگاه پشتیبانی PCB |
| تغییر نازل |
تغییر نازل خودکار (کتابخانه نازل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، صفحه کلید و ماوس |
| سیستم درایو |
محور X و Y با موتورهای سروو پاناسونیک
|
| سیستم انتقال |
پیچ‌های اتصال به زمین + ریل‌های خطی |
| سیستم تغذیه |
50 استک فیدر استاندارد NXT 8mm
(همچنین مناسب برای سینی IC و فیدر چوبی) |
| سیستم دید |
دوربین پرواز x 6 (اندازه قطعه قابل اجرا: 16mmx16mm);
دوربین IC x 1 (اندازه قطعه قابل اجرا: 36mmx36mm);
دوربین مارک x 2 |
لیست قطعات:
| مورد |
تعداد |
مورد |
تعداد |
| دستگاه انتخاب و قرار دادن TC06 |
1 |
روغن روان کننده |
1 |
| نازل‌ها |
8 |
فیلتر |
4 |
| جعبه ابزار |
1 |
اتصال سریع |
1 |
| کارت گارانتی |
1 |
پد ماوس |
2 |
| راهنمای کاربر |
1 |
کابل برق |
2 |
| گزارش تست |
1 |
صفحه کلید |
1 |
| برس |
1 |
پد ماوس |
1 |
| موچین |
1 |
LCD |
1 |

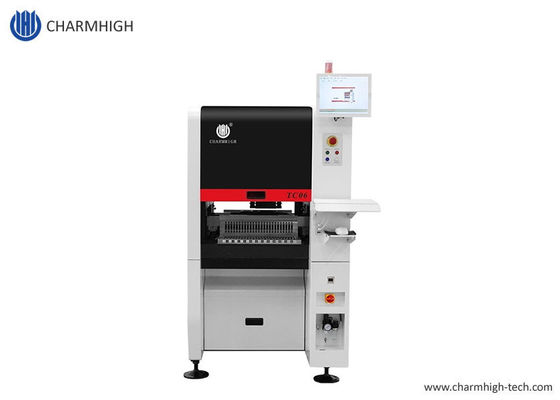

Charmhigh TC06، 6 هد 50 فیدر:
این دستگاه انتخاب و قرار دادن جمع و جور و دوست داشتنی است، اما فوق‌العاده قدرتمند.
مزایای TC06:
- پشتیبانی از CPK یک کلید مهم برای انتخاب دستگاه انتخاب و قرار دادن است که فرآیند تولید SMT را پایدارتر می‌کند.
- ANC: تعویض نازل خودکار، نازل‌ها را می‌توان با توجه به قطعات به طور خودکار اختصاص داد و تولید SMT را هوشمندتر و کارآمدتر می‌کند.
- هد نصب جهانی با دقت بالا: یک دستگاه می‌تواند نیازهای نصب قطعات مختلف را با پایداری بالا برآورده کند
- ساختار پایه چدنی، دستگاه انتخاب و قرار دادن با سرعت بالا به آرامی کار می‌کند، بهتر از سنگ مرمر.
- محور X و Y که توسط موتور سروو پاناسونیک هدایت می‌شود، پایداری و دقت طولانی مدت دستگاه را تضمین می‌کند.
Charmhigh TC06: تشخیص CPK عبور کرد،TC06:CPK≥1.0، پشتیبانی از 01005،مدل با دقت بالا:
تشخیص CPK چیست؟
CPK به شاخص توانایی فرآیند اشاره دارد، این اندازه‌گیری میزان سازگاری و دقت یک دستگاه انتخاب و قرار دادن در تولید آن است،اگر CPK بالا باشد، به این معنی است که دستگاه در قرار دادن قطعات دقیقاً در جایی که باید باشند، واقعاً خوب است. اما اگر CPK پایین باشد، ممکن است به این معنی باشد که دستگاه در این کار خیلی خوب نیست و ممکن است اشتباهات بیشتری در فرآیند مونتاژ وجود داشته باشد. It به ما می‌گوید که کیفیت دستگاه در طول تولید چقدر پایدار است. در اینجا رابطه وجود دارد:
CPK< 1: ضعیف
1 ≤ CPK< 1.33: نرمال
CPK ≥ 1.33: عالی
خلاصه: CPK اندازه‌گیری میزان سازگاری و دقت یک دستگاه انتخاب و قرار دادن در تولید آن است. اساساً، به ما می‌گوید که کیفیت دستگاه در طول تولید چقدر پایدار است.
نمونه‌های نصب:
چگونه نازل را انتخاب کنیم؟

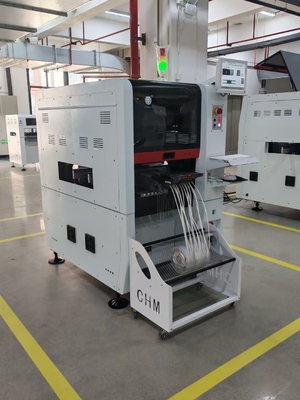

عرضه مستقیم کارخانه Charmhigh:

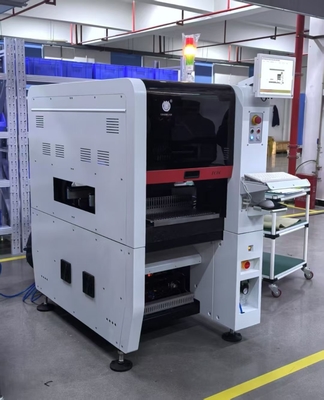

سایت مشتری:
بسته‌بندی قوی TC06:
خدمات و گارانتی:
دستگاه کامل دارای دوره گارانتی 1 ساله از زمان خرید و خدمات مادام‌العمر است.
ما همیشه قطعات یدکی دستگاه را ارائه می‌دهیم، عرضه مستقیم کارخانه با گارانتی.
ما پشتیبانی پرسش و پاسخ آنلاین و عیب‌یابی و خدمات مشاوره فنی را ارائه می‌دهیم.
ما خدمات پس از فروش یک به یک ارائه می‌دهیم.هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
