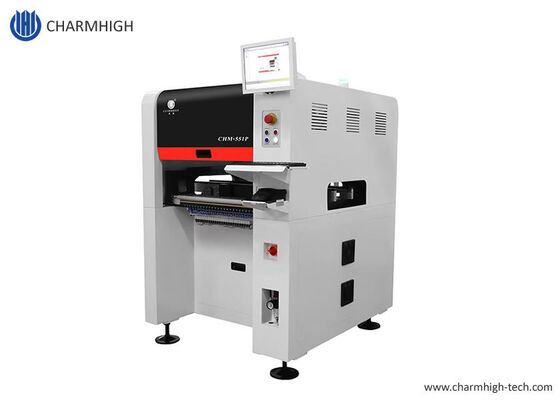

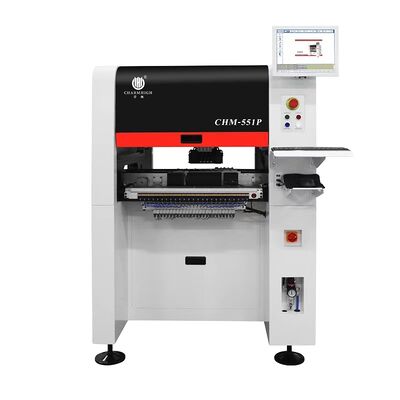

ساختاری آهن ریخته شده 4-سر CHM-551P SMD انتخاب و مکان ماشین

تصویر بزرگ : ساختاری آهن ریخته شده 4-سر CHM-551P SMD انتخاب و مکان ماشین

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Charmhigh
گواهی:	CE
شماره مدل:	CHM-551P
سند:	Charmhigh CHM-551P - Catalo...og.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	$9000
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	2-3 روز
شرایط پرداخت:	T/T، وسترن یونیون
قابلیت ارائه:	30 در ماه

مخاطب

ساختاری آهن ریخته شده 4-سر CHM-551P SMD انتخاب و مکان ماشین

شرح

حداکثر اندازه PCB:	350mm(L)x280mm(W) (استاندارد)	فیدر:	50 عدد فیدر یاماها (فیدر پنوماتیک و برقی)
سیستم عامل:	سیستم لینوکس	کالیبراسیون فیدوشیال:	کالیبراسیون خودکار نقطه علامت گذاری
ارتفاع جزء:	12 میلی متر	سرعت نصب:	14400cph
وزن خالص:	310 کیلوگرم	نازل:	تعویض خودکار نازل با کتابخانه نازل 13 عددی
بعد:	1020mm(L)x1180mm(W)x1450mm(H)	دقت نصب:	(XY) ±0.035mm CPK≥1.0

ساختاری آهن ریخته شده 4-سر CHM-551P SMD انتخاب و مکان ماشین

خلاصه ی محصول

ارتقاء CHM-551P 4-سر SMT انتخاب و مکان ماشین توسط Charmhigh (تازه شده از CHM-551)

سرعت بالاتر 14400 CPH، دقت بالاتر 0201 ~ 30 * 30mm منطقه، قاب آهن ریخته با ثبات بالا. بسیار پایدار با دقت بالا، تولید انبوه کامل 0201، بهترین مدل 4 سر در چین.

کانویر خودکار PCB ، 50 فیدر 4 سر روبات انتخاب و قرار دادن SMT. CHM-551P SMT Pick and Place Machine (با تغییر اتوماتیک نوزل) برای تولید دسته SMT. 0201 پشتیبانی می شود. پشتیبانی از آزمایش CPK.راه حل اقتصادی برای مونتاژ SMT، تولید دسته کوچک.

ویژگی های به روزرسانی شده در مقایسه با CHM-551

سرعت بالاتر، از 11500CPH تا 14400CPH
قاب آهن گچ، سفتی بالاتر
طراحي زيبا، ظاهر زيبا

مشخصات CHM-551P

ابعاد	1020mm ((L) × 1180mm ((W) × 1450mm ((H)
وزن	۵۵۶ کیلوگرم
منبع برق	AC220V (50Hz، تک فاز) 1.5kw (قدرت متوسط 350w)
تامین هوا	0.5MPa ~ 0.7MPa
تولید خلاء	پمپ خلاء داخلی
مقدار سر نصب کننده	4 سر
سرعت نصب	14400CPH (بهترین)
ارتقای دقت	(XY) ± 0.035mm؛ CPK≥1.0
ارتفاع قطعات	12 میلی متر
نوع قطعه	0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA، و غیره (مقاوم/کدابازیتور/دیود/تریود/LED/IC، و غیره) 0201 تا قطعات بزرگتر 30*30mm
ضخامت PCB	0.6mm ~ 3.5mm
اندازه PCB	350mm ((L) x 270mm ((W) (استانداردی) ؛ 600mm ((L) x 350mm ((W) (اختیاری)
تغییر نوزل	تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ)
سیستم کنترل	سیستم لینوکس، مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو	محور X&Y که توسط سرو موتورها رانده می شود؛ با استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال	پیچ توپ + راهنمای خطی
سیستم تغذیه	50 Yamaha 8mm استانداردهای تغذیه پنوماتیک / الکتریکی (همچنین مناسب برای سینی IC و تغذیه چوبی)
سیستم بینایی	دوربین اسنپ شاتx4 (سطح قطعات قابل استفاده: 14mm×14mm) ؛ دوربین ICx1 (سطح قطعات قابل استفاده: 30mm×30mm) ؛ نشان دادن دوربینx2

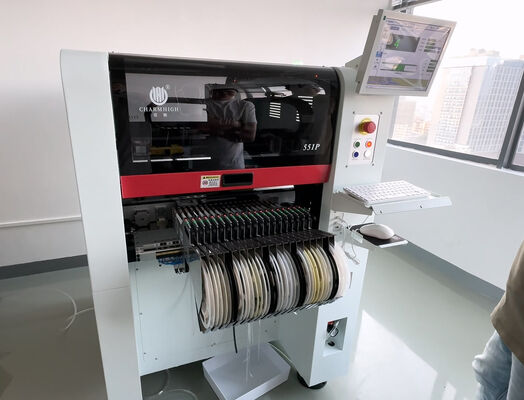

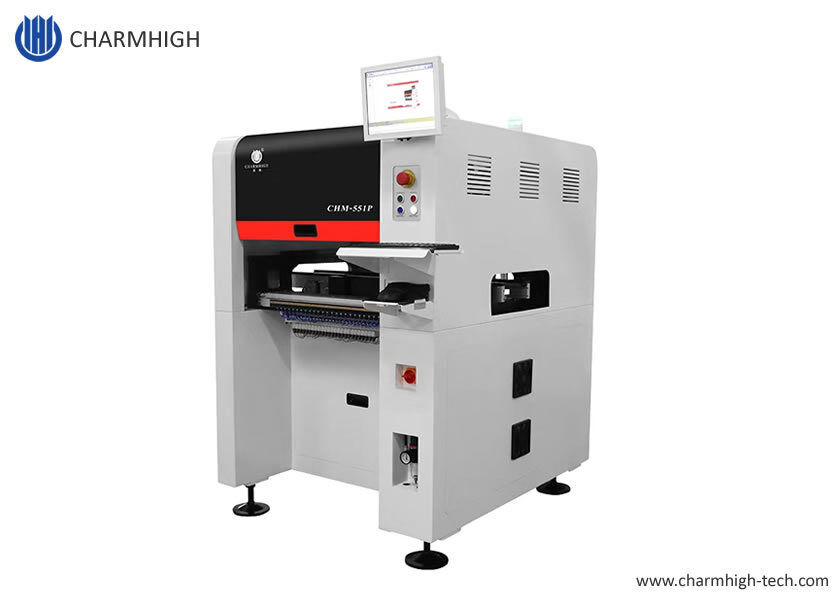

تصاویر محصول

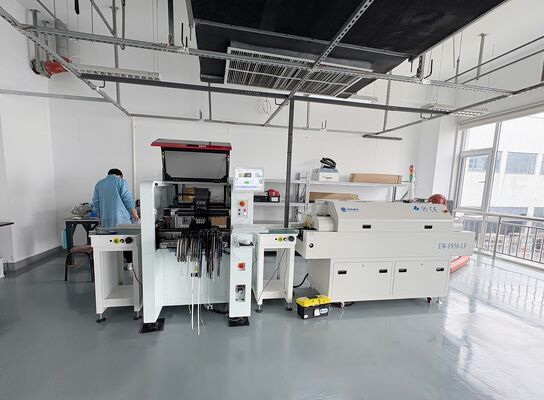

سایت مشتری

SMT جذاب، عرضه کارخانه، تحویل سریع.

Charmhigh، برند برتر چین

لیست قطعات CHM-551P

ماده	مقدار	ماده	مقدار
دستگاه انتخاب و قرار دادن	1	پنچیز	1
فنجان ها	8	باز کن شش گوشه ای داخلی	1
جعبه ابزار	1	روغن روان کننده	1
کارت گارانتی	1	فیلتر	4
راهنمای کاربری	1	وصل کننده سریع	1
گزارش آزمایش	1	ماوس پد	1
برش	1	کابل برق	1

خط تولید SMT توصیه شده

3250 چاپگر پودر
CHM-551P SMD ربات انتخاب و قرار دادن
فر CHM-830F

لطفاً توجه کنید:دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است، دستگاه آماده استفاده است!تنها چیزی که شما نیاز به آماده کردن یک کمپرسور هوا خارجی (ارائه هوا برای تغذیه و ANC) استلطفاً با اعتماد به نفس اين ماشين رو بخريد

خدمات و گارانتی

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.

ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.

ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده

پشتیبانی فنی

کیمی لیو: Mob/ WhatsApp: +8613510675756

ایمیل:kimi@charmhigh-tech.com

به دنبال ما در یوتیوب باشید:https://www.youtube.com/c/KimiLiuCharmhigh/videos

اگر می خواهید اطلاعات بیشتری داشته باشید، لطفاً با ما از طریق ایمیل تماس بگیرید. ما اولین بار به شما پاسخ خواهیم داد.
