جزئیات محصول:
|
تکرار دقت موقعیت: | ± 20.0 میکرون @ 6 σ، Cpk ≥ 2.0 | سرعت چاپ / زمان چرخه: | 0-200mm/s |
---|---|---|---|
حداکثر اندازه PCB: | 450*350 میلی متر | حداقل اندازه PCB: | 50*50 میلی متر |
ضخامت PCB: | 0.4 ~ 6 میلی متر | طول اسکاج: | 220-500 میلی متر |
وزن خالص: | 1000 کیلوگرم | بعد، ابعاد، اندازه: | 1140*1400*1480 میلی متر |
برجسته: | پرینتر استنسل کامل اتوماتیک SMT,چاپ پرده ابریشم چاپگر چسب خمیر,Silk Screen Printing Solder Paste Printer |

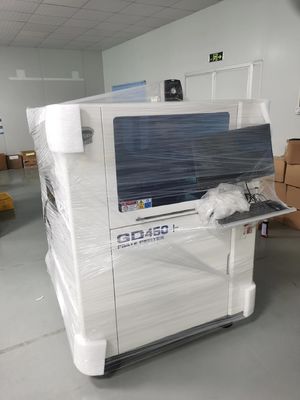

دقت بالاGD450+دستگاه چاپ صفحه نمایش کاملا اتوماتیک برای خط مونتاژ SMT
توضیحات
GD450+ پرینتر خمیر جوش کاملا اتوماتیک یک مدل کلاسیک با دقت بالا است، با موقعیت ساده و قابل اعتماد، موقعیت دقیق و تنظیم ساختار آسان. فروش مقدار زیادی در بازار،ثبات را تضمین می کند.
1. سيستم موقعيت گيري دقيق نوري
چهار راه منبع نور قابل تنظیم است، شدت نور قابل تنظیم است، نور یکنواخت است، و کسب تصویر کامل تر است؛ شناسایی خوب (از جمله نقاط علامت ناهموار) ، مناسب برای تینی،پوشش مسطلا، اسپری قلع، FPC و انواع دیگر PCB با رنگ های مختلف.
2. سیستم تمیز کردن استنسل با کارایی بالا و سازگاری بالا
سیستم پاکسازی جدید اطمینان از تماس کامل با استنسیل را فراهم می کند ؛ سه روش تمیز کردن خشک، مرطوب و خلاء و ترکیب آزاد را می توان انتخاب کرد؛ صفحه پاک کننده لاستیکی مقاوم به لباس نرم،تمیز کردن کامل، جدا کردن راحت و طول جهانی کاغذ پاک کننده.
3. سيستم شستشويي هوشمند
تنظیم قابل برنامه ریزی هوشمند، دو موتور مستقل مستقیم رانده شده، سیستم کنترل دقیق فشار داخلی.
4. سیستم موقعیت یابی PCB ساده و قابل اعتماد
ضخامت صفحه PCB سازگار، فشار جانبی انعطاف پذیر قابل تنظیم نرم افزار و دستگاه پشتیبانی مغناطیسی.
GD450+ مشخصه | |
PCBپارامتر | |
حداکثر اندازه PCB (X x Y) | 450 میلی متر × 350 میلی متر |
حداقل اندازه PCB (Y x X) | 50 میلی متر × 50 میلی متر |
ضخامت PCB | 0.4mm~14mm |
صفحه جنگ | حداکثر PCB قطر 1٪ |
حداکثر وزن PCB | 10 کیلوگرم |
شکاف حاشیه PCB | 3 mm ((پی سی بی کمربند حمل کننده/عرض لمس قاب) |
حداکثر شکاف پایین | 15 میلی متر |
سرعت کانویر | 1500mm/s ((حداکثر) |
ارتفاع کنورتر | 900±40 میلی متر |
جهت حمل کننده | L R, R L, L L, R R |
روش حمل و نقل | خط واحد |
روش تثبیت PCB |
فشار نرم افزاری تنظیم شده فشار جانبی لاستیک (انتخابات: 1، خلاء مکش هولستیک پایین؛2، خلاء منطقه چند نقطه ای پایین؛ 3، قفل سبسترات قفل کناری) |
روش پشتیبانی PCB | انگشت مغناطیسی، بلوک مساوی بالا، حفره مکش خلاء ((اختیاری: شبکه-لاک) |
پارامتر چاپ | |
سر چاپ | سر چاپی با حلقه بسته از نوع موتور خطی |
اندازه فریم استنسل | ۳۷۰ میلی متر × ۴۷۰ میلی متر ~ ۷۳۷ میلی متر × ۷۳۷ میلی متر |
حداکثر سطح چاپ (X x Y) | 450 میلی متر × 350 میلی متر |
نوع کنده کننده | کنده کننده فولاد/کنده کننده لاستیک ((45°/55°/60) |
طول کنده | 220mm ~ 500mm |
ارتفاع کنده کننده | ۶۵±۱ میلی متر |
ضخامت تراش | 0پوشش کربنی شبیه به الماس |
روش چاپ | یک یا دو جاروبرقی |
طول آزاد شدن قالب | 0.02 میلی متر تا 12 میلی متر |
چاپ | 0 ~ 200 mm/s |
فشار چاپ | 0.5 تا 10 کيلوگرم |
طول چاپ | ±250 mm ((از مرکز) |
سیستم تمیز کردن | |
روش تمیز کردن: پاکسازی خلاء-خشک-خشک-خشک-خشک (کنترل برنامه نویسی) | |
جهت تمیز کردن جلو و عقب، تمیز کردن جلو و عقب (کنترل برنامه ریزی شده) | |
پارامتر دوربین | |
منطقه تصویربرداری (FOV) | 6.4mm x 4.8mm |
محدوده تنظیم پلتفرم | X,Y: ±7.0mm,θ: ±2.0° |
نوع نقطه داده | نقطه مرجع شکل استاندارد (به استاندارد SMEMA مراجعه کنید) ، پد / سوراخ |
سیستم دوربین | یک دوربین، یک سیستم دید تصویربرداری بالا و پایین، موقعیت گیری هندسی |
پارامتر تابع | |
دقت تکراری کالیبراسیون تصویر | ±10.0um @6 σ,Cp بیشتر از 2.0 |
دقت تکرار چاپ | ±20.0um @6 σ,Cp بیشتر از 2.0 |
زمان چرخه | کمتر از 7s |
زمان تغییر محصول | کمتر از 5 دقیقه |
تجهیزات | |
منبع برق | AC220V±10٪، 50/60HZ، 15A |
تامین هوا | 4 ~ 6 کیلوگرم / سانتی متر، لوله 10.0 میلی متری |
سیستم عملیاتی | ویندوز ایکس پی |
ابعاد | L ((1140mm) x W ((1400mm) x H ((1480mm) |
وزن | 1000 کیلوگرم |
سیستم کنترل دمای رطوبت(گزینه) | |
محدوده کنترل دما | 23±3°C |
محدوده کنترل رطوبت | 45 ٪ 70٪ RH4 |
1. عملکرد پر کردن خودکار خمیر جوش
اضافه کردن خودکار منظم و نقطه ثابت خمیر خمیر برای اطمینان از کیفیت خمیر خمیر و مقدار خمیر خمیر خمیر در استنسیل.به منظور اطمینان از اینکه مشتری می تواند کیفیت چاپ پایدار و مداوم را برای مدت طولانی انجام دهد، بهره وری را بهبود می بخشد.
می تواند در زمان واقعی نظارت بر قطر رول از خمیر پودر بر روی صفحه نمایش به طور خودکار اضافه کردن عملکرد
2. عملکرد تشخیص حاشیه خمیر پودر استنسل
تشخیص زمان واقعی حاشیه خمیر جوش (ضخامت) بر روی استنسیل،اخطار هوشمند برای پر کردن قوطی
3. عملکرد تشخیص استنسل plugging
با جبران منبع نور بالای ستینسیل، CCD برای بررسی شبکه در زمان واقعی استفاده می شود تا به سرعت تشخیص دهد و قضاوت کند که آیا ستینسیل پس از تمیز کردن مسدود شده است،و انجام تمیز کردن اتوماتیک، که یک مکمل برای تشخیص 2D PCB است.
4. عملکرد پخش اتوماتیک
با توجه به الزامات مختلف فرآیند چاپ، PCB می تواند با دقت قلع، طراحی خط، فایل و سایر عملیات عملکردی پس از چاپ را توزیع کند.
5. کنترل بازخورد فشار اسکیوگی با حلقه نزدیک
با استفاده از سیستم بازخورد فشار دستگاه، می تواند با دقت مقدار فشار اولیه دستگاه را نشان دهد.هوشمندانه تنظیم عمق فشار squeegeeاین روش، ارزش فشار ثابت را در فرآیند چاپ تضمین می کند و بالاترین کنترل فرآیند را به دست می آورد و چاپ کامل دستگاه های با تراکم بالا و فاصله های خوب را به دست می آورد.
6عملکرد کنترل دمای و رطوبت
تنظیم خودکار و نظارت بر دمای و رطوبت در چاپخانه برای اطمینان از ویژگی های فیزیکی پایدار مواد چاپی.
7. کپسول مغناطیسی
تیغه ی مغناطیسی جذب، به جای حالت موقعیت سوراخ پیچ، تعویض راحت و سریع.
8صفحه مکش خلاء و عملکرد فشار بالا
این می تواند به طور خودکار PCB با اندازه ها و ضخامت های مختلف را برای غلبه بر تغییر شکل تخته به طور موثر کلیمپ کند، اطمینان حاصل کنید که قلع به طور مساوی چاپ شده است.
9. از سیستم MES پشتیبانی کنید
این می تواند کد 1D کد 2D را در PCB مشتری اسکن کند و اطلاعات مربوطه را ثبت کند که می تواند با سیستم MES مشتری به اشتراک گذاشته شود.IOT تلفن همراه و سایر فن آوری ها برای انجام مدیریت علمی در زمینه آماده سازی و پیشگیری از مواد انبار، مدیریت انتخاب مواد ورودی، بارگذاری مواد و جلوگیری از خطاها، برنامه ریزی تولید، ردیابی کیفیت، کنترل کانبان، و غیره در فرآیند تولید SMT.از طریق فرآیند بهینه سازی برای بهبود بهره وری تولیدبهبود کیفیت محصولات،کم کردن چرخه تولید،کم کردن هزینه تولید،به منظور دستیابی به مدیریت جامع و علمی ردیابیکمک به شرکت ها برای پاسخ سریع به تغییرات بازار، بهبود رقابت هسته ای.
10.رابط عملکرد آنلاین SPI
یک سیستم بسته با اتصال به SPI شکل می گیرد. پس از دریافت اطلاعات بازخورد از چاپ معیوب SPI، ماشین به طور خودکار آفست را با توجه به بازخورد SPI تنظیم می کند.تعویض XY می تواند به طور خودکار در 3PC تنظیم شود. و پاک کردن ستینسیل، بهبود کیفیت چاپ و بهره وری تولید، یک سیستم بازخورد کامل چاپ را تشکیل می دهد.
