CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک

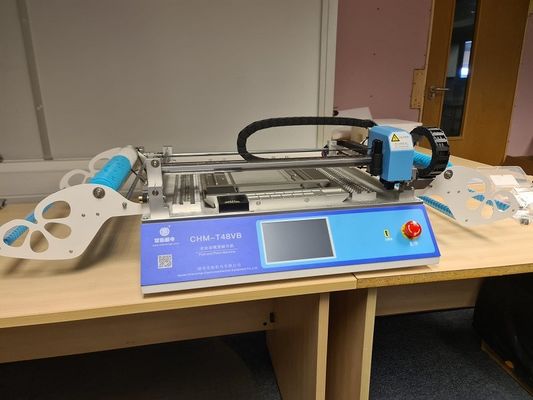

تصویر بزرگ :  فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: CHMT48VB
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $5200 including shipping
جزئیات بسته بندی: جعبه چوبی صادراتی استاندارد
زمان تحویل: 1-3 روز کاری
شرایط پرداخت: T / T ، Western Union
قابلیت ارائه: 100 در ماه

فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک

شرح
تغذیه کننده: letf: 29pcs; letf: 29 عدد؛ right:29pcs (total 58pcs) سمت راست: 29 عدد (مجموع سر قرارگیری: 2 قطعه
نازل: 4 نازل (جوکی) سرعت: 3000cph with vision; 3000cph با دید؛ without vision 5000cph بدون دید 5000cph
دقت: 0.025 میلی متر سیستم: سیستم لینوکس جاسازی شده
نوع: دستگاه همه در یک ، بدون نیاز به مانیتور خارجی یا رایانه شخصی حداکثر جزon: 5 میلی متر
برجسته:

CHMT48VB دستگاه SMT کوچک

,

58 عدد فیدر همه در یک دستگاه

,

دستگاه کوچک SMT Charmhigh

فیدرهای CHMT48VB 58pcs (دو پشته) Charmhigh Desktop Pick and Place Machine

دستگاه پیشرفته انتخاب و مکان 110v 220V نسخه انگلیسی CE تصویب شد

برای تولید دسته ای کوچک و نمونه سازی بسیار مناسب!



شرح:

این CHMT48VB نسخه به روزرسانی CHMT48VA است که شامل فیدرهای جانبی دوتایی با مجموع 58 عدد (29 قطعه سمت چپ + 29 قطعه سمت راست) است.این دستگاه همه در یک دستگاه است و نیازی به خرید قطعات دیگری نیست ، دستگاه پس از دریافت دستگاه آماده کار است.

سیستم عملیاتی همان CHMT48VA است و می تواند انواع مختلفی از مواد را با استفاده از 502 --- 507 انواع مختلف نازل Juki ، مناسب برای 0402،0603،0805-5050 ، SOP ، QFN ، LQFP144 ، دیود ، ترانزیستور ، نصب کند BGA ... و غیره ، که می تواند تقاضای بیشتر مشتریان را برآورده کند.
مناسب برای برای سازندگان نمونه اولیه ، علاقه مندان ، توسعه دهندگان و گروه های توسعه و کارخانه های کوچک تولید دسته.



CHMT48VB فیلم کار از مشتری:

www.youtube.com/watch؟v=qu-O6umaNHE

www.youtube.com/watch؟v=xF7N4crTOtQ (سوئد)

www.youtube.com/watch؟v=wYl5Az9xgec (چین)

CHMT48VB قرار دادن IC:
www.youtube.com/watch؟v=I-g8x98jmz0



مشخصات Charmhigh CHMT48VB:

مدل CHM-T48VB
منطقه PCB 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر
محور XY سفر 510 * 460 میلی متر
محدوده متحرک محور Z 15 میلی متر (بالاترین جز component 5 میلی متر)
سرهای قرارگیری 2 عدد ، همراه با 4 نازل است
فیدر

فیدر حلقه نوار 58 عدد (29 عدد سمت چپ + 29 قطعه سمت راست)
(8mm = 44pcs، 12mm = 8pcs، 16mm = 4pcs، 24mm = 2pcs،)
فیدر آی سی فله جلو = 14 عدد ، سینی آی سی آداب و رسوم 20 عدد

فیدر لوله (فیدر ارتعاشی ، اختیاری)

سیستم بینایی دو دوربین (دوربین بالا و پایین) دامنه دید حداکثر 22 * ​​22 میلی متر
راندن حلقه بسته سیستم سروو درایو کنترل ، اطمینان حاصل کنید که هرگز قدم را از دست ندهید
تشخیص Z بازگشت از خود محور بله ، از شکستن نازل جلوگیری می کند
خود برگشتن سنجاق را بکشید بله ، از شکستن سوزن جلوگیری می کند
نشت روش تشخیص مواد تشخیص خلاuum ، تشخیص بینایی
صفحه لمسی صفحه نمایش لمسی صنعت 7 اینچ
صفحه اصلی هیئت اصلی صنعت تحقیق مستقل
سیستم سیستم لینوکس جاسازی شده
سرعت نصب 4000cph (دید خاموش)3000cph (دید روشن)
دقت نصب 25 0.025 میلی متر
اجزاء 0402-5050 ، SOP ، QFN و غیره
بعد ماشین L 960mm * W 705mm * H 335mm
پمپ خلاuum -92KPA (2 عدد ، نوع داخلی ، بی صدا)
منبع هوای خارجی بدون نیاز (دستگاه ساخته شده در پمپ خلاute صاف 2 عدد)
رایانه شخصی خارجی بدون نیاز به رایانه خارجی (دارای رایانه داخلی است)
ولتاژ 220VAC (110VAC) ، 50Hz / 60Hz
وزن خالص 68 کیلوگرم
وزن ناخالص 85 کیلوگرم / 116 * 80 * 52 سانتی متر



مزیت رقابتی:

1. نرم افزار مناسب ، سیستم لینوکس جاسازی شده ماشین ، صفحه اصلی صنعت پایدار ، عملیات مستقل ، بدون نیاز به کامپیوتر خارجی ، کار راحت تر و راحت تر ، سریع یاد بگیرید.
2. صفحه نمایش لمسی ساخته شده ، بدون نیاز به مانیتور خارجی ، اتاق ذخیره شده ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3. دو دوربین دید بالا و پایین ، وضعیت هر یک از اجزا را تصحیح کنید ، می توانید تصویر دید را از صفحه نمایش برای هر م componentsلفه مشاهده کنید. (حداکثر اندازه م componentلفه 22 * ​​22 میلی متر)
4. دارای اتصالات بست PCB انعطاف پذیر ، مناسب برای اندازه های مختلف PCB.
5. این از سینی IC سفارشی پشتیبانی می کند ، سینی IC را می توان روی میز ماشین ثابت کرد.
6. دو سر نصب شده با 2 قطعه نازل Juki ، نازل Juki در داخل آهن ربا ، بنابراین می توان آن را با انگشت از بین برد ، بدون نیاز به جدا کردن با آچار ، زاویه چرخش نازل -180 درجه تا +180 درجه.
7. دستگاه همه در یک دستگاه ، فیدرهای 29 عددی موجود در دستگاه ، بدون نیاز به خرید قطعات دیگر ، دستگاه آماده کار است.
8. تشخیص محور Z ، سوزن کشش ماشین به طور خودکار برای جلوگیری از شکسته شدن نازل به مبدا باز می گردد.
9. حداکثر پشتیبانی از م componentلفه ارتفاع 5 میلی متر.
10. کنترل حلقه بسته ، محور X ، Y با رمزگذار ، خارج از مرحله نیست.
11. PCB با موقعیت دو جز components کالیبره می شود ، سپس اجزای استراحت به طور خودکار کالیبره می شوند.
12. با تشخیص خلاuum ، با تغذیه خودکار ، اگر یک جز کج باشد ، به طور خودکار آن را به منطقه رسوب می اندازد ، و سپس یکی دیگر را انتخاب می کند تا دوباره نصب شود.
13. با تشخیص بینایی ، دوربین زاویه م componentلفه را به صورت خودکار اصلاح می کند و روی صفحه PCB در جای مناسب قرار می دهد.اگر سرها اجزا را جمع نکنند ، دوربین آن را تشخیص می دهد و دوباره انتخاب می کند ، 3 بار عدم برداشت ، دستگاه زنگ می زند و متوقف می شود ، پس از تهیه مواد ، سپس کار را ادامه می دهد ، نیازی به شروع مجدد نیست.
14. همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در کامپیوتر و بارگیری پرونده کار در دستگاه توسط پورت USB ، سریع و راحت.
15. از تابلوهای پنلی پشتیبانی کنید.
16. اگر پرونده PCB ندارید ، می توانید یک فایل کاری جدید ایجاد کنید تا مستقیماً در ماشین برنامه ریزی شود.
17. پشتیبانی از یک مرحله.
18. از نوارهای برش خورده / مواد فله / مواد لوله پشتیبانی کنید.

چرا Charmhigh را انتخاب کنیم؟

1. طراحی حرفه ای و اتاق ذخیره شده است.
2. کاربر پسند عملیات ، بدون نیاز به مهندس حرفه ای SMT ، دستگاه سطح ورود
3. یک دستگاه - عملکرد یکپارچه ، بدون نیاز به پمپ اضافی یا کامپیوتر یا هرگونه امکانات پشتیبانی.
4. هزینه کارآمد ، هزینه را برای داشتن یک خط تولید کامل اتوماتیک SMT حرفه ای کاهش دهید.
5. تعویض ماشین بسیار راحت است ، آسان است که خود حل شود.
6. اکسپرس بین المللی با سرویس درب به خانه ، تحویل 6-8 روز کاری.
7. به خصوص برای تحقیق و توسعه آزمایشگاهی ، برای محافظت از طرح و حق ثبت اختراع خود.
8. یک ماشین برابر با 5 پرسنل لحیم کاری ، بسیار کارآمدتر از کار دستی ، مدیریت آسان و صرفه جویی در هزینه.خوب برای تولید دسته کوچک
9. Charmhigh تامین کارخانه است ، تمام قطعات ماشین ما توسط خود ما تحقیق و تولید می شوند.قطعات یدکی پس از سرویس هرگز متوقف نمی شوند.
10. Charmhigh یک تولید کننده حرفه ای دستگاه SMT Pick and Place است ، از سال 2011 برای اولین بار منتشر شد. کلیه نرم افزارهایی که توسط خود ما تحقیق شده است ، خدمات پس از فروش خوبی را ارائه می دهند.



لوازم جانبی استاندارد CHMT48VB:

1) دستگاه CHMT48VB را انتخاب و قرار دهید 1
2) نازل Juki در مجموع 4 عدد (اندازه 503 ، 504 ، 505 ، 506)
3) درایور USB 8G 1
4) سیم برق 1
5) سوزن کشیدن 2
6) شیر برقی برای کشیدن پایه 1
7) تنظیم موقعیت دوربین صفحه سیاه 1
8) آچار شش گوش 6
9) موچین 1
10) برس 1
11) قلم برای صفحه لمسی 1
12) فیکسچر برای سینی IC 4
13) چربی 1
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 0
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 1


دوربین بالا و پایین ، مطمئن شوید که هر جز component بسیار دقیق قرار گرفته است:
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 2

موتور محور XY با رمزگذار ، کنترل حلقه بسته ، اطمینان حاصل کنید که مراحل را از دست ندهید:
 فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 3


سینی IC سفارشی:
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 4

صفحه لمسی ، صنعت سیستم جاسازی شده لینوکس:
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 5


نازل Juki ، عملکرد بسیار آسان ، آهن ربا در داخل ، بدون نیاز به استفاده از آچار برای پایین کشیدن:
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 6



بسته بندی ایمن:
فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 7



نمونه ها:

فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 8

فیدرهای CHMT48VB 58pcs همه در یک دستگاه انتخاب دسکتاپ و قرار دادن ماشین SMT کوچک 9



کاملاً توجه داشته باشید:

دستگاه انتخاب و مکان با تمام لوازم جانبی موجود در بسته ، QC تصویب شده است.

این دستگاه همه در یک دستگاه است ، آماده استفاده است!

هنگام دریافت می توانید از آن استفاده کنید.پشتیبانی فنی خوب پس از فروش ، لطفاً با اطمینان آن را خریداری کنید.

با دستگاه انتخاب و مکان خود لذت ببرید!



خدمات و گارانتی:

از زمان خرید و خدمات مادام العمر ، دستگاه کامل دارای 1 سال گارانتی است.

ما همیشه قطعات یدکی ماشین ، کارخانه مستقیم و قابل اطمینان را تأمین می کنیم.

ما خدمات Q / A و پشتیبانی عیب یابی و مشاوره فنی آنلاین را ارائه می دهیم.

خدمات پس از فروش یک به یک را ارائه دهید.هر دستگاه 100٪ قبل از خارج شدن از کشتی آزمایش خوبی کرده است.
