کوره بازپرداخت کامل اتوماتیک ریل + کنترل PC 6 منطقه دمایی (بالا6+پایینی6)
ماشین جوش بدون سرب SMT Oven PC6635
2200 * 350mm 6 مناطق 5KW دستگاه جوش جوش
دانلود کاتالوگ PC6635:PC6635 کوره بازپرداخت - دستورالعمل.pdf
پارامتر فنی برای PC6635
| مدل |
PC6635 (PC، بالا6+پایین6، عرض 350mm) |
| پارامتر بخش گرمایش |
| منطقه گرمایش |
بالا6 + پایین6 |
| طول گرمایش |
۲۲۰۰ میلی متر |
| منطقه خنک کننده |
2 |
| پارامتر کانویر |
| حداکثر عرض PCB |
پهنای میش 350mm، ریل تنظیم 250mm |
| جهت حمل کننده |
L→R (R→L.option) |
| ارتفاع کانویر |
ابریزه 880±20 میلی متر |
| سیستم حمل و نقل |
کانویر شبکه + کانویر ریلی |
| سرعت کانویر |
0-2000mm/min |
| پارامتر کنترل |
| منبع برق |
5 سیم 380V 50/60Hz |
| قدرت راه اندازی |
24KW |
| مصرف قدرت کار |
حدود 5 تا 6 کيلو وات |
| روش کنترل |
کامپیوتر صنعتی + مانیتور |
| زمان گرم شدن |
حدود 20 دقیقه |
| محدوده کنترل دما |
دمای اتاق - ۳۵۰ درجه سانتیگراد |
| کنترل دما |
کنترل ماژول صنعتی PC+Temp، راننده SSR |
| دقت کنترل دمای |
± 1°C |
| خطای توزیع دما |
± 3°C |
| زنگ خطر |
دمای غیرطبیعی (دما فوق العاده بالا یا فوق العاده پایین پس از دمای ثابت) |
| آژیر سقوط تخته |
گزینه |
| اندازه و وزن ماشین |
| وزن خالص |
حدود 400 کیلوگرم |
| ابعاد ((ملی متر) L × W × H |
L3600 × W700 × H1430 |
توضیحات برای PC6635:
1تکنولوژی سیم گرمایش ثبت شده با ساختار مستقل گردش هوا، روش های گرمایش بالا و پایین، بهره وری حرارتی بالا و افزایش سریع درجه حرارت،که به دمای کار تنظیم شده از دمای اتاق در حدود 20 دقیقه می رسد، با تفاوت دمایی کمتر از 30°C بین دمای تنظیم شده و دمای واقعی در منطقه جوش.
2مجهز به موتور درجه حرارت بالا از تایوان سان یو، که به طور مستقیم برای گرم کردن هوا گرم، تضمین توزیع هوا گرم متعادل، کم سر و صدا و ارتعاش حداقل، متصل می شود.اجازه می دهد تا اجزای 0201 در طول حمل و نقل در محل خود باقی بمانند.
3طراحی منحصر به فرد کانال هوا با گردش هوا وارد شده پوسته حلزون و دستگاه های توزیع هوا سه لایه ای، فراهم کردن گردش هوا یکنواخت، ظرفیت گرما بزرگ،و گرمایش جداگانه برای منطقه پیش گرم کردن، منطقه کنترل دمای و منطقه جوش با گردش مستقل و کنترل دمای، هر منطقه دمایی با دقت ± 1 °C کنترل می شود،و اتاق کوره با یک پوشش بالا پنوماتیک باز می شود.
4پیکربندی استاندارد شامل دو منطقه خنک کننده اجباری است، با دمای هوای خنک کننده که به 5 درجه سانتیگراد می رسد و سرعت خنک کننده در اولین منطقه خنک کننده می تواند به -5 درجه سانتیگراد / S برسد.به طور موثر نیازهای فرآیندهای مختلف بدون سرب را برآورده می کند.
5مناسب برای تنظیم منحنی های دمای مدل های مختلف، با پیکربندی منطقه جوش دو یا سهگانه، تست پروفایل هشت خط با حداقل 8 °C،و آزمایش منحنی مداوم که به طور خاص برای فرآیندهای جوش بدون سرب در ژاپن یا اروپا و آمریکا طراحی شده است.
6آخرین طراحی ریل های راهنمای حمل و نقل اختصاصی، ساخته شده از آلیاژ آلومینیوم مقاوم در برابر دمای بالا و مقاوم در برابر لباس، اطمینان از سفتی بالا و عدم تغییر شکل.
7سیستم حمل و نقل از کنترل سرعت فرکانس متغیر استفاده می کند، که توسط موتورهای وارداتی ژاپنی Dongchuan هدایت می شود،با زنجیرهای فولاد ضد زنگ با کیفیت بالا و کمربندهای شبکه فولاد ضد زنگ از ماده SUS316 برای حمل و نقل همزمانهمچنین دارای یک عملکرد منبع برق بدون وقفه (UPS) است که به طور موثر از آسیب به PCB ها در داخل کوره به دلیل قطع ناگهانی برق جلوگیری می کند.
8کنترل شده توسط یک کامپیوتر صنعتی، با یک صفحه نمایش صفحه نمایش LCD و سیستم عامل ویندوز 10، با تست منحنی انعطاف پذیر و قابلیت های تجزیه و تحلیل منحنی پویا،و همچنین توانایی چاپ و ذخیره کردن تمام داده ها، که الزامات فرآیندهای بدون سرب را برآورده می کند.
تمام اجزای الکتریکی از قطعات وارداتی ساخته شده اند و تمام خطوط سیگنال برای اطمینان از عملکرد پایدار و قابل اعتماد SMT24 برای 24 ساعت در روز محافظت می شوند،با گارانتی یک ساله برای کل ماشین و نگهداری تمام عمر.

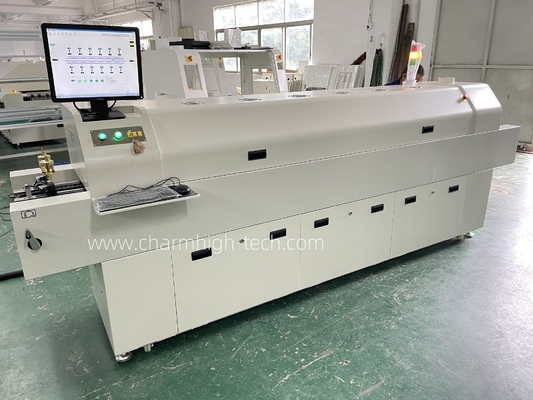

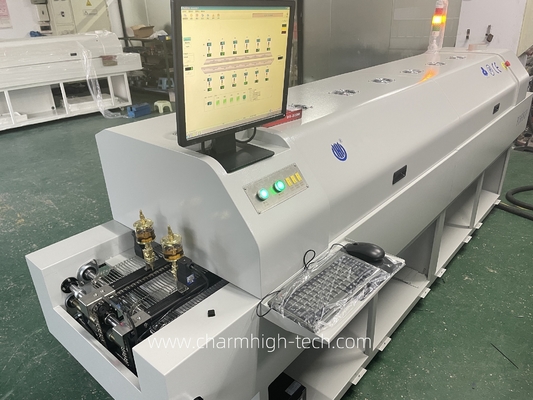

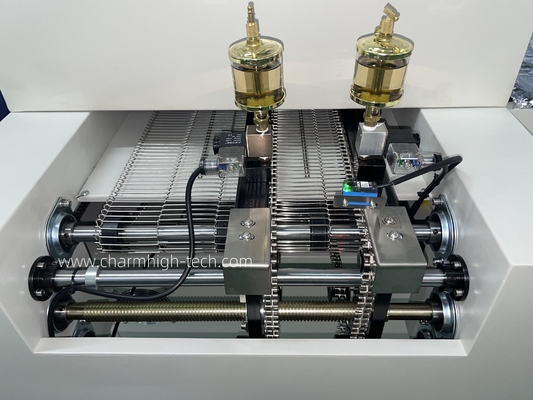

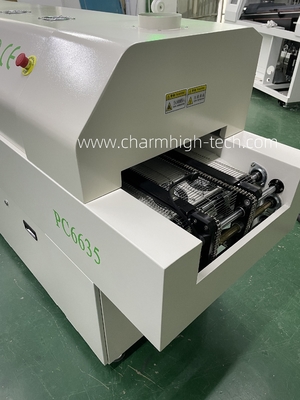

100% عکس هاي واقعي از PC6635:
توصیه های خط تولید SMT:
1. بارگذاری PCB
2.E6 چاپگر پسته ی جوش
3کانویر PCB
4.CHM551 دستگاه انتخاب و قرار دادن - دو واحد
5کانویر PCB
6.PC6635 کوره بازپرداخت با ریل اتوماتیک + PC
7.PCB unloader
گارانتی:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی از ماشین را تامین می کنیم، کارخانه تامین مستقیم قابل اعتماد است.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
خدمات پس از فروش یک به یک را ارائه دهید.هر ماشين 100 درصد قبل از ارسال تست شده
