جزئیات محصول:
|
| قدرت عملیات: | 5-10 کیلو وات | قدرت راه اندازی: | 48 کیلو وات |
|---|---|---|---|
| مقدار منطقه گرمایش: | بالا8/پایین8 | منطقه گرمایش: | 3180*500 میلی متر |
| با ریل اتوماتیک: | آره | زمان گرم کردن: | حدود 15-20 دقیقه |
| با کنترل کامپیوتر: | بله با کامپیوتر صنعتی | نوع اجزاء: | CSP، تراشه 0201 و غیره |
| ابعاد: | L 5300*1350*1500 میلی متر | وزن خالص: | 1800 کیلوگرم |

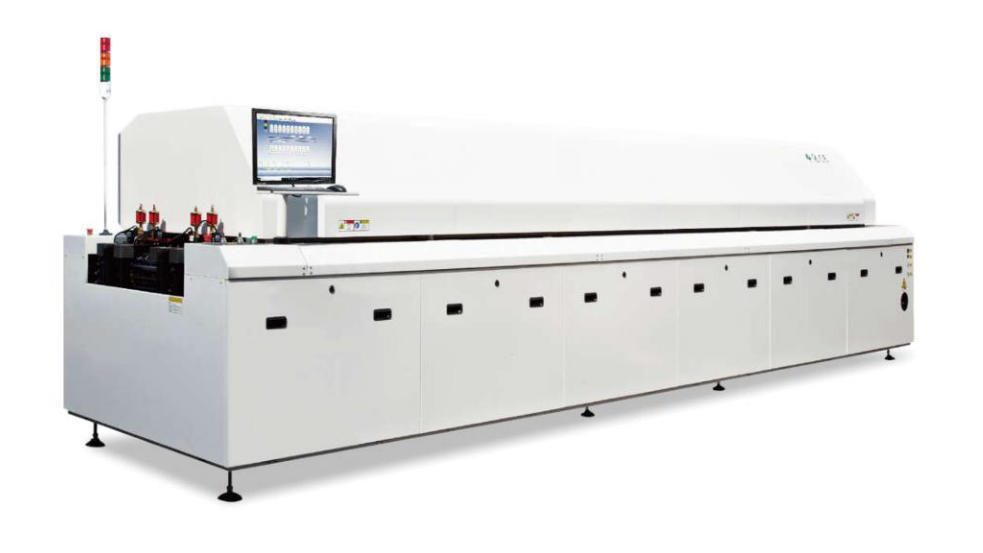

۸۸۰۰ فانوس بازپرداخت بزرگ کامل اتوماتیک ریل + کنترل PC ۸ منطقه دمایی (بالا ۸+پای ۸)
کوره رفلوی SMT بدون سرب 8800 کوره جوش SMT، اندازه گرمایش۳۱۸۰*۵۰۰ میلی متر
8800 کوره جوش مجدد SMT بدون سرب 8 منطقه بزرگ
| شماره مدل | 8800 |
| پارامترهای قطعات گرمایش | |
| تعداد مناطق گرمایش | بالا8 + پایین8 |
| طول مناطق گرمایش | ۳۱۸۰ میلی متر |
| الگوی گرمایش | هوا گرم کامل (در یک چرخه کوچک بالا و پایین) |
| تعداد مناطق خنک کننده | فن پلاسما با خنک کننده هوا و خنک کننده دو مرحله ای (طول 800MM) |
| پارامترهای قطعات کانویر | |
| حداکثر عرض PCB | عرض میش 500 میلی متر |
| جهت حمل کننده | L→R |
| ارتفاع کانویر | 880±20mm |
| عامل انتقال | شبکه + ریل اتوماتیک |
| محدوده سرعت کانویر | 0-2000mm/min |
| پارامترهای قطعات کنترل | |
| منبع برق | 5 سیم، 3 فاز، 380 ولت |
| قدرت رو شروع کن | ۴۸ کیلو وات |
| مصرف برق | حدود 8 تا 10 کيلو وات |
| زمان گرم شدن | حدود 20 دقیقه |
| محدوده تنظیم درجه حرارت | دمای اتاق - 380 درجه سانتیگراد |
| روش کنترل دما | PC+PID+SSR |
| تفاوت دما بین مناطق مجاور | 70 °C، می تواند با بالاترین استانداردهای فرآیند بدون سرب مطابقت داشته باشد. |
| دقت کنترل دما | ±2°C |
| انحراف دمایی بر روی PCB | ±2°C |
| هشدار غیرطبیعی | دمای غیر طبیعی ((بعد از حفظ دمای ثابت خیلی بالا یا خیلی پایین) |
| حفاظت از خاموش شدن برق | UPS |
| راه باز | میله پیچ برقی |
| پارامترهای عمومی | |
| ابعاد ((L*W*H) mm | 5300*1350*1500 میلی متر |
| وزن | حدود 1800 کیلوگرم |
ویژگی های فنی کوره بازپرداخت 8800:
1کامپیوتر + سیستم کنترل هوشمند PLC زیمنس، با دقت کنترل دمای بالا ± 2 °C (می تواند بدون تأثیر بر تولید در صورت سقوط کامپیوتر کار کند) ،تضمین ثبات و قابلیت اطمینان سیستم کنترل;
2. رابط عامل ویندوز، قدرتمند و آسان برای کار
3. باز کردن بدن فرن بالا یک مکانیسم بلند کردن خودکار میله فشار الکتریکی را برای اطمینان از ایمنی و قابلیت اطمینان اتخاذ می کند؛
4. مجهز به یک دستگاه کشش کمربند میش ، اطمینان از حمل و نقل صاف ، بدون لرزش و بدون تغییر شکل ، تضمین حمل و نقل PCB صاف؛مکانیسم انتقال ریل راهنمای همزمان (می تواند با ماشین های قرار دادن کاملا خودکار به صورت آنلاین متصل شود)تضمین تنظیم دقیق عرض ریل راهنما و عمر طولانی
5تمام مناطق گرمایش توسط کامپیوتر با استفاده از کنترل PID کنترل می شوند (مناطق دمای بالا و پایین به طور مستقل کنترل می شوند و می توانند به طور جداگانه باز شوند.گرمایش منطقه ای می تواند برای کاهش قدرت راه اندازی استفاده شود);
6انتقال کمربند میش به طور کامل با حلقه بسته توسط کامپیوتر کنترل می شود که می تواند تولید همزمان انواع مختلف PCB را برآورده کند.
7. آن را دارای یک صدا خطای و نور هشدار عملکرد;
8مجهز به محافظ نشت برای اطمینان از ایمنی اپراتورها و سیستم کنترل
9. UPS ساخته شده در و تاخیر خودکار با استفاده از یک روش گرم کردن توربین، سیستم های گردش کوچک هوای گرم مستقل برای لایه های بالا و پایین، دمای یکنواخت،بهره وری بالا از جبران حرارتی، لوله های هوایی تحت فشار کارآمد برای افزایش قابل توجهی جریان هوای گرم گردش، افزایش سریع دمای (حدود 20 دقیقه) ، بهره وری جبران حرارتی بالا،با قابلیت جوش و خشک کردن در دمای بالا;
10. هر منطقه ی دمایی از لایه های بالا و پایین دارای یک سنسور دمایی مستقل است که تعادل هر منطقه ی دمایی را در زمان واقعی نظارت و جبران می کند.
11. سیستم عامل دارای مدیریت رمز عبور برای جلوگیری از کارکنان غیر مجاز از تغییر پارامترهای فرآیند است.مدیریت سوابق عملیات می تواند روند اصلاح پارامترهای فرآیند را ردیابی کند، بهبود مدیریت را تسهیل می کند. می تواند تنظیمات دمایی و سرعت موجود کاربران و منحنی های دمایی آنها را ذخیره کند و تمام داده ها و منحنی ها را چاپ کند.
12پنجره کنترل یکپارچه، سوئیچ های کامپیوتری، منحنی های تست، منحنی های چاپ و داده های انتقال را می توان به راحتی با طراحی کاربر پسند کار کرد.مجهز به یک سیستم تست آنلاین منحنی دمای سه کانال، که می تواند منحنی دمای واقعی شیء جوش را در هر زمان تشخیص دهد (هیچ نیازی به یک آزمایش منحنی دمای جداگانه نیست) ؛
13ساختار گردش هوایی تحت فشار خاص و طراحی سیم گرمایش شکل خاص، بدون سر و صدا، بدون لرزش، با نرخ تبادل گرما بسیار بالا،و یک تفاوت دمای بسیار کوچک △t بین پایین قطعات و صفحه PCB، که بیشتر مطابق با الزامات سختگیرانه فرآیندهای بدون سرب است، به ویژه برای محصولات بدون سرب با الزامات جوش سختی بالا.

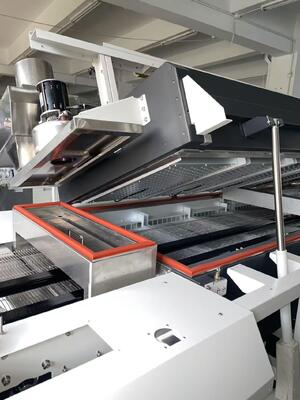

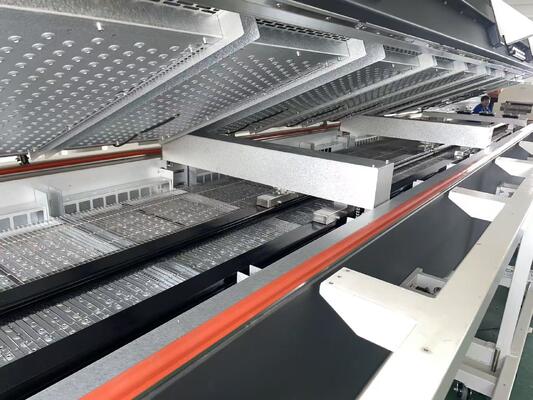

عکس های واقعی برای 8800:
توصیه می کنم خط تولید SMT بزرگ:
1. بارگیری کننده PCB
2. چاپگر خمیر خمیر تمام اتوماتیک G5
3. نقالهای PCB
4دستگاه انتخاب و قرار دادن TS10 (10 سر)
5. دستگاه انتخاب و قرار دادن TM08 (8 سر)
6. نقالهای PCB
7. 8 منطقه دمایی کوره بازپرداخت 8800
8. تخلیه کننده PCB
گارانتی:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی از ماشین را تامین می کنیم، کارخانه تامین مستقیم قابل اعتماد است.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
خدمات پس از فروش یک به یک را ارائه دهید.هر ماشين 100 درصد قبل از ارسال تست شده
