T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW

T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW
T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW

تصویر بزرگ :  T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW

جزئیات محصول:
محل منبع: چین
نام تجاری: Puhui
گواهی: CE
شماره مدل: T961
سند: T-961 Manual.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $1850 free shipping
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 2-3 روز
شرایط پرداخت: <i>T/T;</i> <b>T / T؛</b> <i>Paypal</i> <b>پی پال</b>
قابلیت ارائه: 200 ماه قبل

T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW

شرح
Power: 3.5kw Dimensions: 1000*466*445mm
Heating zone quantity: upper3/down3 Heating area: 230*730mm
Heating up time: Around 7 mins
برجسته کردن:

کوره Reflow دسکتاپ T961

,

اجاق گاز Reflow Reflect Desktop 730 * 230mm

,

دستگاه لحیم کاری 3.5KW

فراخوان داغ‌ترین نوع کانوایر مینی رومیزی SMT Reflow Oven T961 220v

230*730mm 6 ناحیه 3.5KW دستگاه جوشکاری لحیم کاری، طراحی ویژه برای LED / SMD


آن را از ما بفروشیدفروشگاه آنلاین با کمترین قیمت به طور مستقیم:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm


پارامتر فنی برای T961:

مدل

T-961

تعداد ناحیه گرمایش

بالایی3/پایینی3

طول ناحیه گرمایش

730mm

نوع گرمایش

سیراکو سطح هوشمند و گرمایش مادون قرمز سریع

تعداد ناحیه خنک کننده

1

حداکثر عرض برد PCB

230mm

جهت عملیات

چپ→راست

گزینه های تحویل

انتقال خالص و انتقال زنجیره ای

سرعت نوار نقاله

0-290mm/min

منبع تغذیه

220V  50/60Hz

حداکثر توان

3.5KW

زمان گرم شدن

حدود 7 دقیقه

محدوده کنترل دما

دمای اتاق-300

حالت کنترل دما

کنترل حلقه بسته PID

دقت کنترل دما

±1

انحراف توزیع دمای PCB

±2

ابعاد کلی

1000×466×445mm

وزن دستگاه

70KG


شرح:

1. این دستگاه فناوری کنترل هوشمند سیراکو و گرمایش مادون قرمز سریع را انتخاب می کند، مجهز به چرخ باد با طراحی ویژه، پایداری سرعت و دمای یکنواخت، مناسب برای لحیم کاری بدون وقفه اجزای LED و BGA.

2. این دستگاه مجهز به سیستم های گرمایشی نوع خزنده و شش ناحیه دما است و هر ناحیه دما از کنترل PID مستقل و نوع گرمایش بالا و پایین استفاده می کند، می تواند دمای داخل را دقیق تر و متناسب تر کند، فقط حدود 7 دقیقه طول می کشد تا از دمای اتاق به دمای کار برسد.

3. نوع گرمایش موج دمای هوشمند، انتخاب موج ظرفیت بزرگ، دارای هشت موج دما است که می تواند نیازهای مختلف فناوری جوشکاری را برآورده کند.
4. از فناوری قابل برنامه ریزی استفاده کنید، عملکرد ذخیره حافظه موج دما را از پیش تنظیم کنید، می تواند کل فرآیند جوشکاری را به طور خودکار با توجه به موج از پیش تنظیم شده شما تکمیل کند.
5. اندازه گیری دمای ترموکوپل را اتخاذ کنید و مدار جبران را اضافه کنید، اندازه گیری دما را دقیق تر و موج را کامل تر کنید. 6. از فناوری کنترل دمای هوشمند PID استفاده کنید. کنترل دما را دقیق تر کنید.    رله حالت جامد جریان بزرگ وارداتی را اتخاذ کنید خروجی غیر تماسی می تواند به طور موثر از آسیب IC یا برد مدار به دلیل گرم شدن سریع یا بدون وقفه جلوگیری کند، کل فرآیند جوشکاری را علمی تر و ایمن تر می کند.
7. سیستم انتقال موتور تبدیل فرکانس وارداتی، سرعت حلقه بسته PID، عملکرد روان،  محدوده سرعت قابل تنظیم 0-290mm/min.8. ساختار چرخ مستقل و تکیه گاه فولادی ضد زنگ ویژه را اتخاذ کنید، مقاوم در برابر سایش بادوام به آرامی اجرا می شود، دقت سرعت  می تواند به ±10mm/min برسد.9. ناحیه خنک کننده مستقل، برای اطمینان از دمای پایین برد PCB در صورت نیاز.10. رابط کاربری انسان و ماشین دوستانه، صفحه نمایش LCD عالی، بدون نیاز به اتصال به رایانه شخصی، می تواند کل فرآیند تعمیر را بسیار واضح مشاهده کند.
11. طراحی ارگونومیک، کاربردی و آسان برای کار. کیفیت ساخت خوب اما در عین حال وزن سبک و ردپای کوچک به T-960 اجازه می دهد تا به راحتی روی نیمکت قرار گیرد، حمل و نقل یا ذخیره شود.


بنیاد برای مجموعه موج:

1. تئوری لحیم کاری مجدد و موج دما

هنگامی که برد PCB وارد ناحیه گرمایش (ناحیه خشک) می شود، حلال و گاز موجود در خمیر لحیم تبخیر می شود. در همان زمان، شار می تواند پد و نوک و پایه اجزا را مرطوب کند. خمیر لحیم ذوب می شود، فرو می رود و پد را می پوشاند و باعث می شود پد و پین های اجزا اکسیژن را عایق بندی کنند. برد PCB وارد ناحیه حفظ حرارت می شود. برد PCB و اجزا به طور کامل از قبل گرم می شوند. در صورت آسیب رساندن به PCB و اجزا زمانی که وارد ناحیه جوشکاری می شود و دما به سرعت گرم می شود. هنگامی که برد PCB وارد ناحیه جوشکاری می شود، دما افزایش می یابد و خمیر لحیم ذوب می شود. هنگامی که برد PCB وارد ناحیه خنک کننده می شود، خمیر لحیم مایع، نقاط لحیم کاری جامد می شوند. فرآیند مجدد به پایان رسیده است.

دما کلید کیفیت جوشکاری است. شیب گرم شدن دمای واقعی و تنظیم شده و دمای اوج باید مطابقت داشته باشد. قبل از اینکه دما به 160 درجه سانتیگراد برسد، لطفاً سرعت گرم شدن را در حدود 1 درجه سانتیگراد در ثانیه کنترل کنید. اگر خیلی سریع گرم شود، برد PCB و اجزا آسیب می بینند و برد PCB ممکن است از شکل خارج شود. از طرف دیگر، شار خیلی سریع تبخیر می شود. و ساختن توپ قلع لحیم کاری آسان است. دمای اوج را 20 درجه سانتیگراد تا 40 درجه سانتیگراد بالاتر از نقطه ذوب خمیر لحیم تنظیم کنید. زمان مجدد را 10 ثانیه تا 60 ثانیه تنظیم کنید. اگر دمای اوج کم باشد یا زمان مجدد کوتاه باشد، بر کیفیت جوشکاری تأثیر می گذارد و جدی باعث می شود خمیر لحیم ذوب نشود. اگر دمای اوج بالا باشد یا زمان مجدد طولانی باشد، قدرت فلز اکسید می شود و بر کیفیت جوشکاری تأثیر می گذارد و جدی باعث آسیب دیدن اجزا و برد PCB می شود.
2. تنظیم موج دما

موج را با توجه به خمیر لحیم و پایه فوق تنظیم کنید. خمیر لحیم مختلف، امواج مختلف را انتخاب و تنظیم کنید. علاوه بر این، موج دما با PCB، چگالی و اندازه اجزا مرتبط است. به طور کلی دمای جوشکاری بدون سرب باید 40 درجه سانتیگراد بالاتر از نقطه ذوب باشد.

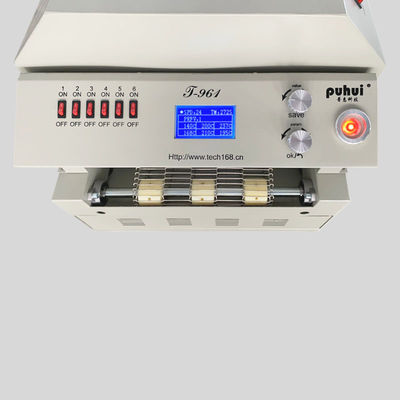

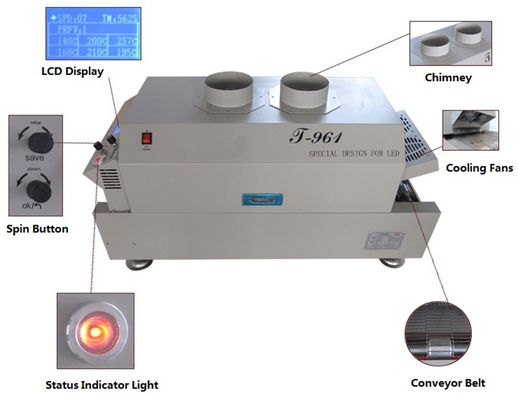

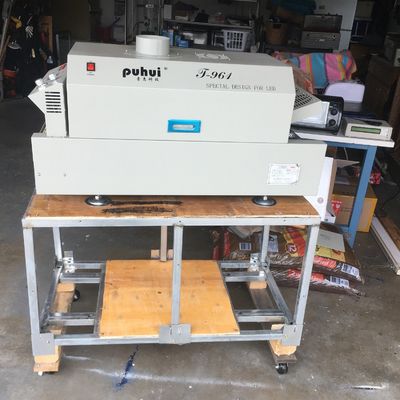

100٪ تصاویر واقعی به شرح زیر:

T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 0


T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 1


T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 2


T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 3


T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 4


توصیه خط تولید SMT کوچک:

T961 اجاق پودر بازپرداخت دسکتاپ با کانویر 730*230mm 6 temp zone دستگاه جوش 3.5KW 5

گارانتی:

دستگاه کامل دارای یک سال گارانتی از زمان خرید و خدمات مادام العمر است.
ما همیشه قطعات یدکی دستگاه را ارائه می دهیم، عرضه مستقیم کارخانه قابل اعتماد.
ما پشتیبانی پرسش و پاسخ آنلاین و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.

ارائه خدمات پس از فروش یک به یک. هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
