دستگاه چاپ خمیر لحیم SMT تمام اتوماتیک E6 با قابلیت چاپ 600x350 میلی‌متر

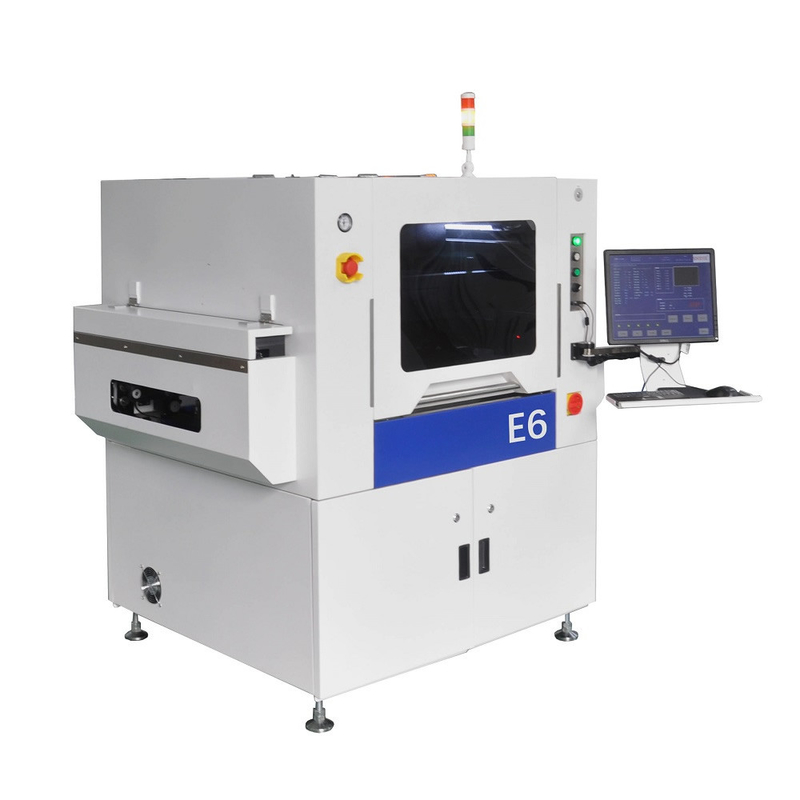

تصویر بزرگ : دستگاه چاپ خمیر لحیم SMT تمام اتوماتیک E6 با قابلیت چاپ 600x350 میلی‌متر

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Charmhigh
گواهی:	CE
شماره مدل:	E6
سند:	E6 - catalog.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	$11600
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	10-20 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	50 در ماه

مخاطب

دستگاه چاپ خمیر لحیم SMT تمام اتوماتیک E6 با قابلیت چاپ 600x350 میلی‌متر

شرح

دقت موقعیت را تکرار کنید:	0.01 میلی متر	سرعت چاپ / زمان چرخه:	10 تا 200mm/s
حداکثر اندازه PCB:	600*350 میلی متر	حداقل اندازه PCB:	50*50 میلی متر
اندازه قاب:	470 (W) x 370 (D) میلی‌متر ~ 736 x 736 میلی‌متر	طول اسکاج:	220-500 میلی متر
وزن خالص:	950	بعد:	1482 x 1140 x 1535 میلی‌متر ( W x D x H )
منبع تغذیه:	220VAC 50-60Hz 1700W	سیستم عامل:	ویندوز 7
برجسته کردن:	چاپگر چاپی E6 SMT

پرینتر خمیر لحیم SMT تمام اتوماتیک E6 با دید

دستگاه چاپ صفحه تمام اتوماتیک خمیر لحیم E6 با دقت بالا برای خط مونتاژ SMT و خط تولید با ظرفیت 600x350 میلی متر.

مشخصات محصول

استیج بالابر با پیچ های سربی با دقت بالا
حرکت استنسیل بالا و پایین با پیچ های سربی بی صدا با دقت بالا
دستگاه تمیز کننده استنسیل اتوماتیک برای عملکرد بدون نگرانی
سیستم پیشرفته یادگیری تصویر MARK برای تصحیح آسان موقعیت مرکزی PCB و استنسیل
فناوری بازنشانی پیوند تمام محور برای بازگشت سریع به موقعیت اولیه
تنظیم سریع و آسان پارامترهای تغییر برای تغییرات سریعتر خط
گزینه های نورپردازی متعدد برای مدیریت نقاط مرجع روی بردهای PCB با رنگ های مختلف
تنظیمات مجوز کاربر برای جلوگیری از تغییر تصادفی پارامترهای تجهیزات

مشخصات فنی

اندازه قاب خالص (قاب خارجی)	470(W)x370(D)mm تا 736x736mm
اندازه برد مدار	50x50mm تا 600(W)x350(D)mm
سیستم عامل	ویندوز 7
ضخامت برد مدار	0.4 تا 6 میلی متر
سرعت چاپ	10 تا 200 میلی متر بر ثانیه
سیستم تنظیم بصری	اتوماتیک (هر شکلی)
تاب برداشتن برد مدار	حداکثر قطر PCB 1%
نوع اسکویجی	اسکویجی فولادی/اسکویجی لاستیکی زاویه اختیاری (45 درجه/60 درجه)
اندازه قابل تنظیم محور XY	±10 میلی متر
زاویه چاپ قابل تنظیم	±2 درجه
تکرار موقعیت یابی	±0.01 میلی متر
زمان چرخه انتقال	15 ثانیه (بدون احتساب زمان چاپ و تمیز کردن)
ارتفاع انتقال	900±20 میلی متر
موقعیت یابی PCB - حالت پشتیبانی	سوزن لوله مغناطیسی و جذب خلاء
حالت چاپ	چاپ تکی/دوبل
میدان دید دوربین	8x6 میلی متر
نقطه مرجع بصری	هر نقطه مرجع، پد جوش، 0.5 تا 3 میلی متر
منبع تغذیه	220 ولت AC 50-60 هرتز 1700 وات
منبع فشار هوا	4.5-6 کیلوگرم بر متر مربع
وزن	950 کیلوگرم
جهت انتقال	ورود از چپ خروج از راست/ورود از راست خروج از چپ/ورود از چپ خروج از چپ/ورود از راست خروج از چپ/ورود از راست خروج از راست
حجم	1482x1140x1535 میلی متر (عرضxعمقxارتفاع)

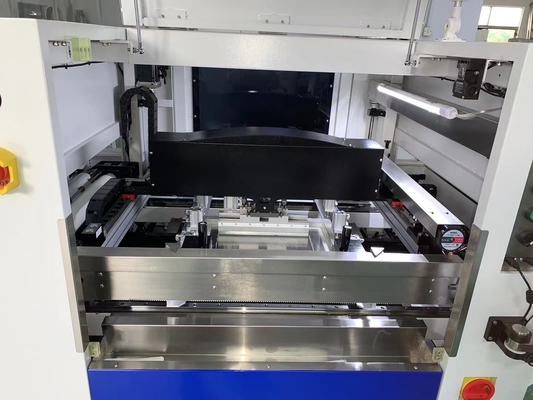

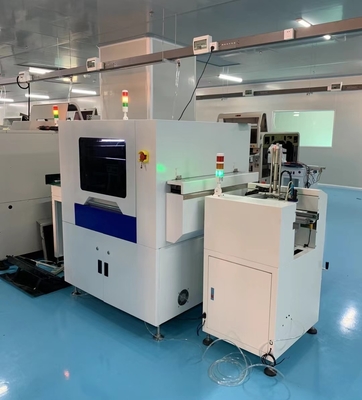

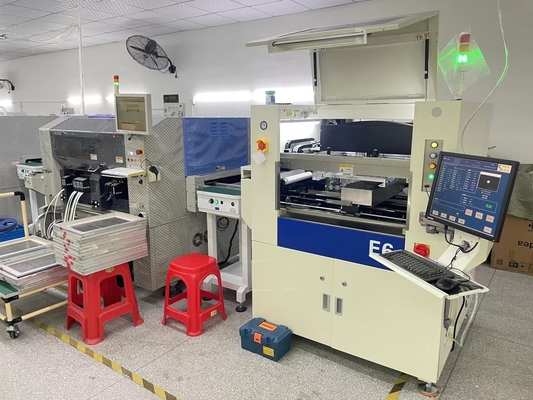

تصاویر محصول

خدمات و گارانتی

کل دستگاه دارای دوره گارانتی 1 ساله از تاریخ خرید با خدمات مادام العمر می باشد. ما قطعات یدکی مستقیم از کارخانه را با تضمین، پشتیبانی پرسش و پاسخ آنلاین و عیب یابی، و خدمات مشاوره فنی ارائه می دهیم.

هر دستگاه قبل از ارسال 100% تست می شود. ما خدمات پس از فروش یک به یک ارائه می دهیم.
