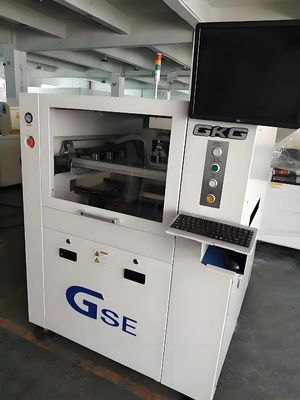

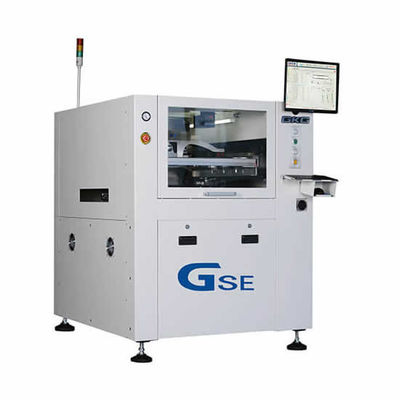

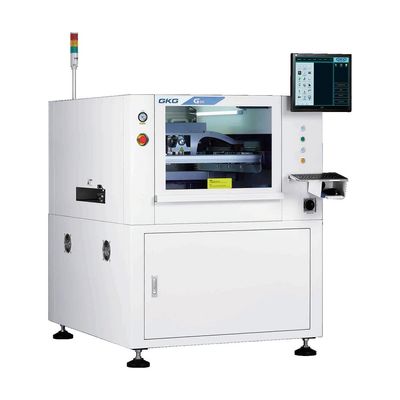

ماشین چاپ صفحه نمایش با دقت بالا GKG GSE کاملا خودکار چاپگر پیست سولدر SMT چاپگر استنسل
توضیحات
چاپگر استنسیل خودکار GKG GSE از یک نور حلقه ی یکنواخت و یک نور هم محوری درخشان استفاده می کند که دارای یک تابع روشنایی تنظیم پذیر است.این تضمین می کند که همه انواع نقاط علامت را می توان به دقت تشخیص داداین پرینتر برای انواع مختلف PCB مناسب است، از جمله آنهایی که دارای پوشش قلع، مس، پوشش طلا، اسپری قلع و FPC هستند، صرف نظر از رنگ.
با استفاده از مدل ریاضی ثبت شده GKG، این چاپگر دقت بالایی را تضمین می کند. سیستم تمیز کردن کامل خودکار چاپگر استنسل GKG GSE با سه روش تمیز کردن مجهز است:تمیز کردن خیساین روش ها می توانند به صورت ترکیبی یا دستی مورد استفاده قرار گیرند اگر مشتری ترجیح دهد زمان تمیز کردن را کاهش دهد و بهره وری تولید را افزایش دهد.سیستم پاک کننده طراحی شده جدید اطمینان حاصل می کند تماس کامل با استنسیل، و افزایش مکش خلاء به طور موثر خمیر باقیمانده را از شبکه حذف می کند و به طور خودکار تمیز می شود.
قطعه CCD و سیستم تمیز کردن دستگاه GKG GSE جدا شده اند. هنگامی که CCD در حال کار است، به طور مستقل حرکت می کند تا بار بر روی سرو موتور کاهش یابد.در نتیجه سرعت و دقت ماشین را بهبود می بخشد. سیستم چسبندگی فریم شبکه فولادی بسیار قابل سازگاری چاپگر می تواند فریم های صفحه نمایش را از تمام اندازه ها چاپ کند و امکان تغییر سریع مدل را در طول عملیات خط تولید فراهم می کند.
پارامترهای فنی اصلی دستگاه چاپ پسته ی خودکار GKG GSE:
(1) دقت چاپ: ±0.025mm
(2) تکرار پذیری: ±0.01mm
(3) چرخه چاپ: <7.5s
(4) اندازه فریم صفحه نمایش از 420 × 520mm737 × 737mm است
(5) اندازه PCB قابل چاپ از 50 × 50mm 400 × 310mm است
ویدیوی تولید واقعی کارخانه Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| مشخصات GKG GSE چاپگر استنسل خودکار: |
| مدل |
GSE |
| قاب استنسل |
حداقل اندازه |
۳۷۰*۳۷۰ میلی متر |
| حداکثر اندازه |
737*737 میلی متر |
| PCB |
حداقل اندازه |
50*50 میلی متر |
| حداکثر اندازه |
۴۰۰*۳۴۰ میلی متر |
| ضخامت PCB |
0.4 ¥6 میلی متر |
| فاصله پایین PCB |
15 میلی متر |
| GAP (به سرعت) |
0 20 mm |
| ارتفاع کانویر |
900 ±40 میلی متر |
| جهت حمل کننده |
L>R، R>L، R>R، L>L (برنامه کنترل شده) |
| تنظیم عرض کانویر |
ماشین |
| سرعت کانویر |
1500mm/s ((MAX)) ، کنترل برنامه |
| روش انتقال |
راه آهن حمل و نقل یک مرحله ای |
| رابط I/O |
SMEMA |
| محل PCB |
سیستم پشتیبانی |
پین مغناطیسی، بلوک پشتیبانی، و به صورت دستی تنظیم سیستم عامل کار |
| سیستم قفل |
بیش از بالا و انعطاف پذیر طرف clamping |
| فشار جارو |
0 10 کیلوگرم |
| سرعت چاپ |
10 ️ 200 میلی متر در ثانیه |
| سیستم تمیز کردن |
اتوماتیک مرطوب / خشک / خلاء (3 راه) |
| CCD FOV |
8 × 6 میلی متر |
| هماهنگی اعتماد |
ماشین |
| حالت چاپ |
چاپ با یک یا دو جارو |
| نوع جاروبرقی |
از جنس لاستیک یا فولاد (زاویه 45/55/60) |
| چشم انداز |
سیستم بالا و پایین نگاه کردن، دوربین دیجیتال، موقعیت سنجی هندسی |
| عملکرد ماشین |
| دقت موقعیت تکرار |
±0.01 میلی متر |
| دقت چاپ |
±0.025 میلی متر |
| زمان چرخه |
< 8 s |
| (به استثنای زمان چاپ و تمیز کردن و دوربین) |
| الزامات عملیاتی ماشین |
| تامین هوا |
4 ️ 6 بار |
| منبع برق |
AC، 220 V ± 10٪، 50/60 Hz، تک فاز |
| مصرف برق |
3 کیلو وات |
| دمای کار |
-20°C تا +45°C |
| رطوبت عملیاتی |
30 ٪ 60٪ |
| کنترل چاپگر |
کنترل شده توسط کامپیوتر |
| ابعاد ماشین |
1158 x 1362 x 1463 میلی متر (L x W x H) |
| سیستم عامل |
ویندوز ایکس پی یا بالاتر |
| وزن ماشین |
حدود 1000 کیلوگرم |
| توضیحات خاص ممکن است با پیشرفت و پیشرفت تکنولوژیکی تغییر کند. اگر محصول مطابقت نداشته باشد، محصول واقعی غالب می شود. |

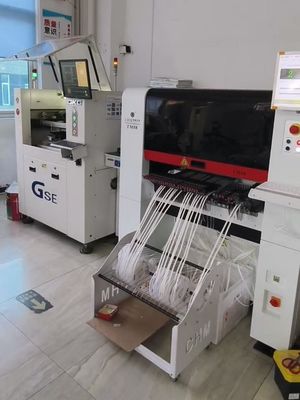

محل توليد خط توليد SMT کاملا اتوماتيك:
خط تولید کارخانه SMT Charmhigh، ما هر روز PCB تولید می کنیم تا ثبات ماشین را تضمین کنیم.
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما خدمات پس از فروش یک به یک را ارائه می دهیم. هر ماشین 100٪ قبل از ارسال آزمایش شده است.
