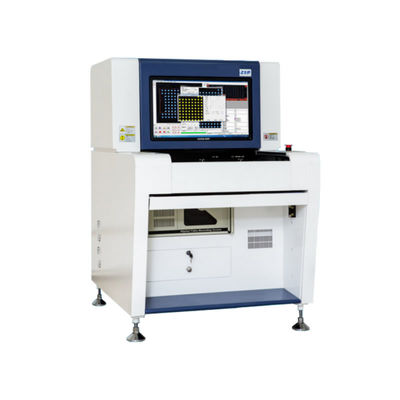

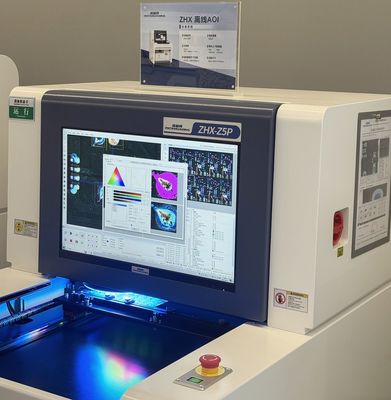

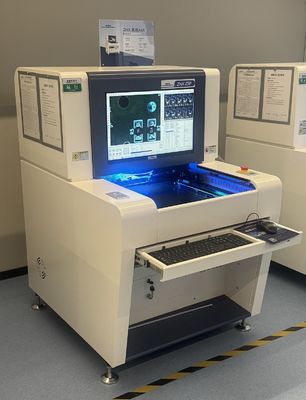

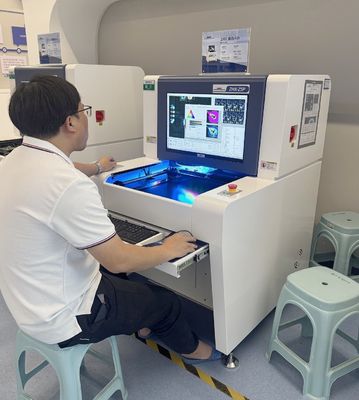

AOI انعطاف پذیر Z5P دستگاه بازرسی نوری خودکار SMT برای تولید خط مونتاژ PCB
AOI هوشمند چند منظوره، اندازه PCB 25*25mm - 480*330mm، پشتیبانی از دوربین رنگی 0201، 500 مگاپیکسلی
توضیحات:
دستگاه بازرسی نوری خودکار Z5P Off-line دارای چند برنامه، آزمایش چند صفحه و تغییر خودکار بین برنامه های آزمایش جلو و عقب، سیستم تشخیص بارکد دوربین هوشمند،ترکیب برنامه ریزی از راه دور و عملکردهای کنترل ارتفاع.
ویژگی های Z5P:
1. می تواند به طور موثر در پس از چاپ، قبل از ریفلو، پس از ریفلو، جوش موج، و دیگر آزمایش های غیر استاندارد مرتبط استفاده شود.
2. کنترل برنامه هوشمند، می تواند برنامه ها را به طور خودکار توسط دوربین صدا کند و بارکد یا برچسب بر روی PCB را شناسایی کند.
3. می تواند با سایر تجهیزات ایستگاه از طریق ماژول ارتباطات و اتصال بدون درز با MES ارتباط برقرار کند.
4الگوریتم تست نرم افزار می تواند به طور انعطاف پذیر و آزادانه ترکیب شود تا دقت کنترل را بهبود بخشد.
5. پشتیبانی از حالت سرور داده های بزرگ، می تواند کنترل مرکزی متمرکز توسط نرم افزار SPc، یک اپراتور کنترل دستگاه های متعدد.
6- عملکرد هشدار داده های هوشمند، بر اساس نیازهای مدیریت تولید کاربر برای کنترل داده ها، اطلاعات هشدار ویژه باید توسط مدیر شناخته شود،برای اطمینان از کنترل دقیق کیفیت محصول.
مزاياي Z5P:
1الگوریتم ها و فن آوری های متعدد ترکیب شده و با هم اعمال می شوند.
2بررسی همزمان برای چند صفحه و تغییر بازرسی از دو طرف صفحه (بخش های بالا و پایین) باعث بهبود کارایی بازرسی می شود.
3.برکد های دوربین هوشمند سیستم شناسایی. ((می تواند 1D و 2D بارکد شناسایی).
4سیستم نظارت بر ماشین های متعدد، می تواند به خوبی از تمام شرایط تولید آگاه باشد.
5برنامه نویسی از راه دور و عیب یابی نرم افزار را آسان تر و راحت تر می کند.
| دسته بندی |
ماده |
مشخصات |
|
شناخت
سیستم
|
بازرسی |
استفاده از الگوریتم های متعدد به صورت مصنوعی مانند WDM، تکنولوژی کنتراست رنگ تصویر، تجزیه و تحلیل وکتور رنگ، شباهت، دو-
تکنولوژی مدیریت ارزش OCR تحلیل کنتور، بازرسی توپ سولدر و تکنولوژی تجزیه و تحلیل موج DlP و غیره. |
| دوربین |
دوربین رنگی 5MP: 20um (15um,10um برای گزینه) |
| چراغخانه |
3 حلقه RGB LED چراغ خانه، با coaxialoptical ویژه برای گزینه. |
| سرعت پردازش تصویر |
0201 چیپ |
≤10ms |
| زمان هر تصویر |
≤170ms |
| موارد بازرسی |
نقص های پاست پرینتیگ |
اشتباه تراز شده، سرریز شده، ناکافی، باز شده، لکه خورده |
| عیب ها را برطرف می کند |
گمشده، ناهموار، منحرف، سنگ قبر، بیلبورد، سرنگون، قطب معکوس، اشتباه، آسیب دیده |
| نقص های جوش |
بیش از حد، ناکافی، جوش کوتاه، لکه، جوش نادرست |
| حلقه زدن موج |
بیش از حد، ناکافی، کوتاه، بیش از حد جوش، خالی جوش |
| اقدامات ضد استاتیک |
قطب برق ضد ایستاتیک، تاج ضد ایستاتیک |
|
مکانیسم
سیستم
|
اندازه PCB |
|
25x25mm~480x330mm، می تواند اندازه بزرگتر را با توجه به خواسته های مشتریان انجام دهد |
| ضخامت PCB |
|
±2mm |
| تحمل PCB Warp |
|
0.5mm - 5.0mm |
| تصفیه قطعات |
|
TOP<28/اختیاری:55mm؛ BOT<75mm |
| حداقل قسمت های فضای |
|
20um: 0201چپ0.4Pitch IC,15um:01005Chip، 0.3Pitch IC |
| پلتفرم XY |
راننده |
سیستم سرو AC |
| جهت گیری |
<10um |
| سرعت حرکت |
۷۰۰ میلی متر در ثانیه |
| سیستم نرم |
سیستم عملیاتی |
مایکروسافت ویندوز 10 |
| کنترل و تشخیص |
ویژگی ها |
به طور خودکار برنامه را صدا کنید و سمت بالا یا پایین PCB را شناسایی کنید، برنامه نویسی PCB را پشتیبانی نکنید، ارتباطات هوشمند، اتصال با MESعملکرد هشدار داده های هوشمند |
| عملیات |
برنامه نویسی گرافیکی، آسان برای کار، الگوریتم های متعدد می تواند ترکیب رایگان باشد، پشتیبانی از ramming برنامه های آفلاین 8debugging:به طور خودکار گزارش های SPC را تولید می کند |
| مارک |
شماره ها |
3 نمره می تواند انتخاب شود |
| شناخت سرعت |
0.5s/pcs |
| سایر محصولات |
ابعاد ماشین (LxWxH) |
868x1055x1365 میلی متر |
| وزن |
~ 310 کیلوگرم |
| منبع برق |
AC220V:10٪، تک فاز 50/60HZ، مصرف برق 600W |
| محیط کار |
دمای10-40C رطوبت 30-80% RH |

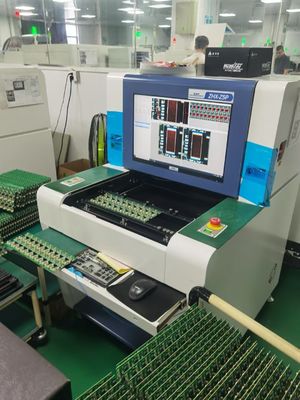

صددرصد عکس هاي واقعي
تکنولوژی استخراج و تجزیه و تحلیل رنگ اصلی
از طریق استخراج رنگ میکرو ویژه از تصویر شات، با توجه به قالب استاندارد مجموعه خاص نسبت گرانش خاص سطح میکرو رنگ، تجزیه و تحلیل تصویر و پردازش،به طوری که به طور دقیق تر نیاز به تشخیص محتوای، دقت تشخیص بالا است. استفاده منطقه ای از چند علامت و چند صفحه می تواند بهتر با الزامات آزمایش محصولات سازگار شود و کاربرد بیشتری دارد.
الگوریتم هوشمند تشخیص دانه های قلع
از طریق تجزیه و تحلیل و عملکرد رنگ، روشنایی و شکل و ویژگی های رنگ گره های قلع بر روی بستر، گره های قلع بر روی بستر می تواند شناسایی و تجزیه و تحلیل شود.گره های قلع بر روی اجزای جداگانه قابل تشخیص است، و دانه های لاستیکی در کل صفحه نیز می تواند توسط قاب تصویر کلی بستر تشخیص داده شود.
الگوریتم های چند جعبه واحد
استفاده جامع از الگوریتم های مختلف میزان تشخیص مستقیم محصول را بسیار بهبود می بخشد و میزان قضاوت اشتباه را کاهش می دهد و اثر آزمایش بهتر است.یک جعبه تشخیص واحد برای تحقق ادغام الگوریتم های تشخیص چندگانه استفاده می شود، و کیفیت محصول با تجزیه و تحلیل اصل از زاویه های مختلف تجزیه و تحلیل و شناسایی می شود.
