جزئیات محصول:
|
روش کنترل: | صفحه نمایش لمسی + PLC | عرض PCB: | 50-250 میلی متر (W) |
---|---|---|---|
موج شماره: | 2 عدد؛ طول 800 میلی متر | وزن خالص: | 550 کیلوگرم |
ابعاد: | 2600*1200*1700 میلی متر | سرعت نوار نقاله: | 0-1800 میلی متر در دقیقه |
برجسته کردن: | تجهیزات جوش موج PCB,ماشین جوش موج اتوماتیک برای PCB,دستگاه سولدر کردن موج PCB بدون سرب,Automatic Wave Soldering Machine For PCB,Lead Free PCB Wave Soldering Machine |

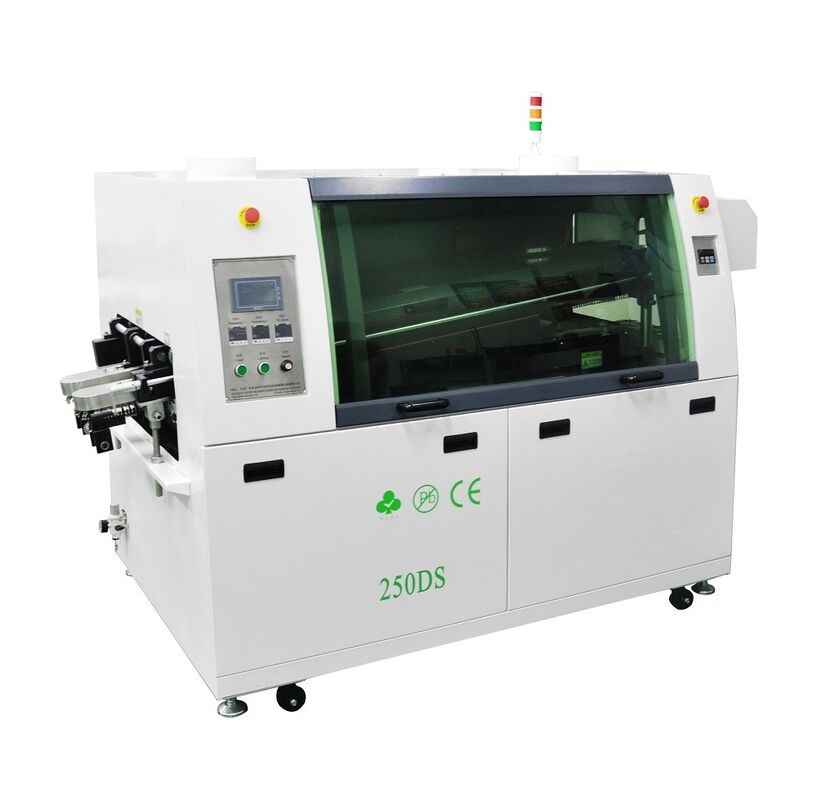

Charmhigh 250DS ماشین سولدر موج خودکار بدون سرب سولدر موج کوچک برای خط تولید DIP خط مونتاژ PCB
توضیحات محصول:
1) مناسب برای جوشاندن قطعات SMD و THT، طراحی ساده، زیبایی دوستانه، مناسب برای نگهداری و نگهداری.
2) منطقه پیش گرم و سیستم تصفیه هر دو از یک طراحی ماژولار مستقیم برای نگهداری و نگهداری آسان استفاده می کنند.
3) منطقه پیش گرم کردن دو مرحله ای با یک منحنی پیش گرم کردن پایدار گرم کردن PCB را بدون تغییر شکل تضمین می کند.
4) مجهز به یک سیستم اسپری ردیابی خودکار هوشمند، منطقه اسپری به طور خودکار با عرض PCB تنظیم می شود.
5) از یک کنترل کننده منطقی قابل برنامه ریزی (PLC) با یک برنامه ردیابی سرعت داخلی استفاده می کند، زمان اسپری را با توجه به انتقال PCB تنظیم می کند
سرعت
6) دارای یک دستگاه تمیز کردن خودکار برای نوزل جریان است که نیاز به تمیز کردن پس از استفاده طولانی مدت را از بین می برد.
شامل یک تابع تنظیم دقیق اسپری برای راحتی بیشتر است.
7) اتاق کوره با ساختار مارپیچی ویژه SINOEVER طراحی شده است و سیستم جوش موج برای جمع آوری خاشاک جوش طراحی شده است، جلوگیری از تولید پودر سیاه شناور.این به شدت تغییر شکل حرارتی را کاهش می دهد و در حالی که اکسیداسیون را کاهش می دهد، برق را ذخیره می کند.
8) ریل راهنما به طور منحصر به فرد توسط SINOEVER طراحی شده است، اطمینان از جوش و انتقال کامل و صاف PCB.
9) استفاده از فن آوری درایو فرکانس متغیر برای کنترل دقیق ارتفاع اوج موج.
10) عناصر گرمایش به طور منحصر به فرد توسط SINOEVER با ذخیره انرژی طراحی شده اند. لوله های گرمایش مادۀ نیکل کرومیوم تحت قرمز گرمایش را فراهم می کنند و عمر طولانی دارند.
11) ویژگی های بیش از حد درجه حرارت، آژیر صوتی و بصری و عملکرد های ترمز اضطراری.
12) سیستم حمل و نقل از یک سیستم کنترل سرعت الکترونیکی متغیر یا فرکانس تبدیل با کنترل حلقه بسته برای سرعت پایدار استفاده می کند.
13) مجهز به یک صفحه فیلتر خروجی اسپری برای تمیز کردن آسان.
14) پنجه های تیتانیوم فصلی آلیاژ تیتانیوم دقیق برای حمل PCB ها؛ صاف، قابل اعتماد و هرگز به جوش نمی چسبند.

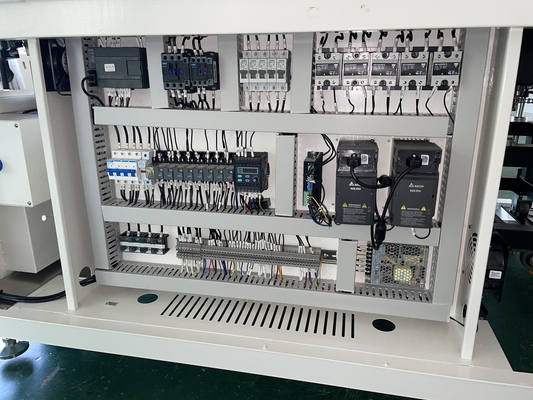

15) کل سیستم کنترل از یک کنترل کننده منطقی قابل برنامه ریزی (PLC) و یک صفحه نمایش کنترل لمسی استفاده می کند، کار را ساده می کند، گفتگوی انسان و ماشین را تسهیل می کند،و اطمینان از قابلیت اطمینان بالا.
مشخصات 250DS
پهنای Borad | حداکثر 250 میلی متر |
ارتفاع کانویر PCB | 750±20 میلی متر |
سرعت حامل PCB | 0-1.8m/min |
طول پیش گرم کردن | 800 میلی متر |
تعداد مناطق پیش گرم کردن | 2 |
دمای پیش گرم کردن | دمای اتاق ~ 350 °C |
نوع مناسب جوش | پسته ی جوش دهنده ی سربدار/ بدون سرب |
ظرفیت پیش گرم کردن | 5KW |
گلدان سولدر موج | 8KW |
مقدار قله ای از امواج جوش | حداکثر ۱۰ میلی متر (عمق ضربه موج جوش تا ۳۰ میلی متر) |
حجم جوش | 180 کیلوگرم |
دمای جوش | دمای اتاق ~ 320 °C |
زاویه کانویر | 3-7 درجه |
کنترل دما | PLC+PID |
مخزن جریان | حداکثر5.2L |
الزامات برق | 3P 5 سیم 380V/220V گزینه |
قدرت برای گرم کردن | 12KW |
قدرت برای کار | حداکثر 5KW |
تامین هوا | 4-7kg/cm212.5L/min |
وزن | حداکثر ۶۰۰ کیلوگرم |

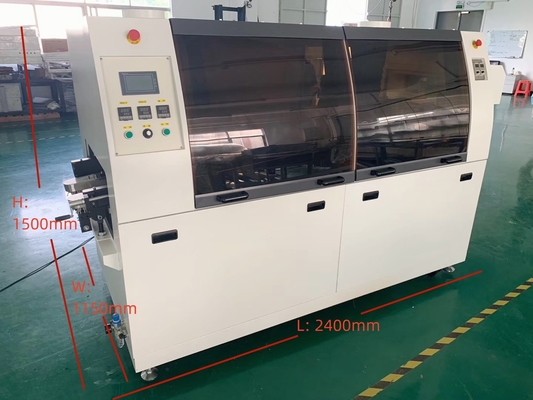

ابعاد | L2400*W1150*H1500 |
