Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0

تصویر بزرگ : Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Charmhigh
گواهی:	CE
شماره مدل:	CHM-551 و CHM-650

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	$7800 & 9000
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	3-5 روز کاری
شرایط پرداخت:	T / T ، Western Union
قابلیت ارائه:	100 در ماه

مخاطب

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0

شرح

سرها:	4 سر (با نازل سامسونگ)	اندازه PCB:	CHM-551: 350x270mm; CHM-551: 350x270mm; CHM-650: 400x350mm CHM-650: 400x350m
سرعت:	CHM-551 & CHM-650: 8850cph (واقعی)	تغذیه کننده:	پشتيباني 50pcs YAMAHA Feeders ((هر دو پنوماتيک و تغذیه الکتريکي)
جزء:	0201 0402 0603 0805 1206 LED2835 ترانزیستور LED5050 SOT TSOP SOP، 0.5mm PLCC CSP QFP BGA	سیستم:	ویندوز، کامپیوتر همراه با ماشین می آید
دوربین:	هر دو 4 دوربین کوچک + 1 آی سی بزرگ + 2 دوربین مارک	تحویل PCB:	CHM-551: 1-section rail ; CHM-551: ریل 1 بخش ; CHM-650: 3-section rail CHM-6
وزن خالص:	551: 320kg; 551: 320 کیلوگرم; 650: 420kg 650: 420 کیلوگرم	تعویض خودکار نازل:	551: with 13-position; 551: با 13 موقعیت; 650: with 19-position 650: با موقع
برجسته کردن:	خط تولید مونتاژ CHMT761P6 , خط تولید مونتاژ PNP , دستگاه Pnp عمودی

CP با دقت بالاK≥1.0 Tدو نوع Charmhigh پیشرفته کوچک 4 سر SMT انتخاب و مکان ماشین

نوع عمودی +تغییر اتوماتیک نوزل + پیچ توپ + نرم افزار هوشمند +پروتکل های ارتباطات خطی SMT

کاتالوگ CHM-551: CHM-551 - کاتالوگ.pdf

کاتالوگ CHM-650: کاتالوگ CHM-650 Charmhigh.pdf

هماهنگي براي هر دو مدل:
1. نوع عمودی + 4 سر 50 تغذیه + (4 دوربین های کوچک، 1 دوربین بزرگ، 2 دوربین های علامت گذاری) + پیچ توپ + تغییر اتوماتیک نوزل + CPK≥1.0
2. تغذیه: 2 گزینه: Yamaha تغذیه پنوماتیک / تغذیه الکتریکی (خرید جداگانه)
3اصلاح اتوماتیک برای انتخاب قطعات، کار یکپارچه با کامپیوتر صنعتی داخلی با سیستم پنجره.
4. دقت و سرعت نصب: اجزای همه پشتیبانی 0201، 0402-5050، SOP، QFN، TQFP، BGA... و غیره سرعت واقعی 8850CPH

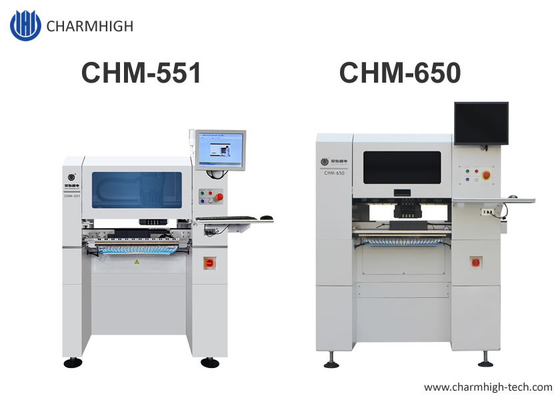

تفاوت های دو مدل:
1اندازه PCB: CHM-551: 350x270mm؛ CHM-650: 400X350mm
3. ترانزیت PCB: CHM-551: یک بخش PCB اتوماتیک؛ CHM-650: 3 بخش اتوماتیک
4ابعاد: CHM-551: 1050x1050x1360mm؛ CHM-650: 1280x1190x1500mm (بزرگ تر)

5وزن خالص: CHM-551: 320kg؛ CHM-650: 420kg (سخت تر)

توضیحات:
این دو مدل مدل هوشمند به روز شده توسط Charmhigh منتشر شده اند.
این یک ماشینی هوشمند 4 سر است که دارای 50 دسته خوراک است.
4 سر قادر به چرخش 360 درجه با نوزل سامسونگ، پشتیبانی از تغذیه های پنوماتیک یاماها، تغذیه های الکتریکی، تغذیه های چوبی با اجزای لوله ای، اصلاح خودکار برای انتخاب اجزای،عملکرد یکپارچه با کامپیوتر صنعتی داخلی.
این یک مدل کم هزینه با پیکربندی بالا است، برجسته این است که آنها دارای دقت بسیار بالا، زمان عمر طولانی، حداقل جزء 0201 پشتیبانی شده برای این نوع از دستگاه های دسکتاپ کوچک هستند.تو ميتوني از اين دستگاه کوچيک استفاده کنيبرای تولید دسته های کوچک با 100٪ نتیجه قرار دادن کامل.

مشخصات CHM-551
ابعاد	1050 ((L) x 1050 ((W) x 1360mm ((H)
وزن	320 کیلوگرم
قدرتعرضه	AC220V (50Hz، تک فاز) ، 1.5KW
تامین هوا	0.5MPa ~ 0.6MPa
تولید خلاء	ژاپن ژنراتور خلاء PISCO
سر نصب	4 سر
سرعت نصب	8850cph ((IPC9850)
ارتقای دقت	(XY) ± 0.06mm؛ CPK≥1.0
دقت کنترل	5μm
ارتفاع قطعات	12 میلی متر
نوع قطعه	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA و غیره (مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
ضخامت PCB	0.6mm ~ 3.5mm
اندازه PCB	۳۵۰ میلی متر ((L) × ۲۷۰ میلی متر ((W)
تحویل PCB	کانویر اتوماتیک یک بخش

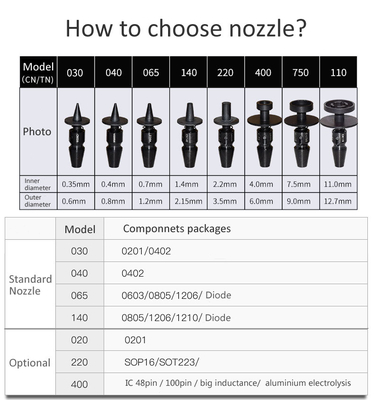

تغییر نوزل	تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ)
سیستم کنترل	کامپیوتر صنعتی داخلی (سیستم ویندوز) مجهز به مانیتور، کیبورد و ماوس
سیستم درایو	محور X&Y که توسط سرو موتورها رانده می شود؛ با استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال	پیچ توپ + راهنمای خطی
سیستم تغذیه	50 یاماهااسلات های تغذیه ی الکتریکی و پنوماتیک استاندارد 8 میلی متری (همچنین مناسب برای سینی IC + چوب / لوله / تغذیه لرزش)
سیستم بینایی	دوربین عکس فوری x 4 (سطح قطعات قابل استفاده: 14mmx14mm) دوربین IC x 1 (سطح قطعات قابل استفاده: 36mmx36mm) دوربین مارک x 2

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0 0

مشخصات CHM-650
ابعاد	1280mm ((L) x1190mm ((W) x1050mm ((H)
وزن	310 کیلوگرم
قدرتعرضه	AC220V/110V (50Hz، یک فاز) ، 2.1kW
تامین هوا	0.5MPa ~ 0.7MPa
تولید خلاء	ژنراتور خلاء
سر نصب	4 سر
سرعت نصب	9000cph ((بهترین)
ارتقای دقت	±50μm@μ±3σ/چیپ
دقت کنترل	5μm
ارتفاع قطعات	12 میلی متر
نوع قطعه	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA و غیره (مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
ضخامت PCB	0.6mm ~ 3.5mm
اندازه PCB	400mm ((L) × 350mm ((W)
انتقال PCB	حمل اتوماتیک سه بخش
تغییر نوزل	تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ)
سیستم کنترل	کامپیوتر صنعتی داخلی (سیستم ویندوز) مجهز به مانیتور، کیبورد و ماوس
سیستم درایو	محور X&Y که توسط سرو موتورها رانده می شود؛ با استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال	پیچ توپ + راهنمای خطی
سیستم تغذیه	50 Yamaha 8mm استانداردی قطعات تغذیه پنوماتیک / الکتریکی (همچنین برای سینی IC و تغذیه چوب مناسب است)
سیستم بینایی	دوربین عکس فوریx4 (سطح قطعات قابل استفاده:16mmx16mm); IC camerax1 (سطح قطعات قابل استفاده:36mmx36mm); علامت camerax2

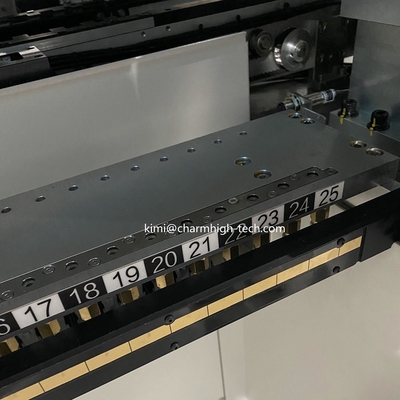

ياماها تغذيه کننده پنوماتيک و تغذيه کننده الکتريکي هم با هم سازگار هستند:
گزینه: 8 میلی متر، 12 میلی متر، 16 میلی متر، 24 میلی متر، تغذیه لرزش، سینی IC (به طور جداگانه خریداری شود)

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0 1

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0 3

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0 4

خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی از ماشین را تامین می کنیم، کارخانه تامین مستقیم قابل اعتماد است.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
خدمات پس از فروش یک به یک را ارائه دهید.هر ماشين 100 درصد قبل از ارسال تست شده
پشتیبانی فنی و تماس:
کیمی لیو
شركت تكنولوژى شارم هاي
موب/ واتساپ: 0086 135 106 75756
اسکایپ: کیمیلو89
ایمیل:kimi@charmhigh-tech.com
خوش آمديد که ما رو دنبال کنيدیوتیوب: https://www.youtube.com/@KimiLiuCharmhigh/videos
اگر می خواهید اطلاعات بیشتر و فیلم ها را ببینید، لطفاً با ما از طریق ایمیل تماس بگیرید.
ما اولين بار به شما جواب ميديم

Charmhigh High Precision 4 Heads SMT Pick and Place Machine تغییر اتوماتیک نوزل CPKCPK≥1.0 5
