جزئیات محصول:
|
| تثبیت موقعیت: | موقعیت دو دوربین دید | اندازه دستگاه: | L 855mm * W 535mm * H 335mm |
|---|---|---|---|
| منطقه PCB: | 10 میلی متر * 10 میلی متر ~ 355 میلی متر * 355 میلی متر | دقت کار: | 25 0.025 میلی متر |
| سرعت نصب: | 2800cph (vision on) ; 2800cph (دید روشن) 4000cph (vision off) 4000cph (دید خ | ||
| برجسته: | CHMT36VA دستگاه انتخاب و قرار دادن جدول بالا,تجهیزات قرار دادن SMT بالا جدول,CHMT36VA SMD انتخاب و محل دستگاه |
||
حراج فوق العاده!
29 فیدر 2 هد Vision Camera CHMT36VA + PC خارجی ،
دسکتاپ SMT Pick and Place Machine ، تولید دسته کوچک ، نمونه سازی اولیه
SMD Surface Mounting نسخه انگلیسی 110v 220V CE گذشت
حمل و نقل توسط TNT..DHL .. یا می توانید از کارخانه ما تحویل بگیرید!
فیلم کار:
فیلم کار CHMT36VA از ایتالیا:
www.youtube.com/watch؟v=FJoGJK79luU
CHMT36VA LED قرار دادن - فیلم تولید:
www.youtube.com/watch؟v=jYD_1U8pUm0
بارگیری کاتالوگ از اینجا:CHMT36VA.pdf
شرح:

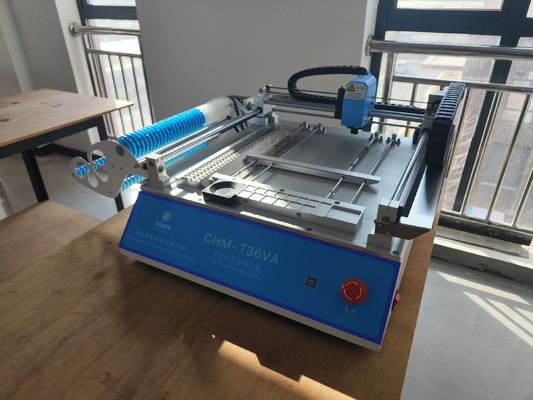

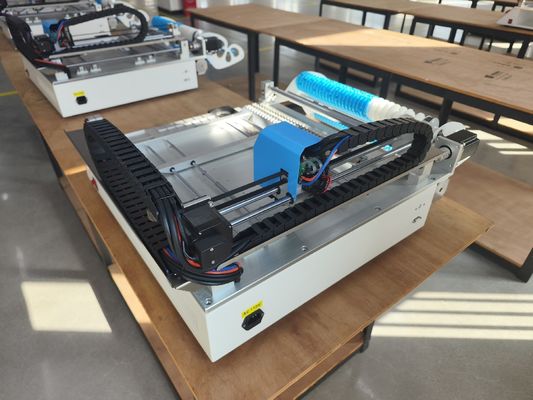

CHMT36VA یک ماشین انتخاب و مکان دسکتاپ مبتنی بر دید است که نیاز به اتصال کامپیوتر خارجی با سیستم ویندوز 7 دارد.با مدل اقتصادی ارزان قیمت بسیار قابل اعتماد است ، این دستگاه کوچک پلت فرم همراه با سیستم دید پیشرفته ، کنترل حلقه بسته ، پشته های مواد 29 قطعه است.نرم افزار با دقت بالا و عملکرد آسان.این سازگار با انواع مختلف قطعات 0402-5050 ، SOP ، QFN ، TQFP ... بسیار مناسب برای سازندگان نمونه ، علاقه مندان ، توسعه دهندگان و گروه های توسعه و تولید دسته های کوچک ، شما فقط نیاز به تهیه یک کامپیوتر دارید که دارای پورت USB باشد.
پارامتر اصلی
| مدل | CHM-T36VA |
| منطقه PCB | 10 میلی متر * 10 میلی متر - 355 میلی متر * 355 میلی متر |
| محور XY سفر | 420 * 460 میلی متر |
| محدوده متحرک محور Z | 15 میلی متر |
| سرهای قرارگیری | 2 عدد |
| فیدر |
8mm = 22pcs، 12mm = 4pcs، 16mm = 2pcs، 24mm = 1pcs، سینی IC جلویی = 14 عدد ، سینی IC مشخص شده توسط کاربر |
| سیستم بینایی | دوربین های دوتایی (دوربین های بالا و پایین) |
| راندن | حلقه بسته سیستم سروو درایو کنترل ، اطمینان حاصل کنید که هرگز قدم را از دست ندهید |
| تشخیص Z بازگشت از خود محور | بله ، از شکستن نازل جلوگیری کنید |
| خود برگشتن سنجاق را بکشید | آره |
| نشت روش تشخیص مواد | تشخیص خلاuum ، تشخیص بینایی |
| سرعت نصب | 4000cph (دید خاموش)2800cph (دید روشن) |
| دقت نصب | 25 0.025 میلی متر |
| اجزاء | 0402-5050 ، SOP ، QFN ، (عرض نوار: 8 میلی متر ، 12 میلی متر ، 16 میلی متر ، 24 میلی متر) |
| بعد ماشین | L 960mm * W 705mm * H 335mm |
| پمپ خلاuum | -92KPA (2 عدد ، نوع داخلی ، بی صدا) |
| منبع هوای خارجی | بدون نیاز (دستگاه ساخته شده در پمپ خلاute صاف 2 عدد) |
| رایانه شخصی خارجی | بله (نرم افزار سازگار با windows7) |
| ولتاژ | 220 ولت (110 ولت) ، 50 هرتز |
| نرم افزار سازگار | طراح آلتیوم ، Protell99SE ، PADS ، Kicad ، Eagle ، Cadint ، Cadence Orcad ، Cadence Allegro ، PROTEUS ... و غیره |
| وزن ناخالص | 70 کیلوگرم / 107 * 78 * 50 سانتی متر / 0.41 مترمربع |
صنعت برنامه های کاربردی:
صنعت لوازم خانگی ، صنعت الکترونیک خودرو ، صنعت برق ، صنعت LED ، امنیت ، صنعت ابزار و متر ، صنعت ارتباطات ، صنعت کنترل هوشمند ، صنعت اینترنت اشیا (IOT) و صنعت نظامی و غیره

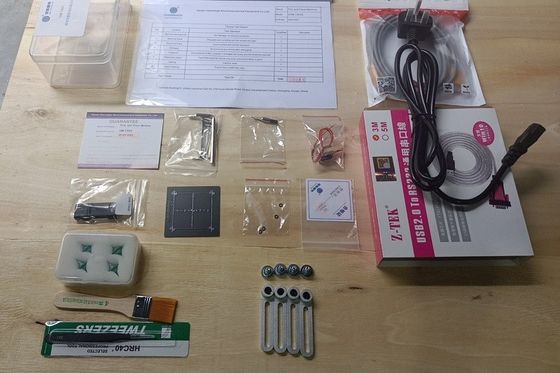

لوازم جانبی استاندارد CHMT36VA:
1) دستگاه انتخاب و قرار دادن دسک تاپ SMT CHMT36VA * 1
2) نازل Juki: کاملا 4 عدد (اندازه 503 ، 504 ، 505 ، 506)
3) فلش USB 8G 1
4) سیم برق: 1
5) سنجاق ها را بکشید: 2
6) سیم پیچ برای پین کششی: 1
7) چربی: 1
8) آچار شش گوش: 6
9) موچین: 1
10) برس: 1
11) کتابچه راهنمای کاربر انگلیسی: 1
ضمانتنامه:
دستگاه کامل از زمان خرید و خدمات مادام العمر دارای مدت ضمانت 1 ساله است
پشتیبانی و همچنین عرضه طولانی مدت قیمت کارخانه.
ما خدمات Q / A و پشتیبانی عیب یابی و مشاوره فنی آنلاین را ارائه می دهیم.
خدمات پس از فروش یک به یک را ارائه دهید.هر دستگاه 100٪ قبل از حمل و نقل خوب تست می کند.
