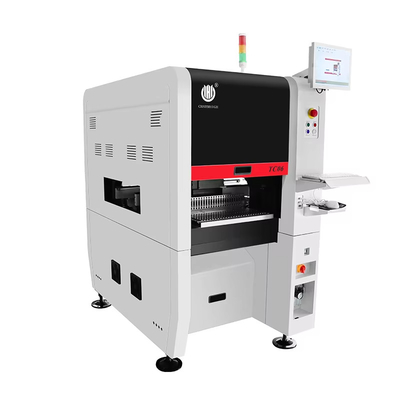

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB
ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB

تصویر بزرگ :  ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: TC06 (6 سر + 50 فیدر)
سند: Charmhigh TC06 - Catalog.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $18000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: ۵ تا ۷ روز کاری
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 20 در ماه

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB

شرح
سرها: 6pcs (با موقعیت تغییر خودکار نازل 19pcs) اندازه PCB: 350 میلی متر (ل) * 300 میلی متر (w)
سرعت: 27800 CPH (بهترین شرایط تحت شرکت ما) تغذیه کننده: پشتیبانی از فیدر الکتریکی 50pcs NXT
جزء: 01005 ، 0201،0402 ، -5050 ، SOP ، QFN ، BGA تا 36*36mm اجزای بزرگتر حداکثر ارتفاع جزء: 12 میلی متر
دوربین: دوربین IC: 1pcs (36x36mm) ؛ دوربین پرواز: 6pcs (16x16mm) ؛ دوربین مارک: 2 قطعه تحویل PCB: تحویل خودکار 3 قطعه با ریل، عرض با نرم افزار قابل تنظیم است
ابعاد: 890mm (l) x1450mm (w) x1500mm (h) منبع برق: AC220V (50 هرتز، تک فاز)
نوع فیدر: فیدر برقی فوجی NXT موتور: سروو موتور پاناسونیک
ضخامت PCB: 0.6-3.5 میلی متر وزن خالص: 900 کیلوگرم

این دستگاه انتخاب و قرار دادن جمع و جور و دوست داشتنی است، اما فوق العاده قدرتمند است.

طراحی باریکدستگاه انتخاب و قرار دادن SMT ماژول TC06 با دقت بالا6 هد 50 فیدر، پشتیبانی از 01005 CPK>1.0

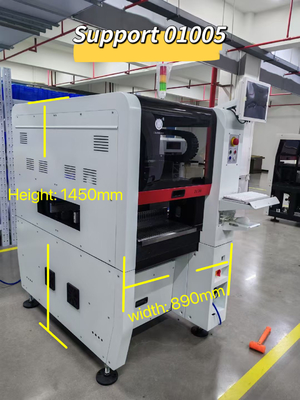

عرض 89 سانتی متر، مناسب برای اکثر درب های اداری و آسانسورها!


پارامترهای Charmhigh TC06:

ابعاد
890mm(L)x1450mm(W)x1500mm(H)
وزن 900 کیلوگرم
منبع تغذیه AC220V (50Hz, تک فاز)، 3kW
منبع هوا 0.5MPa ~0.7MPa
تولید خلاء پمپ خلاء داخلی
تعداد هد نصب 6
سرعت نصب 27800cph (بهینه)
دقت نصب (xy)+30μm, CPK≥1.0
ارتفاع قطعه ≤12mm

نوع قطعه و محدوده قطعه

- حذف مقاومت خازن، دیود استوانه ای، آلومینیوم
خازن، SOT، SOP، QFP، QFN، BGA و غیره.

- اندازه اینچ 01005 تا 36*36mm، و نصب قطعات بزرگتر

ضخامت PCB 0.6mm~3.5mm
اندازه PCB 350mm(L)x300mm(W)
انتقال PCB ریل 3 قسمتی انتقال خودکار، دستگاه پشتیبانی PCB
تغییر نازل تغییر نازل خودکار (کتابخانه نازل 19 سوراخ)
سیستم کنترل کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو

محور X&Y توسط موتورهای سروو پاناسونیک

سیستم انتقال پیچ های اتصال به زمین + راهنماهای خطی
سیستم تغذیه 50 پشته فیدر استاندارد NXT 8mm
(همچنین مناسب برای سینی IC و فیدر چوبی)
سیستم بینایی دوربین پرواز x 6 (اندازه قطعه قابل اجرا: 16mmx16mm);
دوربین IC x 1 (اندازه قطعه قابل اجرا: 36mmx36mm);
دوربین مارک x 2


1. شماره مدل: TC06
2. نام تجاری: Charmhigh
3. پیکربندی اصلی: تمام اتوماتیک درون خطی + تحویل خودکار PCB + 6 هد 50 فیدر  + (xy)+30μm, CPK>1.0 + محور X&Y توسط موتور سروو پاناسونیک + تعویض کننده نازل خودکار + 9 دوربین +  پیچ زمین و راهنماهای خطی +
جبران حرارتی + سرعت بهینه: 27800CPH

4. فیدر: فیدر Fuji Electric (به طور جداگانه خریداری شود)
5. ناحیه PCB:
350mm(L) * 300mm(W)

6. همراه با کامپیوتر و صفحه کلید و ماوس با سیستم ویندوز
7. قطعه: 01005/ 0201/ 0402 / 0603-5050/ دیود/ ترانزیستور/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر 36*36mm IC
8. ابعاد: 89
0 (L) * 1450 (W) * 1500 (H) mm، AC220V (50hz, تک فاز)
9. زمان تحویل: 5-7 روز کاری
10. تحویل: از طریق دریا / تحویل از کارخانه ما به طور مستقیم / ارسال به انبار چین
11. روش پرداخت: حواله بانکی (T/T)
12. بسته بندی: جعبه تخته سه لا


کانال Charmhigh YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos

ویدئوی کار TC06، نصب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY


لیست قطعات:

مورد تعداد مورد تعداد
دستگاه انتخاب و قرار دادن TC06 1 روغن روان کننده 1
نازل ها 8 فیلتر 4
جعبه ابزار 1 اتصال سریع 1
کارت گارانتی 1 پد ماوس 2
راهنمای کاربر 1 کابل برق 2
گزارش تست 1 صفحه کلید 1
برس 1 پد ماوس 1
موچین 1 LCD 1


Charmhigh TC06، 6-هد 50-فیدر: (عرض 890mm)

قالب گیری یکپارچه چدن، ساختار پرتو X فوق العاده قوی.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 0

مزایای TC06:
- پشتیبانی از CPK یک کلید مهم برای انتخاب دستگاه انتخاب و قرار دادن است که فرآیند تولید SMT را پایدارتر می کند.
- ANC: تغییر نازل خودکار، نازل ها را می توان با توجه به اجزا به طور خودکار اختصاص داد و تولید SMT را هوشمندتر و کارآمدتر می کند.
- هد نصب جهانی با دقت بالا: یک دستگاه می تواند نیازهای نصب اجزای مختلف را با پایداری بالا برآورده کند
- ساختار پایه چدنی، دستگاه انتخاب و قرار دادن با سرعت بالا به آرامی کار می کند، بهتر از سنگ مرمر.
- محور X&Y که توسط موتور سروو پاناسونیک هدایت می شود، پایداری و دقت طولانی مدت دستگاه را تضمین می کند.


راه حل های نقطه درد خاص دستگاه:  "تغییر نازل ها تیم من را دیوانه می کند"
Auto-Nozzle Changer 6 نوع را در 30 ثانیه مدیریت می کند.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 1

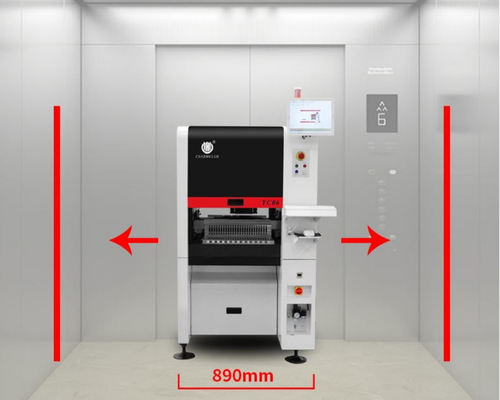

راه حل های نقطه درد خاص دستگاه: "آسانسور کارگاه ما خیلی کوچک است"
بدنه باریک 890 میلی متری متناسب با آسانسورهای استاندارد - بدون جدا کردن!

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 2


راه حل های نقطه درد خاص دستگاه:
" گرمای تابستان دقت قرارگیری را خراب می کند"
 جبران حرارتی هوشمند تمام روز ±0.01mm را حفظ می کند.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 3

راه حل های نقطه درد خاص دستگاه:
 "تراز فیدر زمان تولید را می خورد"
 کالیبراسیون خودکار لیزری - 50 فیدر را در 5 دقیقه تنظیم کنید.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 4

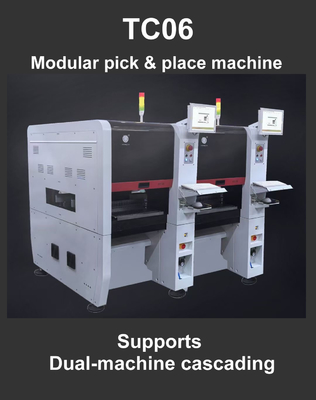

راه حل های نقطه درد خاص دستگاه:
 "در حالی که دیگران می لرزند، ما ثابت می مانیم: پایداری دو موتوره برای قرارگیری بی عیب و نقص با سرعت بالا."
"در نهایت - دستگاهی که تراشه های ریز را هنگام عجله در سفارشات نمی لرزاند."

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 5

راه حل های نقطه درد خاص دستگاه: "تنظیم قطعه جدید ساعت ها طول می کشد"
کتابخانه از پیش بارگذاری شده از اجزای رایج - برای شروع، بکشید و رها کنید.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 6


راه حل های نقطه درد خاص دستگاه:  خرابی دستگاه مهلت های ما را از بین می برد"
TC06 مانند 3 دستگاه کار می کند - قابلیت اطمینان 24/7.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 7

راه حل های نقطه درد خاص دستگاه: "آموزش اپراتورهای جدید ماه ها طول می کشد"
رابط کاربری ساده - هر کسی می تواند آن را در 1 ساعت اجرا کند.

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 8


توصیه خط تولید SMT:

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 9

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 10

نمونه های نصب:

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 11


عرضه مستقیم کارخانه Charmhigh:

ماشین تراش و قرار دادن کمپکت صنعتی SMD TC06 تراشه نصب کننده برای خط مونتاژ PCB 12

خدمات و گارانتی:

دستگاه کامل دارای یک سال گارانتی از زمان خرید و خدمات مادام العمر می باشد.

ما همیشه قطعات یدکی دستگاه را ارائه می دهیم، عرضه مستقیم کارخانه با گارانتی.

ما خدمات مشاوره و پشتیبانی و مشاوره فنی آنلاین Q/A را ارائه می دهیم.


ما خدمات پس از فروش یک به یک را ارائه می دهیم. هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
