Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0

Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0
Charmhigh 551P SMD Pick and Place Machine Prototyping Small Batch Production CPK≥1.0
Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0 Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0 Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0 Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0 Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0

تصویر بزرگ :  Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: CHM-551P
سند: Charmhigh CHM-551P - Catalo...og.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $9000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 2-5 روز
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 50 در ماه
مخاطب

Charmhigh 551P SMD ماشین انتخاب و قرار دادن نمونه اولیه تولید دسته کوچک CPK≥1.0

شرح
حداکثر اندازه PCB: 350mm(L)x280mm(W) (استاندارد)؛ 600mm(L)x350mm(W) (اختیاری) فیدر: 50 عدد فیدر یاماها (فیدر پنوماتیک و برقی)
سیستم عامل: سیستم لینوکس (همراه با رایانه شخصی و ماوس صفحه کلید) قاب: ساخت و ساز چدن
ارتفاع جزء: 12 میلی متر سرعت نصب: 14400 CPH (بهینه)
وزن خالص: 556 کیلوگرم نازل: تعویض خودکار نازل با کتابخانه نازل 13 عددی
بعد: 1020mm(L)x1180mm(W)x1450mm(H) دقت نصب: (XY) ± 0.035 میلی متر؛ CPK≥1.0
برجسته کردن:

دستگاه انتخاب و قرار دادن SMD ویندوز

,

ماشین حمل و نقل اتوماتیک SMD

,

ماشین حمل و نقل اتوماتیک SMT

Charmhigh 551P SMD Pick and Place Machine Prototyping Small Batch Production CPK≥1.0
دستگاه انتخاب و قرار دادن سر 4 جنیوس مدل CHM-551P SMD به روز شده
ساختار چدنی با دقت بالا با نوار نقاله PCB خودکار SMT ربات انتخاب و مکان.
برای تولید دسته ای کوچک و تحقیقات داخلی و نمونه سازی
0201، آی سی 144 پین پشتیبانی می شود. پشتیبانی از تست CPK نصب کننده تراشه SMT پیشرفته اقتصادی با پایداری بالا.
معرفی محصول

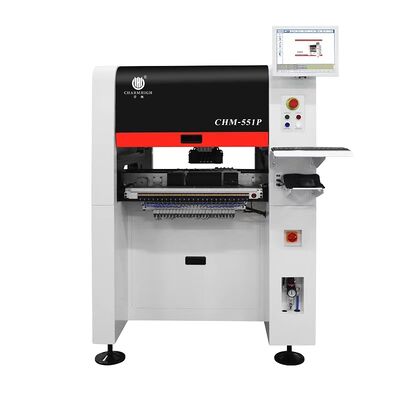

CHM-551P یک دستگاه 4 سر با دقت بالا و همه منظوره اتوماتیک انتخاب و مکان SMT با مکانیزم پیکربندی پیشرفته و عملکرد عالی با قیمت مقرون به صرفه است. این دستگاه که برای تصحیح تحقیق و توسعه و تولید SMT کوچک تا متوسط ​​طراحی شده است، قابلیت‌های مونتاژ PCB درجه یک را ارائه می‌کند و در عین حال به سرعت هزینه‌های سرمایه‌گذاری را بازیابی می‌کند. CHM-551P بهترین دستگاه SMT اقتصادی را برای سال 2026 نشان می دهد.
این نسل جدید دستگاه انتخاب و مکان 4 سر SMT برای مونتاژ SMT با دقت بالا طراحی شده است و از قطعات 0201 تا 5050، BGA، آی سی 144 پین، از جمله LED، آی سی و قطعات با شکل عجیب و غریب پشتیبانی می کند. سازگار با فیدرهای برقی و پنوماتیکی در عرض های 8 میلی متر، 12 میلی متر، 16 میلی متر، 24 میلی متر، 32 میلی متر و 44 میلی متر.
این مدل ارتقا یافته که با یک قاب چدنی سنگین ساخته شده است، پایداری ساختاری عالی، لرزش کاهش یافته و دقت و سرعت قرارگیری به طور قابل توجهی در مقایسه با نسخه های قبلی بهبود یافته است.
برنامه های کاربردی
  • مونتاژ PCB دسته ای کوچک تا متوسط
  • تولید نوار LED و لامپ
  • قرارداد تولید الکترونیک (EMS)
  • نمونه سازی تحقیق و توسعه
  • مؤسسات آموزشی
  • رشد خطوط تولید SMT
ویژگی های کلیدی
  • پشتیبانی از تست CPK
  • تغییر خودکار نازل (کتابخانه نازل 13 مجموعه)
  • جبران حرارتی
  • انتقال خودکار
  • سرعت مطلوب: 14400 CPH
  • ساخت و ساز چدن
مشخصات CHM-551P
ابعاد 1020 میلی‌متر (طول) × 1180 میلی‌متر (عرض) × 1450 میلی‌متر (ح)
وزن 556 کیلوگرم
منبع تغذیه AC220V (50Hz، تک فاز) 1.5kw (متوسط ​​توان 350w)
تامین هوا 0.5MPa ~0.7MPa
تولید خلاء پمپ وکیوم داخلی
مقدار سر نصب 4 سر
سرعت نصب 14400 CPH (بهینه)
دقت نصب (XY)±0.035mm; CPK≥1.0
ارتفاع جزء 12 میلی متر
نوع مؤلفه 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA و غیره (مقاومت/خازن/دیود/تریود/LED/IC و غیره) 0201 به جزء بزرگتر اندازه 30*30mm
ضخامت PCB 0.6mm~3.5mm
اندازه PCB 350mm(L)x270mm(W) (استاندارد)؛ 600mm(L)x350mm(W) (اختیاری)
تغییر نازل تغییر خودکار نازل (کتابخانه نازل 13 سوراخ)
سیستم کنترل سیستم لینوکس مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو محور X&Y که توسط موتورهای سروو هدایت می شود. اتخاذ شتاب و کاهش منحنی S انعطاف پذیر
سیستم انتقال بال اسکرو + راهنمای خطی
سیستم تغذیه 50 دسته فیدر پنوماتیک/الکتریکی استاندارد 8 میلی متری یاماها (همچنین برای سینی آی سی و فیدر چوبی مناسب است)
سیستم چشم انداز Snapshot camerax4 (اندازه جزء قابل اجرا: 14mm*14mm)؛ IC camerax1 (اندازه جزء قابل اجرا: 30mm*30mm)؛ camerax2 را علامت گذاری کنید
CHM-551P SMD Pick and Place Machine overview

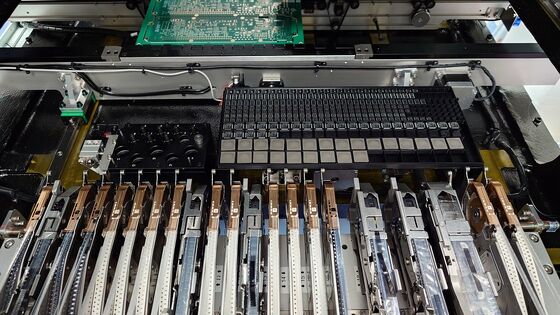

سازگاری فیدر
کار با فیدرهای پنوماتیک استاندارد جهانی یاماها و فیدرهای الکتریکی (خرید جداگانه):
گزینه ها عبارتند از:
  • فیدر الکتریکی 8mm/12mm/16mm/24mm/32mm/44mm
  • فیدر پنوماتیک 8x4mm/12mm/16mm/24mm/32mm/44mm
  • فیدر ویبره
Yamaha feeder compatibility demonstration
Charmhigh SMT، عرضه کارخانه، تحویل سریع.
Charmhigh، برند برتر چینی.
Charmhigh brand and manufacturing facility

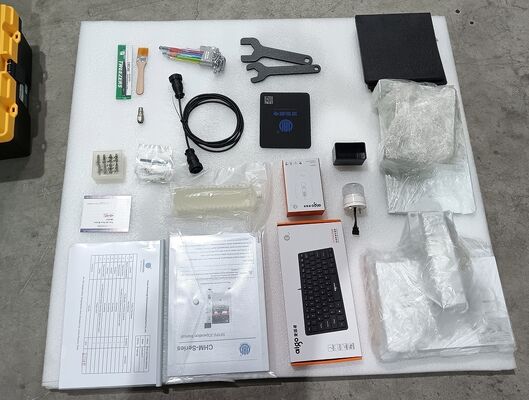

لیست قطعات
مورد مقدار مورد مقدار
ماشین را انتخاب و قرار دهید 1 موچین 1
نازل ها 8 آچار شش گوش داخلی 1
جعبه ابزار 1 روغن روان کننده 1
کارت گارانتی 1 فیلتر کنید 4
راهنمای کاربر 1 کانکتور سریع 1
گزارش تست 1 ماوس پد 1
برس بزنید 1 کابل برق 1
Complete parts and accessories included
چرا CHM-551P ارتقا یافته را انتخاب کنید؟
CHM-551P با ساختار چدنی، طراحی عمودی صرفه جویی در فضا و دقت افزایش یافته، عملکرد قرار دادن SMT درجه صنعتی را با قیمت رقابتی ارائه می دهد. زمان تحویل 2-4 روز با در دسترس بودن در انبار.
لطفا توجه داشته باشید:
دستگاه انتخاب و مکان ست کامل با تمام لوازم جانبی موجود در بسته، دستگاه آماده استفاده است!
تنها چیزی که باید تهیه کنید یک کمپرسور هوای خارجی (تامین هوا برای فیدرهای پنوماتیکی) است.
لطفا این دستگاه را با اطمینان خریداری کنید.
خدمات و گارانتی
دستگاه کامل دارای 1 سال گارانتی از زمان خرید و خدمات مادام العمر می باشد.
ما همیشه قطعات یدکی ماشین، عرضه مستقیم کارخانه را با ضمانت ارائه می دهیم.
ما پشتیبانی آنلاین پرسش و پاسخ و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.
ما خدمات پس از فروش یک به یک ارائه می دهیم.هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
پشتیبانی فنی
موبایل/واتس اپ کیمی:+86 135 106 75756
ایمیل:kimi@charmhigh-tech.com
به دنبال ما خوش آمدیدیوتیوب
اگر می خواهید اطلاعات بیشتری کسب کنید، لطفا از طریق ایمیل با ما تماس بگیرید.
ما در اولین بار به شما پاسخ خواهیم داد.
