صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C

صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C
صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C

تصویر بزرگ :  صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: چاپگر استنسیل 3040 / CHM-551 / T96C Reflow Oven
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: $8500
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: ۲-۳ روز کاری
شرایط پرداخت: <i>T/T;</i> <b>T/T;</b> <i>Western Union</i> <b>اتحادیه غربی</b>
قابلیت ارائه: 100 در ماه

صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C

شرح
چاپگر استنسیل: نوع دستی چاپگر با دقت بالا CHM-550: فیدر 4 سر 50 با نازل تعویض خودکار
T962C: نوع کشو سایز بزرگ 400x600mm خط SMT: خط SMT کوچک با دقت بالا
برجسته کردن:

خط مونتاژ PCB 4 سر,خط مونتاژ PCB دسکتاپ,خط مونتاژ PCB با دقت بالا

,

Desktop PCB Assembly Line

,

High Precision PCB Assembly Line

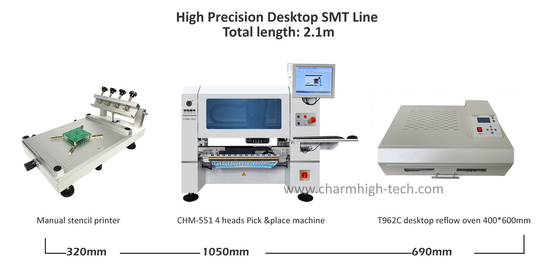

خط تولید SMT کوچک با دقت بالا:

3040 چاپگر استنسل، CHM-551 میز کاری SMT چپ نصب کننده، کوره Reflow T962C

برای تولید دسته کوچک، مونتاژ PCB، راه حل های SMT اقتصادی

براي شروع کسب وکار، تحصیلات دانشگاهي، تحقیق...



پیکربندی بالا، کمترین جزء 0201 پشتیبانی می شود، (XY) ± 0.06mm؛CPK≥1.0


1. چاپگر استنسل 3040 پارامترهای فنی

نوع: راهنما
گ.و: ۲۳ کیلوگرم
حداکثر سطح چاپ: 250*400 میلی متر
اندازه بسته بندی: L 66cm*W 50cm*H 28cm

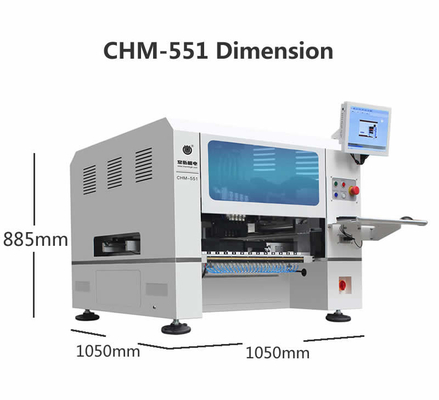

2. CHM-551دستگاه انتخاب و قرار دادن

مشخصات CHM-551
ابعاد 1050mm ((L) x1050mm ((W) x 880mm ((H)
وزن ۲۱۰ کیلو
منبع برق AC220V (50Hz، تک فاز) 1.5kw
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء
مقدار سر نصب کننده 4 سر
سرعت نصب 11500CPH (بهترین حالت)IPC9850: 8850cph
ارتقای دقت (XY) ± 0.06mm؛ CPK≥1.0
ارتفاع قطعات 12 میلی متر
نوع قطعه 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 350mm ((L) x270mm ((W) (استانداردی) ؛
600mm ((L) x350mm ((W) (اختیاری)
تغییر نوزل تغییر اتوماتیک نوزل(کتابخانه نوزل 13 سوراخ)
سیستم کنترل کامپیوتر صنعتی داخلی (ویندوز 7)
مجهز به مانیتور، کیبورد و ماوس
سیستم درایو

محور X&Y که توسط سرو موتورها رانده می شود؛

استفاده از شتاب و کندی انعطاف پذیر S-curve

سیستم انتقال پیچ توپ + راهنمای خطی
سیستم تغذیه 50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته
(همچنین برای سینی IC و تغذیه چوب مناسب است)
سیستم بینایی دوربین عکس سریعx4 (سطح قطعات قابل استفاده: 14mm×14mm)
IC camerax1 (سطح قطعات قابل استفاده: 25mm×25mm)
علامت camerax2



لیست قطعات

ماده مقدار ماده مقدار
دستگاه انتخاب و قرار دادن 1 پنچیز 1
فنجان ها 8 باز کن شش گوشه ای داخلی 1
جعبه ابزار 1 روغن روان کننده 1
کارت گارانتی 1 فیلتر 4
راهنمای کاربری 1 وصل کننده سریع 1
گزارش آزمایش 1 ماوس پد 1
برش 1 کابل برق 1



3پارامترهای T96C:

مدل: T962C
حداکثر ناحیه جوش موثر: 400 × 600mm
قدرت نامی: 2900W
محدوده دما: 0 درجه C-280 درجه C
چرخه فرآیند: 1 ~ 8 دقیقه
ولتاژ: 110 و 220 ولت، دو نوع
فرکانس: 50Hz ~ 60Hz
اندازه محصول: 684x504x225mm
وزن خالص: 25kg
وزن بسته بندی: 30kg



ماشين انتخاب و قرار دادن 4 سر SMT CHM-551، خوب براي 0201، BGA، IC 144pin:

این چهار سر CHM-551 طراحی شده برای دقت و سهولت استفاده در تولید الکترونیک در حالی که سرعت آن بسیار بالا نیست، سرعت واقعی 8850 CPH.قادر به دستکاری قطعات 0201 با دقت قابل توجهی و آزمایشات سختگیرانه CPK را پشت سر گذاشته است.

طراحی فشرده آن به خوبی در نمونه سازی و تنظیمات تولید کوچک و متوسط متناسب است.
که یکی از پیشرفته ترین دستگاه های کوچک در بازار است.



صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C 0



اگر دقت اولویت اصلی شماست، CHM-551 Charmhigh راه حل ایده آل است.

صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C 1

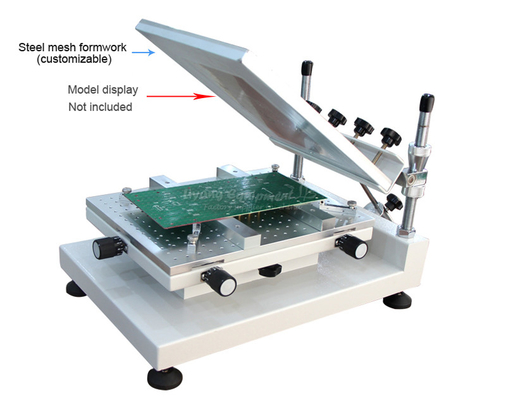

چاپگر استنسل با دقت بالا نوع دستی:

صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C 2

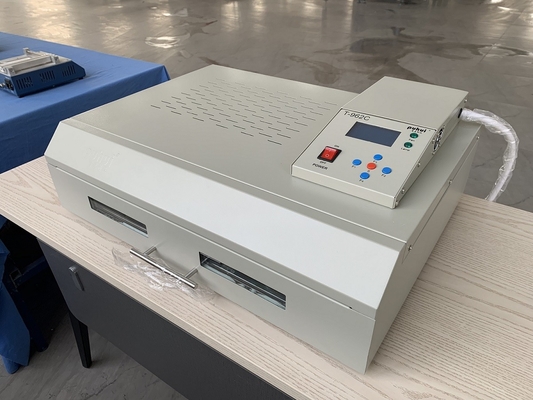

T962C فر از نوع کشو، با اندازه بزرگ گرمایش 400x600mm:

صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C 3



صراحت بالا 0201 خط مونتاژ PCB دسکتاپ 4 سر CHM-551 SMD انتخاب و مکان ماشین فر T962C 4



بهترین ترکیب خط SMT کوچک، ما آن را توصیه می کنیم! لطفا با اعتماد به نفس خرید.

عرضه ی کارخانه ی جذاب با تضمین کیفیت



لطفاً توجه کنید:

دستگاه CHM-551 SMT فقط نیاز به اتصال به منبع هوای خارجی دارد که توسط خودتان آماده می شود، نیازی به چیزهای دیگر نیست.

ماشين قبل از خروج از هواپيما از کنترل کنترل عبور کرده

ما خدمات پس از فروش را به موقع ارائه می دهیم، هر ماشین 100٪ قبل از ارسال آزمایش شده است. لطفا آن را با اعتماد به نفس خریداری کنید.

با ماشین انتخاب و قرار دادن خودتون لذت ببرید!



خدمات و ضمانت:

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی از ماشین را تامین می کنیم، کارخانه تامین مستقیم قابل اعتماد است.

ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.

خدمات پس از فروش یک به یک ارائه دهید. هر دستگاه 100٪ قبل از ارسال خوب آزمایش شده است.
