خوشگله اما قوي است، فولدر فولدر فولدر فولدر فولدر فولدر فولدر

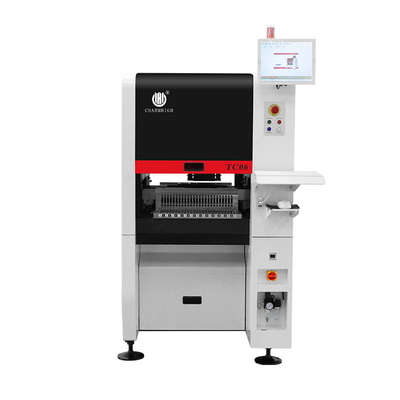

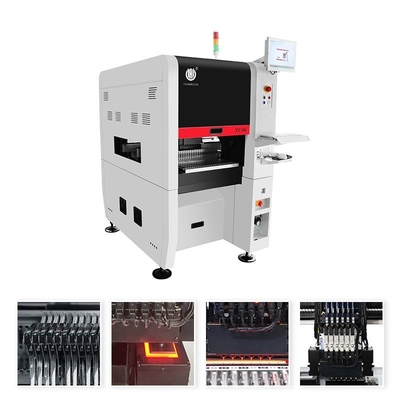

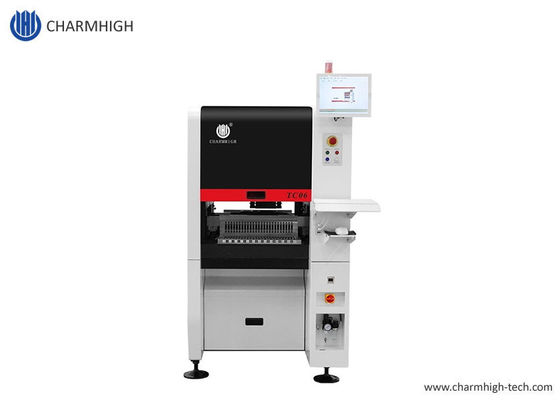

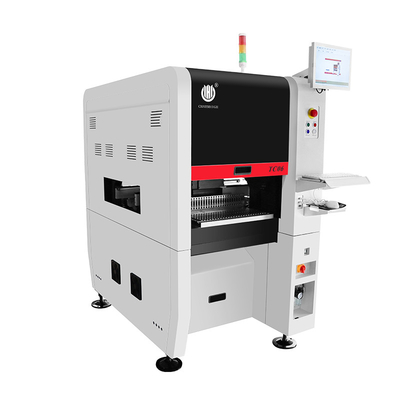

طراحی باریکدستگاه انتخاب و قرار دادن ماژول SMT TC06 با دقت بالا6 سر 50 خورنده، پشتیبانی 01005 CPK>1.0
عرضش 89 سانتي متري است که براي بيشتر درها و آسانسور هاي اداري مناسب است
ماشین ساخت PCB، خط مونتاژ PCB کاملا اتوماتیک، برند برتر چین Charmhigh
1شماره مدل: TC06
2برند: چارم های
3پیکربندی اصلی:مکمل اتوماتیک در خط + تحویل خودکار PCB + 6 سر 50 تغذیه + (xy) ± 0.04mm CPK> 1.0 + محور X&Y که توسط موتور سرو پاناسونیک رانده می شود + تغییر نوزل خودکار + 9 دوربین + پیچ زمین و راهنمای خطی +جبران حرارتی + سرعت مطلوب: 27800CPH
4تغذیه کننده: تغذیه کننده فوجی الکتریک (به طور جداگانه خریداری می شود)
5مساحت PCB:۳۵۰ میلی متر ((L) * ۳۰۰ میلی متر ((W)
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزای: 01005/ 0201/ 0402 / 0603-5050/ دیود/ تریود/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر 36*36mm IC
8ابعاد: 890 (L) * 1450 (W) * 1500 (H) mm، AC220V (50hz، تک فاز) ؛ وزن خالص: 910kg
9زمان تحویل: 5 تا 7 روز کاری
10. تحویل: از طریق دریا / به طور مستقیم از کارخانه ما دریافت / به انبار چین ارسال
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت
کانال یوتیوب Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
پارامترهای TC06 Charmhigh:
| ابعاد |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| وزن |
۹۰۰ کیلوگرم |
| منبع برق |
AC220V (50Hz، تک فاز) ، 3kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| مقدار سر نصب کننده |
6 |
| سرعت نصب |
۲۷۸۰۰ اسب در ساعت (بهترین) |
| ارتقای دقت |
±0.04mm CPK≥1.0 |
| ارتفاع قطعات |
≤12 میلی متر |
| نوع قطعه |
جدا کردن مقاومت از خازن، دیود استوانه ای، آلومینیوم
خازن، SOT، SOP، QFP، QFN، BGA و غیره |
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
۳۵۰ میلی متر ((L) x ۳۰۰ میلی متر ((W) |
| انتقال PCB |
دستگاه حمل اتوماتیک سه بخش، دستگاه پشتیبانی PCB |
| تغییر نوزل |
تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسطموتورهای پاناسونیک
|
| سیستم انتقال |
پیچ های زمین + راهنمای خطی |
| سیستم تغذیه |
50 NXT 8mm استانداردهای تغذیه
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین پرواز x 6 (سطح قطعات قابل استفاده: 16mmx16mm)
دوربین IC x 1 (سطح قطعات قابل استفاده: 36mmx36mm)
دوربین مارک x 2 |
فهرست قسمت ها:
| ماده |
مقدار |
ماده |
مقدار |
| TC06 دستگاه انتخاب و قرار دادن |
1 |
روغن روان کننده |
1 |
| فنجان ها |
8 |
فیلتر |
4 |
| جعبه ابزار |
1 |
وصل کننده سریع |
1 |
| کارت گارانتی |
1 |
ماوس پد |
2 |
| راهنمای کاربری |
1 |
کابل برق |
2 |
| گزارش آزمایش |
1 |
صفحه کلید |
1 |
| برش |
1 |
ماوس پد |
1 |
| پنچیز |
1 |
صفحه LCD |
1 |
چارم هایچ تی سی06، 6 سر 50 تغذیه کننده:
اين دستگاه جمع و جور و جايگزين، جمع و جور و دوست داشتني است، اما باورنکردنی قدرتمند است.
مزاياي TC06:
- پشتیبانی از CPK یک کلید مهم برای انتخاب یک دستگاه انتخاب و قرار دادن است، که فرآیند تولید SMT را پایدارتر می کند.
-ANC: تغییر اتوماتیک نوزل، نوزل ها می توانند به طور خودکار با توجه به اجزاء اختصاص داده شوند، تولید SMT را هوشمندتر و کارآمدتر می کنند.
- سر نصب جهانی با دقت بالا: یک ماشین می تواند نیازهای نصب اجزای مختلف را با ثبات بالا برآورده کند
- ساختار پايه ي آهن گچ، ماشين انتخاب و قرار دادن به سرعت بهتر از سنگ مرمر کار مي کنه
- محور X&Y که توسط موتور سرو پاناسونیک هدایت می شود، ثبات طولانی مدت و دقت ماشین را تضمین می کند.
Charmhigh TC06: پيگيري CPK رد شد،TC06:CPK≥1.0، پشتیبانی 01005،مدل با دقت بالا:
تشخیص CPK چیست؟
CPK به شاخص توانایی فرآیند اشاره دارد، این اندازه گیری است که چگونه یک دستگاه انتخاب و محل در تولید آن سازگار و دقیق است،اگر CPK بالا باشد، به این معنی است که دستگاه در قرار دادن قطعات دقیقاً در جایی که باید باشد، بسیار خوب است. اما اگر CPK پایین باشد، ممکن است به این معنی باشد که دستگاه در آن خیلی خوب نیست.و ممکن است اشتباهات بیشتری در فرآیند مونتاژ وجود داشته باشد. منt به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.
CPK < 1: ضعیف
1 ≤ CPK < 1.33: نرمال
CPK ≥ 1.33عالی
خلاصه: CPK اندازه گیری است که یک دستگاه انتخاب و محل در تولید آن چگونه سازگار و دقیق است. اساسا، به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.
نمونه های نصب:
چطوری باید نوزل انتخاب کنم؟
عرضه مستقیم کارخانه Charmhigh:
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
