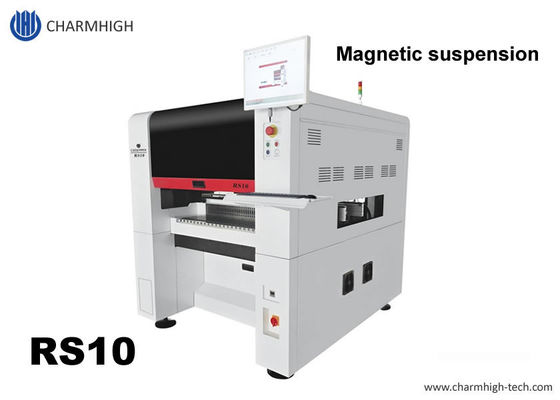

ماشین انتخاب و قرار دادن معلق مغناطیسی پیشرفته Charmhigh RS10دو محرک خطی
برای خط تولید SMT بزرگ با سرعت بالا و دقت بالا، خط مونتاژ PCB، تولید PCBAپشتیبانی 01005
مقدمه
RS10 دستگاه انتخاب و قرار دادن SMT دارای ده سر با دقت بالا و سرعت بالا
1سرعت مطلوب:45000CPH(در بهترین شرایط شرکت ما)
2. دقت نصب: ((xy) + 0.035mmCPK>1.0حداقل جزء 01005
3. اجزای محدوده نصب: اندازه اینچ01005- 36mmX36mm و قطعات بزرگتر
4اختیاری: اسکن نور آبی، نصب لنز، تولید نصب PCB طول 1.2m
لطفا ما را در کانال یوتیوب ما دنبال کنید:
ویدیوی واقعی در یوتیوب:https://www.youtube.com/watch?v=gKEczMsSI8U

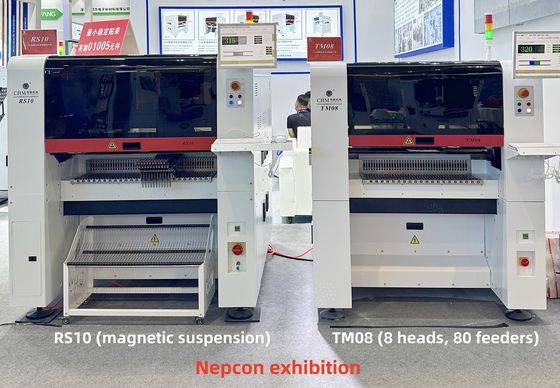

نمایشگاه نپکان: https://www.youtube.com/watch?v=QBc1G8YdDxI
کارگاه "شارم هاي" توليد واقعي: https://www.youtube.com/shorts/99TI9xDhP2M
نکته مهم:
1محور Y دو محور خطي
2. از تشخیص CPK پشتیبانی کنید
3.تعرف بر اجزای بزرگ
4.ANC (تغییر دهنده اتوماتیک نوزل)
5. سیستم دید IC HD
6ساختار فریم با پلتفرم آسیاب درجه صنعتی، گچ داخلی محور Y
7. پمپ خلاء داخلی + ساختار دریچه سولنئود
8. سيستم اصلاح تعويض حرارتي اتوماتيك
9. دستگاه پشتیبانی PCB
10. دوربين دو طرفه ، براي سي پي دي بزرگتر خوبه
براي اطلاعات بيشتري از خصوصيات ماشين، لطفاً با مدير فروش ما مشورت کنيد...

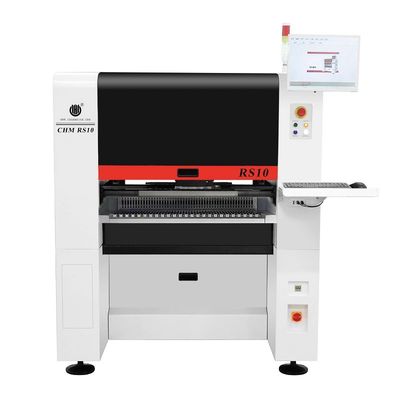

چارم های RS10:
| ابعاد |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| وزن |
1930 کیلوگرم |
| منبع برق |
AC380V (50Hz، سه فاز) ، 4.5kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| مقدار سر نصب کننده |
10 سر |
| سرعت نصب |
۴۵۰۰۰ اسب در ساعت (بهترین حالت) |
| ارتقای دقت |
(XY) ± 0.035mm CPK≥1.0 |
| ارتفاع قطعات |
≤12 میلی متر |
| نوع قطعه |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره) |
| محدوده اجزای |
اندازه اینچ 0201 تا 36mm * 36mm، و نصب قطعات بزرگتر. |
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
600mm ((L) × 400mm ((W) (استانداردی) ؛
1200mm ((L) × 400mm ((W) (اختیاری) |
| انتقال PCB |
حمل اتوماتیک سه بخش ریل، پشتیبانی PCB |
| تغییر نوزل |
تغییر اتوماتیک نوزل(31 سوراخ کتابخانه نوزل) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (ویندوز 7)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X توسطموتور سرو،محور Y که توسط دو موتور خطی رانده می شود |
| سیستم انتقال |
محور X&Y با استفاده از پیچ توپ زمین THK و راهنمای خطی خاموش THK(محور Y با پیچ های دوگانه) |
| سیستم تغذیه |
100 NXTپشتهای تغذیه استاندارد 8 میلی متری
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین پرواز×10 (سطح قطعات قابل استفاده: 16mm×16mm)
دوربین IC×1 (سطح قطعات قابل استفاده: 36mm×36mm)
اين کار براي برقراري تصوير انجام ميشه
دوربین علامت گذاری ×2 |

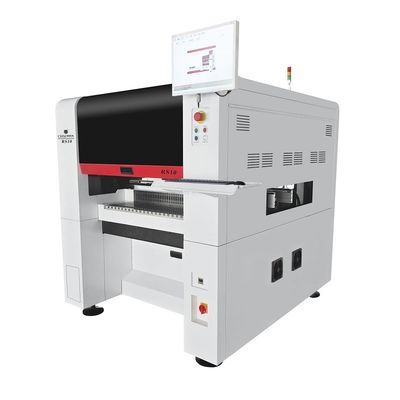

چارم های RS10:

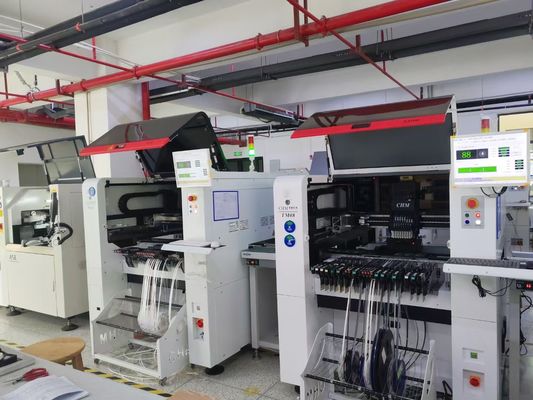

RS10 تولید واقعی هر روز در کارخانه ما ((100 اسلات تغذیه (کار با فوجی NXT تغذیه الکتریکی):
نمونه ها:
عرضه مستقیم کارخانه Charmhigh: (مخزون غنی، خدمات پس از فروش عالی)
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
