خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB

خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB

تصویر بزرگ :  خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: خط تولید SMT کوچک و متوسط ​​chm-551p
سند: Charmhigh CHM-551P - Catalo...og.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: $15,200~$18,000
جزئیات بسته بندی: جعبه تخته سه لا صادراتی
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 50 در ماه
مخاطب

خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB

شرح

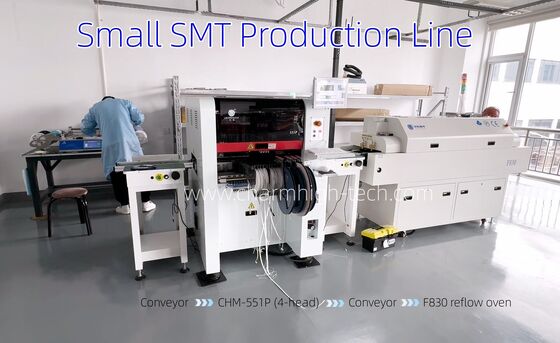

چاپگر خمیر لحیم کاری: چاپگر استنسیل نیمه خودکار CHM-3250 n مکان mahcine را انتخاب کنید: Charmhigh chm-551p (4 سر)
اجاق گاز: CHM-F830-PC (4 منطقه، بالا4+پایین4، با ریل، با کامپیوتر) ماشین های دیگر: نوار نقاله SMT 50/60 سانتی متر
برجسته کردن:

کوره لحیم کاری مجدد SMT برای مونتاژ PCB,کوره لحیم کاری مجدد با دقت بالا CHM-551P,کوره خط تولید SMT F830

,

High precision CHM-551P reflow oven

,

F830 SMT production line oven

خط تولید SMT فشرده CHM-551P با چهار سر با فر F830
راه حل مونتاژ PCB کامل با دقت بالا 4-سر انتخاب و مکان ماشین و فر پیشرفته reflow برای تولید حرفه ای PCBA.
بسته کامل شامل
  • ۳۲۵۰ چاپگر نطفه ی نیمه اتوماتیک
  • سیستم ناقل SMT
  • CHM-551P ماشين انتخاب و قرار دادن چهار سر
  • کانویر SMT 50 یا 60 سانتی متر
  • CHM-F830-PC فانوس بازپرداخت (4 منطقه دمای بالا + 4 منطقه دمای پایین)
CHM-551P مشخصات دستگاه انتخاب و قرار دادن
ابعاد 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
وزن ۵۵۶ کیلوگرم
منبع برق AC220V (50Hz، تک فاز) 1.5kW (طاقت متوسط 350W)
تامین هوا 0.5MPa ~ 0.7MPa
مقدار سر نصب کننده 4 سر
سرعت نصب 14،400 CPH (بهترین)
ارتقای دقت (XY) ± 0.035mm؛ CPK≥1.0
ارتفاع قطعات 12 میلی متر
انواع قطعات 0201/0402/0603 تا 5050/SOT/SOP/QFP/QFN/BGA و غیره
مقاومت/کدابین/دیود/تریود/LED/IC و غیره
0201 به اجزای بزرگتر تا اندازه 30×30 میلی متر
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 350mm ((L) × 270mm ((W) (استانداردی)
600mm ((L) × 350mm ((W) (اختیاری)
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ)
سیستم کنترل سیستم لینوکس با مانیتور، صفحه کلید و ماوس
سیستم درایو موتورهای سرو محور X&Y با شتاب یا کندی انعطاف پذیر منحنی S
سیستم انتقال پیچ توپ + راهنمای خطی
سیستم تغذیه 50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته
مناسب برای سینی IC و تغذیه چوب
سیستم بینایی 4 دوربین عکس فوری (قطعات تا 14×14 میلی متر)
1 دوربین IC (قطعات تا 30×30mm)
دوربين هاي دو مارك
CHM-F830-PC مشخصات کوره های بازپرداخت
مدل CHM-F830-PC (کنترل PC، 4 منطقه بالا + 4 منطقه پایین، عرض 300mm)
مناطق گرمایش 4 بالا + 4 پایین
طول گرمایش 1400 میلی متر
مناطق خنک 2
حداکثر عرض PCB عرض میش 300mm، ریل تنظیم 200mm
ارتفاع کانویر ابریزه 880±20 میلی متر
سیستم حمل و نقل حمل کننده شبکه + حمل کننده راه آهن
سرعت کانویر 0-2000mm/min
منبع برق 5 سیم 380V 50/60Hz
قدرت شروع 10 کیلووات
قدرت عملیاتی حدود 2.5 کيلو وات
سیستم کنترل کامپیوتر صنعتی + مانیتور
زمان گرم شدن 15-20 دقيقه
محدوده دما دمای اتاق - 350 درجه سانتیگراد
کنترل دما کامپیوتر صنعتی + کنترل ماژول دما، راننده SSR
دقت دمای ±1°C
خطای توزیع دما ±3°C
وزن خالص حدود 230 کيلوگرم
ابعاد 2500mm ((L) × 650mm ((W) × 1400mm ((H)
خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB 0

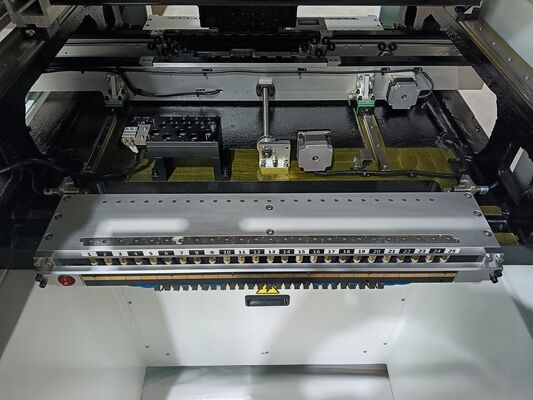

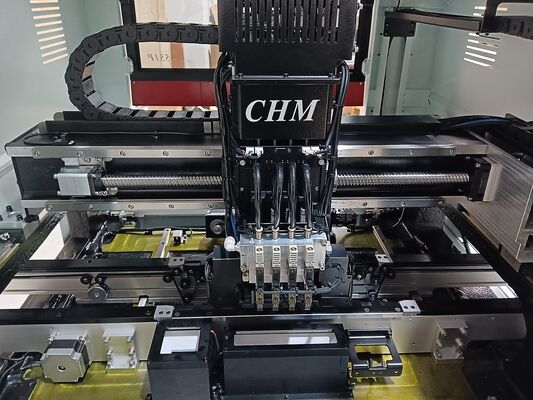

4-سر CHM-551P با دقت بالا با قاب آهن ریخته شده
از قطعات 0201 با ساخت آهن گچ محکم برای حداکثر ثبات و دقت پشتیبانی می کند.
خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB 1

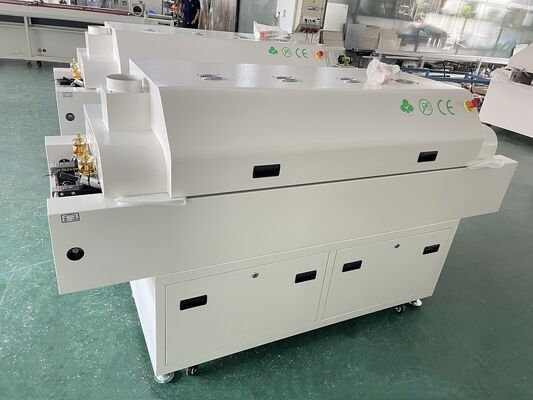

CHM-F830-PC کوره فشرده بازگشت
ویژگی های تنظیم اتوماتیک ریل و کنترل PC برای پروفایل دقیق دمای.
خط تولید SMT 4-سر CHM-551P با دقت بالا با 4-زون کوره بازپرداخت برای مونتاژ PCB 2
گارانتی و پشتیبانی
گارانتی کامل ماشین: 1 سال از تاریخ خرید با پشتیبانی خدمات عمرانه.
  • عرضه مستقیم قطعات یدکی کارخانه
  • پشتیبانی فنی آنلاین و رفع مشکل
  • خدمات پس از فروش یک به یک
  • هر ماشين قبل از ارسال 100 درصد تست شده است
تماس با پشتیبانی فنی
کیمی لیو
تلفن همراه/ واتساپ: +8613510675756
ایمیل: kimi@charmhigh-tech.com
یوتیوب:@کيميليو چارم هاي
برای اطلاعات بیشتر و نمایش های ویدیویی، لطفاً با ما به صورت ایمیل تماس بگیرید. ما به سرعت به تمام سوالات پاسخ می دهیم.
