طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله

طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله
طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله

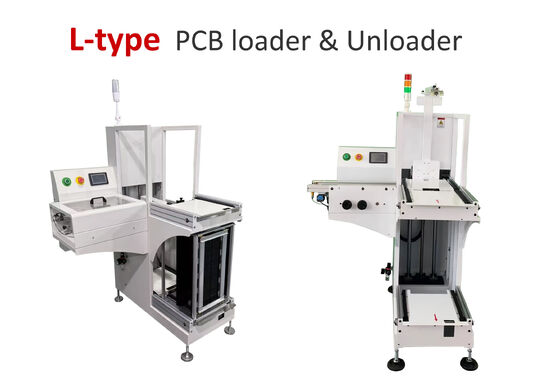

تصویر بزرگ :  طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: 250/330/390/460
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $1800 & $1950
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 5-7 روز
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 100 واحد/ماه
مخاطب

طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله

شرح
نام: لودر و تخلیه کننده PCB نوع L برنامه: خط تولید smt تمام اتوماتیک
اندازه مجله PCB: 355*320*565mm; 460*400*565 میلی متر؛ ابعاد مدل 250: لودر: 1100x780x1200mm تخلیه کننده: 1700x780x1200 میلی متر
ابعاد مدل 330: لودر: 1400x860x1200mm تخلیه کننده: 1900x860x1200 میلی متر وزن: مدل 250: 140&150 کیلوگرم; مدل 330: 150 و 170 کیلوگرم
برجسته کردن:

لودر PCB لودر فشرده نوع L,PLC کنترل SMT مجله بارگیری,لودر PCB خودکار ضد جم

,

PLC Control SMT Magazine Loader

,

Anti-Jam Protection Automatic PCB Loader

بارگذار و تخلیه‌کننده PCB اتوماتیک صرفه‌جوی فضا نوع L
این بارگذار و تخلیه‌کننده اتوماتیک PCB نوع L به طور خاص برای خطوط تولید SMT فشرده مهندسی شده است و هر دو برد مدار چاپی یک‌طرفه و دو‌طرفه را با دقت و قابلیت اطمینان مدیریت می‌کند. طول بارگذار و تخلیه‌کننده نوع L فقط 1000 میلی‌متر است، در مقایسه با مدل‌های معمولی 1100 میلی‌متر و 1700 میلی‌متر. دارای کنترل PLC با صفحه لمسی LED، گیره‌های پنوماتیک، تنظیم گام 4 مرحله‌ای (10-40 میلی‌متر)، سازگاری با رابط SMEMA و محافظت در برابر گیر کردن است. ایده‌آل برای تأسیسات تولید الکترونیک با فضای محدود.
ویژگی‌های کلیدی
ویژگی توضیحات
کنترل PLC صفحه لمسی LED + صفحه کلید لمسی برای عملکرد آسان
موتور بالابر موتور دنده تک فاز برای حرکت عمودی روان
سکوی کار آلیاژ آلومینیوم با دقت ماشین‌کاری شده، پایداری بالا، حداقل تغییر شکل
گیره‌های پنوماتیک گیره‌های بالا/پایین موقعیت دقیق خشاب را تضمین می‌کنند
حفاظت ایمنی سنسورهای موقعیت + ترمز سوئیچ حد برای ایمنی دوگانه
گام مرحله 4 تنظیم قابل تنظیم: 10/20/30/40 میلی‌متر
تشخیص خطا نمایش خودکار کد خطا برای عیب‌یابی سریع
هشدار وضعیت چراغ برج سه‌رنگ با بازر برای نشانگر لحظه‌ای
طراحی ضد گیر کردن ساختار پوکا-یوکه از PCBها در برابر آسیب محافظت می‌کند
رابط SMEMA اتصال بی‌درز با سایر تجهیزات SMT
اندازه فشرده ردپای کوچک ایده‌آل برای کارخانه‌های با فضای محدود
مشخصات فنی
مشخصات L-250LD / L-250ULD L-330LD / L-330ULD
اندازه PCB (طول*عرض) 50*50 - 350*250 میلی‌متر 50*50 - 460*330 میلی‌متر
ابعاد (طول*عرض*ارتفاع) 1000*1000*1350 میلی‌متر 1100*1100*1350 میلی‌متر
اندازه خشاب (طول*عرض*ارتفاع) 355*320*563 میلی‌متر 460*400*565 میلی‌متر
وزن (کیلوگرم) 140 کیلوگرم 170 کیلوگرم
زمان تخلیه < 6 ثانیه
حالت هل‌دهنده هل‌دهنده موتوری
جهت انتقال چپ به راست یا راست به چپ
ارتفاع انتقال 900 ± 30 میلی‌متر (یا مشخص شده توسط مشتری)
فشار هوا و مصرف 4-6 بار، حداکثر 10 لیتر در دقیقه
منبع تغذیه و بار 220 ولت AC (مشخص شده توسط کاربر)، تک فاز، حداکثر 300 ولت آمپر
ضخامت PCB حداقل 0.4 میلی‌متر
ظرفیت ذخیره‌سازی بار کامل 50 عدد PCB
تصاویر محصول

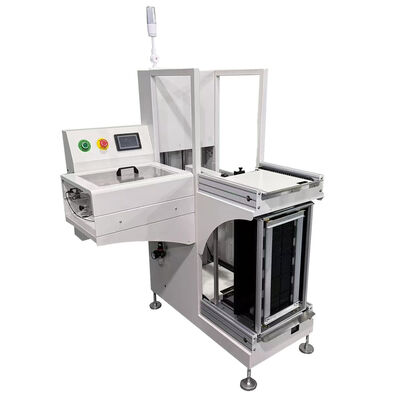

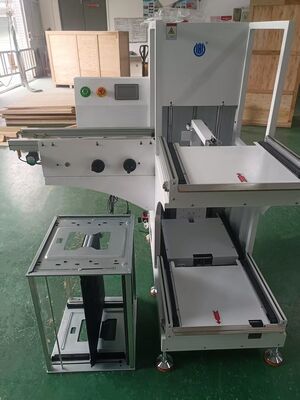

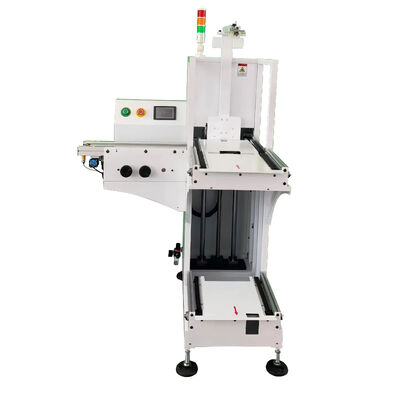

طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله 0 طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله 1 طراحی فشرده بارگذار و تخلیه‌کننده PCB از نوع L برای خط تولید SMT با بارگذاری مجله 2
خدمات و گارانتی
کل دستگاه دارای دوره گارانتی 1 ساله از تاریخ خرید با پشتیبانی خدمات مادام‌العمر است.
  • تأمین قطعات یدکی مستقیم کارخانه با گارانتی
  • پشتیبانی پرسش و پاسخ آنلاین و عیب‌یابی
  • خدمات مشاوره فنی
  • خدمات پس از فروش یک به یک
  • هر دستگاه 100% قبل از حمل و نقل تست می‌شود
