خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA

خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA

تصویر بزرگ :  خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: خط تولید SMT کوچک و متوسط ​​chm-551p
سند: Charmhigh CHM-551P - Catalo...og.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: $15,200~$18,000
جزئیات بسته بندی: جعبه تخته سه لا صادراتی
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 50 در ماه
مخاطب

خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA

شرح
چاپگر خمیر لحیم کاری: چاپگر استنسیل نیمه خودکار CHM-3250 n مکان mahcine را انتخاب کنید: Charmhigh chm-551p (4 سر)
اجاق گاز: CHM-F830-PC (4 منطقه، بالا4+پایین4، با ریل، با کامپیوتر) ماشین های دیگر: نوار نقاله SMT 50/60 سانتی متر

خط SMT کوچک و با دقت بالا 4 سر PCBA تولید PCB مونتاژ
یک خط کامل در مقیاس کوچک و با دقت بالا برای تولید PCB، با اتوماسیون پیشرفته و قطعات دقیق.

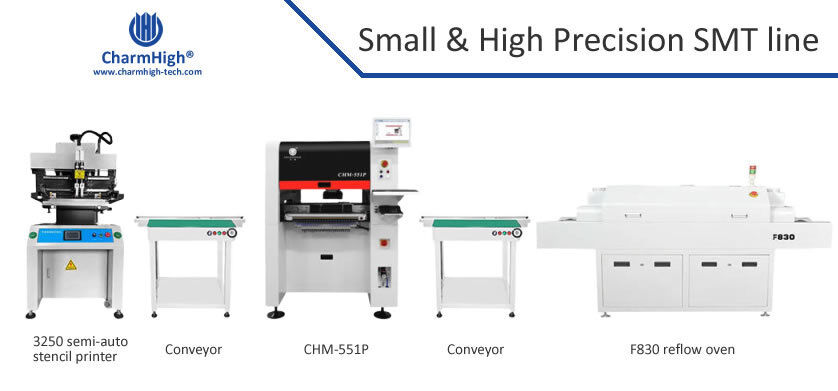

محتوای بسته بندی

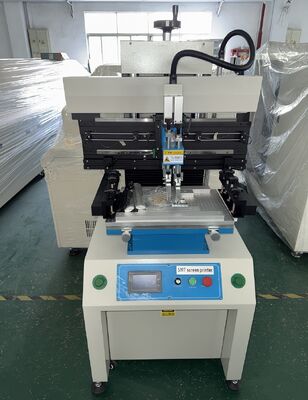

  • ۳۲۵۰ چاپگر پسته ی نوری نیمه اتوماتیک
  • کانویر SMT
  • CHM-551P Charmhigh ماشین انتخاب و قرار دادن 4 سر
  • کانویر SMT
  • F830 کوره بازپرداخت (مناطق دمایی بالا + پایین)

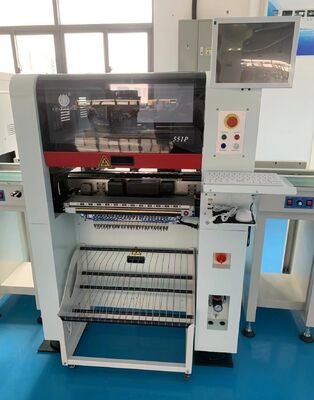

مشخصات CHM-551P
ابعاد 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
وزن ۵۵۶ کیلوگرم
منبع برق AC220V (50Hz، تک فاز) 1.5kw (قدرت متوسط 350w)
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء داخلی
مقدار سر نصب کننده 4 سر
سرعت نصب 14400CPH (بهترین)
ارتقای دقت (XY) ± 0.035mm؛ CPK≥1.0
ارتفاع قطعات 12 میلی متر
نوع قطعه 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
0201 به بزرگتر از قطعات 30*30mm اندازه
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 350mm ((L) x270mm ((W) (استانداردی)
600mm ((L) x350mm ((W) (اختیاری)
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ)
سیستم کنترل سیستم لینوکس، مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو محور X&Y که توسط سرو موتورها رانده می شود؛ با استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال پیچ توپ + راهنمای خطی
سیستم تغذیه 50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته
(همچنین برای سینی IC و تغذیه چوب مناسب است)
سیستم بینایی دوربین عکس فوریx4 (سطح قطعات قابل استفاده: 14mm×14mm)
IC camerax1 (سطح قطعات قابل استفاده: 30mm×30mm)
علامت camerax2

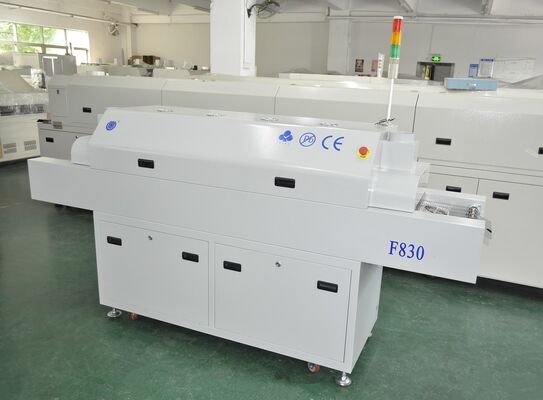

F830 مشخصات کوره های بازپرداخت
مدل CHM-F830
تعداد مناطق گرمایش بالا 4 + پایین 4
طول مناطق گرمایش 1400 میلی متر
الگوی گرمایش بالا: هوا گرم؛ پایین: هوا گرم (کنوکشن اجباری هوا گرم، موتور تایوان SAYA)
تعداد مناطق خنک کننده 2 فن پلاسما DC
حداکثر عرض PCB 300 میلی متر (حلق آویز از فولاد ضد زنگ)
جهت حمل کننده L->R
ارتفاع کانویر 880±20mm
حالت حمل و نقل کمربند شبکی
محدوده سرعت کانویر 0-2200mm/min
منبع برق 5 سیم، 3 فاز، 380V 50/60Hz
قدرت رو شروع کن 10KW
مصرف برق حدود 2.5KW
زمان گرم شدن حدود 15-20 دقيقه
محدوده تنظیم درجه حرارت دمای اتاق- 380°C
روش کنترل دما کنترل شده توسط ابزار
تفاوت دما بین مناطق مجاور 70 °C، می تواند با بالاترین استانداردهای فرآیند بدون سرب مطابقت داشته باشد
دقت کنترل دما ±2°C
انحراف دمایی بر روی PCB ±2°C
هشدار غیرطبیعی دمای غیر طبیعی (بعد از حفظ دمای ثابت بیش از حد بالا یا پایین)
راه باز راهنما
ابعاد ((L*W*H) mm 2500*650*1400MM
وزن حدود 220 کيلوگرم
تصاویر محصول
خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 0 خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 1 خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 2 خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 3 خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 4 خط تولید SMT کوچک و با دقت بالا 4 هد مونتاژ PCB ساخت PCBA 5
گارانتی و پشتیبانی

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی از ماشین را تامین می کنیم، کارخانه تامین مستقیم قابل اعتماد است.

ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.

خدمات پس از فروش یک به یک را ارائه دهید.هر ماشين 100 درصد قبل از ارسال تست شده
