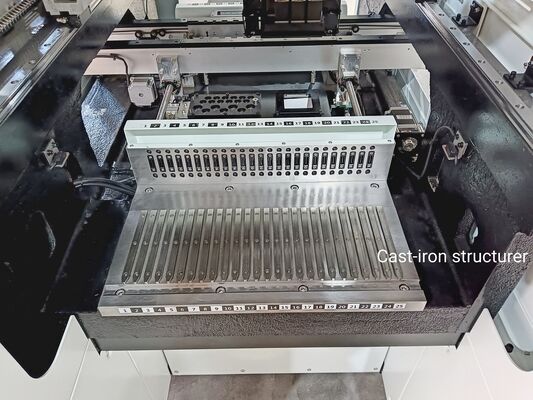

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

Name: Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Brand: CHARMHIGH TECHNOLOGY LIMITED
SKU: TC06
Price: 18000 USD
Availability: InStock

همه محصولات

انتخاب و قرار دادن دستگاه SMT
(73)

خط تولید smt
(32)

پرینتر استنسیل
(23)

کوره بازگرداندن SMT
(34)

فیدر SMT
(21)

دستگاه SMT کوچک
(21)

انتخاب و قرار دادن دستگاه SMD
(19)

خط مونتاژ PCB
(8)

لوازم جانبی SMT
(9)

دستگاه سولدر موجی
(6)

بارگیری کننده PCB بارگیری کننده PCB
(4)

نوار نقاله PCB
(5)

بازرسی نوری خودکار (AOI)
(2)

گواهی

نظرات مشتریان

quanlity فوق العاده ، حمل و نقل سریع.

—— کلود گاتیس - لهستان

هر 3 مورد بسته بندی ایمن وارد شدند ، ظرف 1 ساعت دستگاه PnP را داشتم که قطعات را قرار می داد.

—— بن گریمت - استرالیا

دقیقاً همانطور که توضیح داده شد.

—— تری تورس- آمریکا

این یک ماشین شگفت انگیز است که بسیار خوب طراحی و در کنار هم قرار گرفته است.

—— کارل والتر - ایالات متحده آمریکا

فریب کم هزینه این دستگاه را نخورید ، بسیار شگفت آور ساخته شده است ، بسیار عالی ارائه شده است.

—— مارک جانز - انگلستان

محصول عالی ، حمل و نقل سریع ، ارتباط آسان.

—— دیان کورنیاوان - اندونزی

Charmhigh خدمات بسیار خوبی ارائه داد و به هر سوالی که داشتم سریع و بسیار مفید پاسخ می داد.

—— Rajko Brenscheid - آلمان

چت IM آنلاین در حال حاضر

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

تصویر بزرگ : Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Charmhigh
گواهی:	CE
شماره مدل:	TC06
سند:	Charmhigh TC06 - Catalog.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
قیمت:	$18000
جزئیات بسته بندی:	جعبه تخته سه لا صادراتی
زمان تحویل:	5-7 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	50 در ماه

مخاطب

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

شرح

بعد TC06:	890x1450x1500mm (LxWxH)	وزن خالص:	960 کیلوگرم
قدرت:	AC220V (50 هرتز، تک فاز)	سرعت بهینه:	27800 CPH
فیدر:	پشتیبانی از فیدر الکتریکی 50pcs NXT	اندازه PCB:	350 میلی متر (ل) * 300 میلی متر (w)
جزء حداقل و حداکثر:	آی سی 01005 تا 36*36 میلی متر	حداکثر ارتفاع جزء:	12 میلی متر

Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter

Product Overview

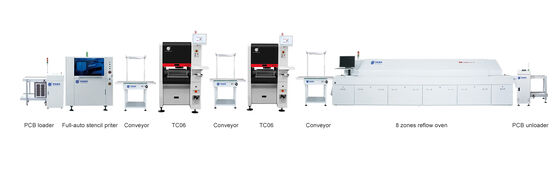

Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line

High-end dual TC06 pick and place machines SMT assembly line for efficient PCBA manufacturing.

Complete Production Line Package

PCB loader 250LD
Fully-automatic solder paste printer E6
Conveyor 50cm
TC06 6-head pick and place machine
Conveyor 50cm
TC06 6-head pick and place machine
Conveyor 50cm
8-zone reflow oven CHM-PC850
PCB unloader 250ULD

Technical Specifications

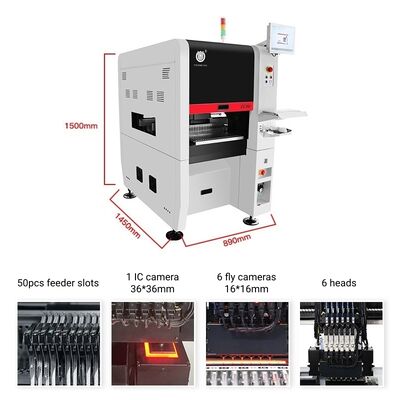

Dimensions	890mm(L)x1450mm(W)x1500mm(H)
Weight	900kg
Power Supply	AC220V (50Hz, single phase), 3kW
Air Supply	0.5MPa ~0.7MPa
Vacuum Generation	Built-in vacuum pump
Mounting Head Quantity	6
Mounting Speed	27800cph (optimal)
Mounting Accuracy	(xy)+30μm, CPK≥1.0
Component Height	≤12mm
Component Type & Range	Resistor capacitor exclusion, cylindrical diode, aluminum capacitor, SOT, SOP, QFP, QFN, BGA, etc. - Inch size 01005 to 36*36mm, and larger components mounting
PCB Thickness	0.6mm~3.5mm
PCB Size	350mm(L)x300mm(W)
PCB Conveying	3-section-rail automatic conveying, PCB support device
Nozzle Change	Automatic nozzle change (19-hole nozzle library)
Control System	Built-in industrial computer (Windows system) equipped with monitor, keyboard, and mouse
Drive System	X&Y axis driven by Panasonic servo motors
Transmission System	Grounding screws + Linear guides
Feeding System	50 NXT 8mm standard feeder stacks (also suitable for IC tray and stick feeder)
Vision System	Fly camera x 6 (component size applicable: 16mmx16mm); IC camera x 1 (component size applicable: 36mmx36mm); Mark camera x 2

Standard Parts Included

Item	Quantity	Item	Quantity
TC06 Pick and place machine	1	Lubricating oil	1
Nozzles	8	Filter	4
Tool box	1	Quick connector	1
Warranty Card	1	Mouse Pad	2
User Manual	1	Power Cable	2
Test Report	1	Keyboard	1
Brush	1	Mouse Pad	1
Tweezer	1	LCD	1

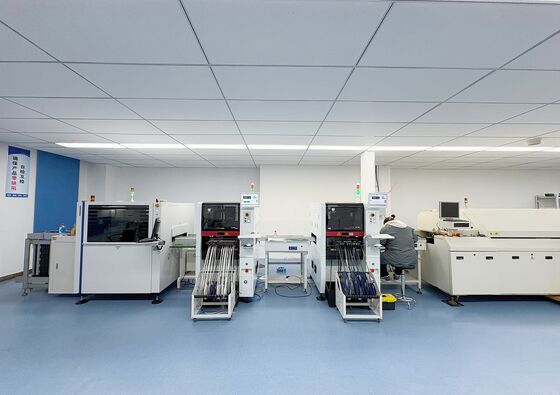

Product Images

Service & Support

The complete machine has a warranty period of 1 year from the time of purchase and lifetime service.

We always provide spare parts of machine, factory direct supply with guarantee.

We provide online Q/A and troubleshooting support and technical advice service.

Each machine 100% tested well before ship out.

Technical Support

Kimi Liu: Mob & WhatsApp: +86 135 106 75756

E-mail: kimi@charmhigh-tech.com

If you want to know more information, please contact us by E-mail. We will response you at the first time.
