دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار

دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار

تصویر بزرگ :  دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: TC06
سند: Charmhigh TC06 - Catalog.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: $61200~$75000
جزئیات بسته بندی: جعبه تخته سه لا صادراتی
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 50 در ماه
مخاطب

دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار

شرح
بعد TC06: 890x1450x1500mm (LxWxH) وزن خالص: 960 کیلوگرم
قدرت: AC220V (50 هرتز، تک فاز) سرعت بهینه: 27800 CPH
فیدر: پشتیبانی از فیدر الکتریکی 50pcs NXT اندازه PCB: 350 میلی متر (ل) * 300 میلی متر (w)
جزء حداقل و حداکثر: آی سی 01005 تا 36*36 میلی متر حداکثر ارتفاع جزء: 12 میلی متر

دو دستگاه TC06 ماشین های انتخاب و قرار دادن خط تولید SMT کاملا خودکار
خلاصه ی محصول

خط مونتاژ دوگانه TC06 برای تولید PCBA کارآمد. تولید الکترونیک خود را با خط تولید SMT دوگانه TC06 کاملا خودکار ارتقا دهید،با دو دستگاه Charmhigh TC06 6-head pick and place که در کنار هم کار می کنند تا حداکثر بهره وری و کارایی را داشته باشند.

هر TC06 سرعت نصب مطلوب 27800 CPH را با دقت قرار دادن ± 0.03mm و قابلیت فرآیند CPK≥1.0 ارائه می دهد و کیفیت پایدار و قابل تکرار را برای مونتاژ PCB مخلوط بالا تضمین می کند.(27800CPH+27800CPH=55600CPH).

این خط کامل SMT شامل دو سیستم نصب 6 سر با تغییر نوزل اتوماتیک (کتابخانه نوزل 19 سوراخ) ، 50 اسلات تغذیه الکتریکی NXT در هر ماشین،و سیستم های دید پیشرفته با 6 دوربین پرواز، يک دوربين IC و دو دوربين مارک در هر واحد

طراحی باریک عرض 890 میلی متر مناسب آسانسورهای استاندارد و کف کارخانه های جمع و جور است، که امکان استفاده انعطاف پذیر از دو ماشین بدون تغییر امکانات را فراهم می کند.جبران حرارتی هوشمند، و کالیبراسیون خودکار ثبات دقت طولانی مدت را حتی در محیط های تولید 24/7 تضمین می کند.

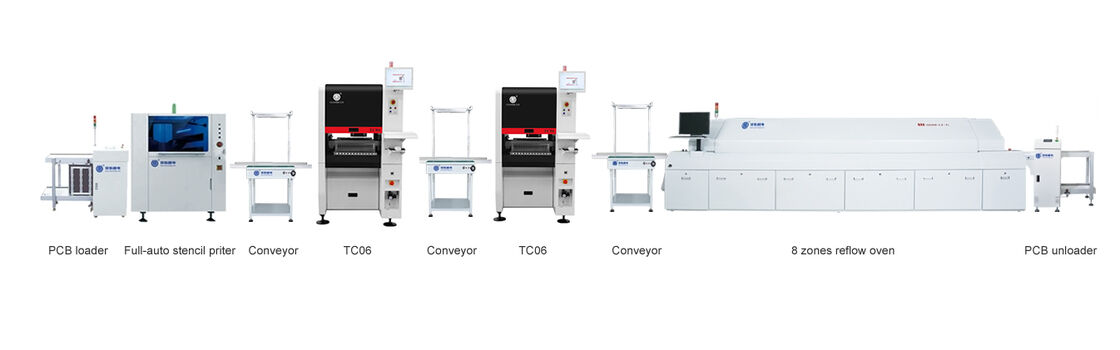

بسته خط تولید
  • بارگیری کننده PCB 250LD
  • پرینتر خمیر خمیر کاملا اتوماتیک E6
  • کانویر 50 سانتی متر
  • TC06 دستگاه انتخاب و قرار دادن 6 سر (6 سر)
  • کانویر 50 سانتی متر
  • TC06 دستگاه انتخاب و قرار دادن 6 سر (6 سر)
  • کانویر 50 سانتی متر
  • کوره بازپرداخت 8 منطقه ای CHM-PC850
  • تخلیه کننده PCB 250ULD

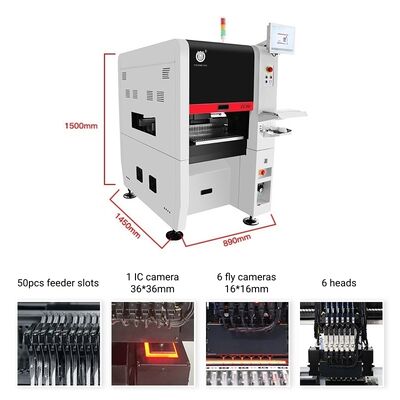

TC06 مشخصات فنی
ابعاد 890mm ((L) x 1450mm ((W) x 1500mm ((H)
وزن ۹۶۰ کیلوگرم (ساخت آهن)
منبع برق AC220V (50Hz، تک فاز) ، 3kW
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء داخلی
مقدار سر نصب کننده 6
سرعت نصب 27،800 CPH (بهترین)
ارتقای دقت (xy) +30μm، CPK≥1.0
ارتفاع قطعات ≤12 میلی متر
محدوده اجزای استثنای خازن مقاومت، دیود استوانه ای، خازن آلومینیومی، SOT، SOP، QFP، QFN، BGA و غیره
اندازه قطعات 01005 تا 36*36 میلی متر و نصب قطعات بزرگتر
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB ۳۵۰ میلی متر ((L) × ۳۰۰ میلی متر ((W)
انتقال PCB دستگاه حمل اتوماتیک سه بخش، دستگاه پشتیبانی PCB
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ)
سیستم کنترل کامپیوتر صنعتی داخلی (سیستم ویندوز) مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو محور X&Y که توسط موتورهای سرو پاناسونیک رانده می شود
سیستم انتقال پیچ های زمین + راهنمای خطی
سیستم تغذیه 50 NXT 8mm استانداردهای تغذیه (همچنین مناسب برای سینی IC و تغذیه چوبی)
سیستم بینایی دوربین پرواز x 6 (سطح قطعات قابل اجرا: 16mmx16mm) ؛ دوربین IC x 1 (سطح قطعات قابل اجرا: 36mmx36mm) ؛ دوربین مارک x 2
مشخصات کلیدی
  • سرعت نصب: 27800 CPH (بهترین در هر ماشین)
  • محدوده قطعات: 01005 تا 36×36mm (BGA، QFN، QFP، SOP، LED، مقاومت ها، خازن ها)
  • اندازه PCB: تا 350mm × 300mm
  • ضخامت PCB: 0.6mm - 3.5mm
  • قدرت: AC 220V، 3kW در هر دستگاه
  • سیستم محرک: موتورهای سرو پاناسونیک با پیچ های زمین THK و راهنمای خطی
تصاویر محصول

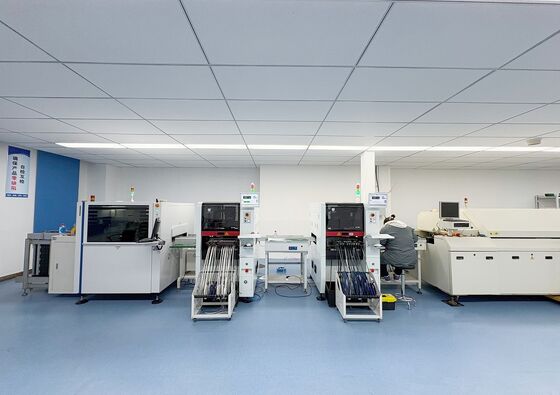

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
خدمات و گارانتی

ماشین کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است. ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.ما ارائه می دهیم آنلاین Q / A و رفع مشکل پشتیبانی و مشاوره فنی خدمات.

ما خدمات پس از فروش یک به یک را ارائه می دهیم. هر ماشین 100٪ قبل از ارسال آزمایش شده است.

پشتیبانی فنی

کیمی لیو:موب و واتساپ: +86 135 106 75756

ایمیل:kimi@charmhigh-tech.com

دنبال ما برویوتیوب

اگر می خواهید اطلاعات بیشتری داشته باشید، لطفاً با ما از طریق ایمیل تماس بگیرید. ما اولین بار به شما پاسخ خواهیم داد.

عرضه ی کارخانه ای جذاب و قابل اعتماد
