دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0

دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0
Full-automatic 6 Heads 60 Feeders SMT Pick and Place Machine TM06 CPK≥1.0
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0

تصویر بزرگ :  دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: TM06 (6 سر + 60 فیدر)
سند: Charmhigh TM06 - Catalog.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $22,000
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 6-8 روز کاری
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 50 در ماه
مخاطب

دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0

شرح
سرها: 6 عدد (با موقعیت تغییر خودکار نازل 19 عدد) اندازه PCB: 450mm ((L) × 350mm ((W) (استانداردی) ؛
سرعت: 27800cph (بهینه)؛ تغذیه کننده: پشتیبانی از 60 عدد فیدر برقی NXT
جزء: 01005، 0201،0402، 5050، SOP/QFP/QFN/BGA/LED.. حداکثر ارتفاع جزء: 12 میلی متر
دوربین: دوربین آی سی: 1 عدد (36 میلی متر) دوربین پرواز: 6 عدد (16 میلی متر) دوربین MARK: 2 عدد تحویل PCB: تحویل خودکار 3 قطعه با ریل، عرض با نرم افزار قابل تنظیم است
ابعاد: 1320mm(L)×1600mm(W)×1500mm(H) منبع برق: AC220V (50/60Hz، یک فاز)
نوع فیدر: فیدر برقی فوجی NXT ضخامت PCB: 0.6-3.5 میلی متر
برجسته کردن:

دستگاه انتخاب و نصب SMT عمودی

,

دستگاه انتخاب و مکان SMT داخلی

,

دستگاه SMT 60 فیدر

پیکربندی بالا دقت بالا Charmhigh 6 سر 60 تغذیه SMT انتخاب و مکان ماشین TM06

ماشین کامل اتوماتیک In-line SMT Pick and place Machine با حامل PCB
خط مونتاژ PCB، خوب برای تولید انبوه، خط مونتاژ SMT متوسط کاملا خودکار

1شماره مدل: TM06
2برند: چارم های
3. پیکربندی اصلی: خودکار 3 قطعه PCB تحویل خودکار + 6 سر 60 تغذیه + پاناسونیک سرو موتور
+ اتوماتیک تغییر نوزل ((۱۹ موقعیت) + ۹ دوربین + THK پیچ آسیاب + محور Y دوگانه
4تغذیه کننده: تغذیه کننده فوجی الکتریک (به طور جداگانه خریداری می شود)
5مساحت PCB (2 گزینه): 450 * 350mm / 900 * 350mm
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزا:01005، 0201، 0402-5050، SOP، QFN، TQFP، BGA... و غیره
8ابعاد: 1320mm ((L) × 1600mm ((W) × 1500mm ((H) ، AC220V/110V (50/60Hz، 1 مرحله)
9زمان تحویل: 4-6 روز کاری
10. تحویل: از طریق هوا / از طریق دریا / به طور مستقیم از کارخانه ما دریافت کنید / به انبار چین بفرستید
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت

این TM06 است، یک دستگاه انتخاب و قرار دادن بالا از Charmhigh.
این دستگاه با ۶۰ دسته تغذیه، سازگاری خوب با تغذیه های الکتریکی NXT و تغذیه های چوبی که می توانند از اجزای لوله ای پشتیبانی کنند، مشخص می شود.
6 سر قادر به نصب همزمان و تغییر نوزل های مکش به طور خودکار، سه بخش خودکار کمربند حمل کننده،سیستم کنترل حرکت با سرعت بالا و تکنولوژی بینایی برای گرفتن عکس از اجزای متحرک استفاده می شود که به طور مستقل توسط Charmhigh تحقیق و توسعه یافته است..
اگر به یک دستگاه انتخاب و قرار دادن با پیکربندی بالا با قیمت مناسب برای تنظیمات متوسط تا بزرگ نیاز دارید، TM06 بهترین انتخاب است.

مشخصات TM06:

مدل TM06
ابعاد 1320mm ((L) × 1600mm ((W) × 1500mm ((H)
وزن 1100 کیلو
منبع برق AC220V (50Hz، تک فاز) ، 3kW
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء داخلی
مقدار سر نصب کننده 6 سر
سرعت نصب ۲۷۸۰۰ اسب در ساعت (بهترین)
ارتقای دقت محور X،Y: ±0.035mm؛ CPK≥1.0 ((XY)
دقت کنترل 4μm
ارتفاع قطعات 12 میلی متر
نوع قطعه 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 450mm ((L) × 350mm ((W) (استانداردی) ؛
900mm ((L) × 350mm ((W) (اختیاری)
انتقال PCB حمل اتوماتیک سه بخش ریل، پشتیبانی PCB
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ)
سیستم کنترل کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس
سیستم درایو محور X&Y توسط موتورهای سرو Panasonic A6 هدایت می شود (محور Y توسط موتورهای دوگانه) ؛ استفاده از شتاب و کاهش انعطاف پذیر منحنی S
سیستم انتقال محور X&Y با استفاده از پیچ توپ زمین TBI و راهنمای خطی HIWIN(محور Y با پیچ های دوگانه)
سیستم تغذیه 60 NXT 8mm استانداردهای تغذیه
(همچنین برای سینی IC و تغذیه چوب مناسب است)
سیستم بینایی دوربین پرواز×6 (سطح قطعات قابل اجرا: 16mm×16mm)
دوربین IC×1 (سطح قطعات قابل استفاده: 36mm×36mm)
دوربین علامت گذاری ×2

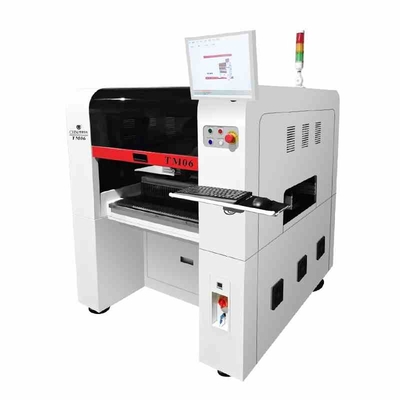

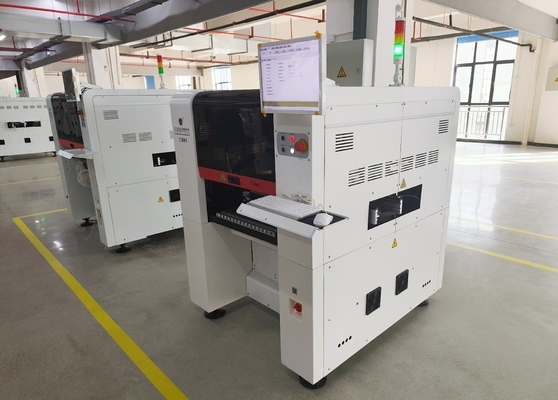

عکس های واقعی برای TM06:
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 0


دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 1

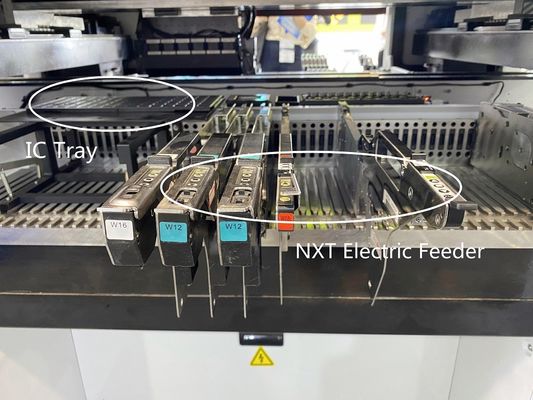

60 اسلات تغذیه (کار با تغذیه الکتریکی فوجی NXT، تغذیه به طور جداگانه خریداری می شود، 8/12/16/24/32/44mm):
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 2

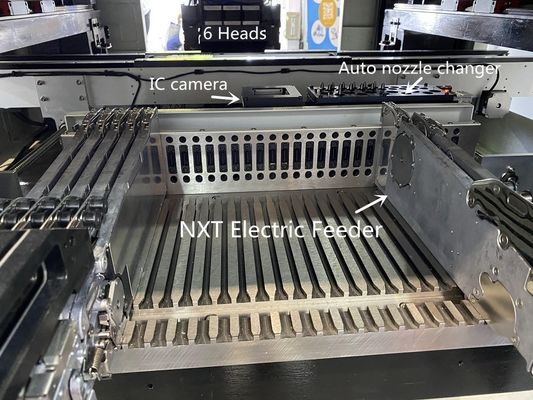

6تا سر با تغییر اتوماتیک نوزل، يک دوربين بزرگ IC با دقت بالا، دوتا دوربين علامت گذاری،

6تا دوربین پرنده برای قطعات معمولی 3تا کنویر اتوماتیک PCB
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 3

دو محور Y با دو موتور سرو، پایدارتر و دقیق تر.
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 4

نمونه های PCB:
(ما همچنین از خط SMT کاملا خودکار خود برای تولید PCB برای قطعات ماشین های ما استفاده می کنیم)
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 5
دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 6


خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
پشتیبانی فنی:
کیمی موب/ واتساپ: 0086 135 106 75756
اسکایپ: کیمیلو89
ایمیل: kimi@charmhigh-tech.com
خوش آمديد که ما رو دنبال کنيدیوتیوب: https://www.youtube.com/@KimiLiuCharmhigh/videos
اگر می خواهید اطلاعات بیشتری داشته باشید، لطفاً با ما از طریق ایمیل تماس بگیرید.
ما اولين بار به شما جواب ميديم

درباره ما:
Charmhigh سازنده معروف تجهیزات SMT پیشرفته در چین است.
این شرکت در منطقه توسعه فناوری پیشرفته چانگشا واقع شده است.
با مساحت 3600 متر مربع
به عنوان یک شرکت حرفه ای علوم و فناوری مدرن که قادر به تحقیق و توسعه است
تولید و بازاریابی، Charmhigh راه را در فناوری SMT برای بیش از ده سال پیش می برد.
مجموعه های مختلفی از ماشین های SMT کاملا خودکار چند سر توسط Charmhigh برای پاسخگویی به نیازهای مختلف عملی تولید توسعه داده شده و تولید شده است.
با توجه به فلسفه کسب و کار "اولين مشتری، ابتكار برتر"
"چارم های" قلب هزاران مشتری در سراسر جهان را به دست آورده است.
عرضه مستقیم کارخانه Charmhigh، با پشتیبانی خوب و ضمانت قوی.

دستگاه کامل خودکار 6 سر 60 تغذیه کننده SMT Pick and Place Machine TM06 CPK≥1.0 7
