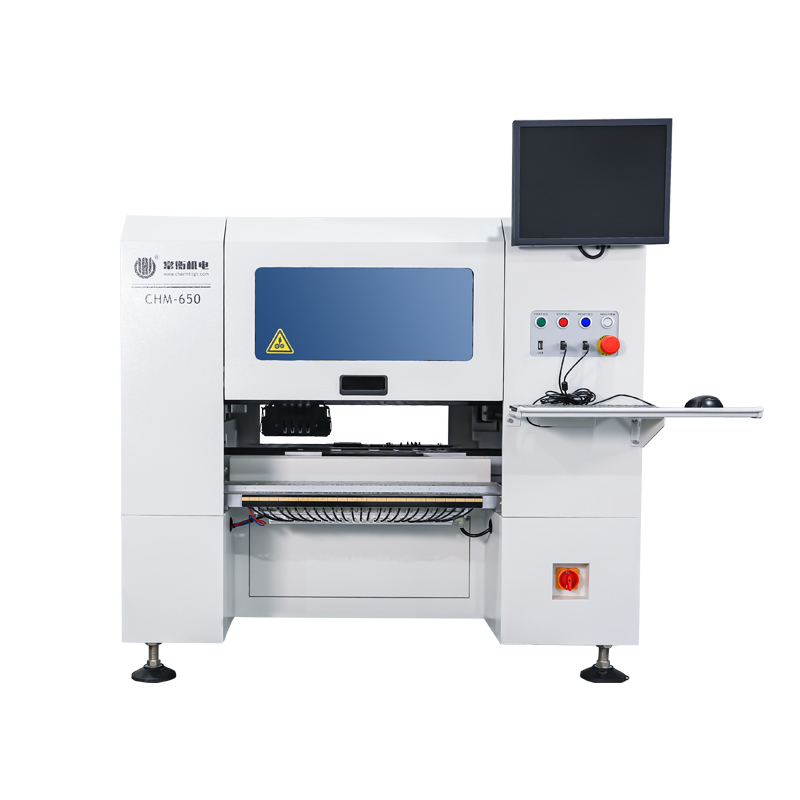

دستگاه انتخاب و قراردهی CHM-650 SMT رومیزی با 4 هد و 50 فیدر
برای تولید با دقت بالا و حجم کم، تولید انبوه 0201 کاملاً
تغییر نازل خودکار، کار با فیدرهای Yamaha جهانی
مدل: CHM-650
*4 هد قراردهی با تعویض کننده نازل خودکار
*پشتیبانی از 50 عدد فیدر پنوماتیک و الکتریکی Yamaha
*پیکربندی بالاتر با دقت بالا، پشتیبانی از 0201
*همراه با کامپیوتر (مانیتور، صفحه کلید، ماوس USB)
*مکانیکی قوی، تحویل خودکار PCB 3 قسمتی، صرفه جویی در فضا
ویدئوی کارکرد در YouTube:
نصب CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
نصب ترکیبی CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
ویدئوی کارکرد CHM-650 از مشتری بلغاری:
https://www.youtube.com/watch?v=50mu2rlPrrc
نمای واقعی ربات انتخاب و قراردهی 4 هد CHM-650 در کارخانه:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| مشخصات CHM-650 |
| ابعاد |
1280mm(L)x1190mm(W)x1050mm(H) |
| وزن |
310 کیلوگرم |
| برق منبع تغذیه |
AC220V (50Hz, 1 فاز)، 2.1kW |
| منبع هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
ژنراتور خلاء |

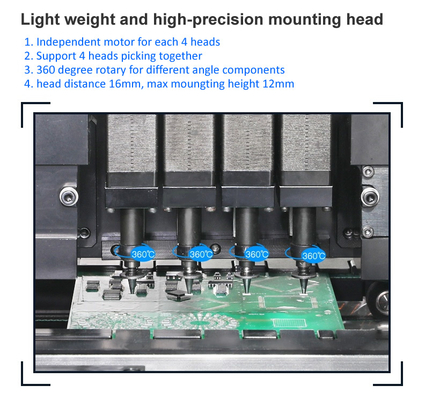

| هد نصب |
4 هد |
| سرعت نصب |
9000cph (بهینه) |
| دقت نصب |
(XY) ±0.05mm; CPK≥1.0 |
| دقت کنترل |
5μm |
| ارتفاع قطعه |
12mm |
| نوع قطعه |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA و غیره.
(مقاومت/خازن/دیود/ترانزیستور/LED/IC و غیره.)
|
| ضخامت PCB |
0.6mm~3.5mm |
| اندازه PCB |
400mm(L)x350mm(W) |

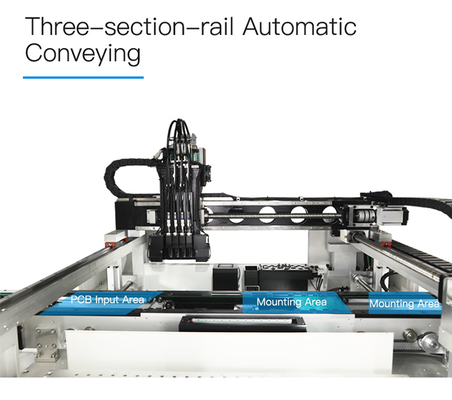

| انتقال PCB |
انتقال خودکار ریل 3 قسمتی |
| تغییر نازل |
تغییر نازل خودکار (کتابخانه نازل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، صفحه کلید و ماوس
|
| سیستم درایو |
محور X&Y توسط موتورهای سروو هدایت می شود. اتخاذ شتاب و کاهش سرعت منحنی S انعطاف پذیر |
| سیستم انتقال |
پیچ توپی + راهنمای خطی |
| سیستم تغذیه |
50 اسلات فیدر پنوماتیک/الکتریکی استاندارد Yamaha 8mm
(همچنین مناسب برای سینی IC و فیدر چوبی)
|
| سیستم دید |
دوربین Snapshot x4 (اندازه قطعه قابل اجرا: 16mmx16mm);
دوربین IC x1 (اندازه قطعه قابل اجرا: 36mmx36mm);

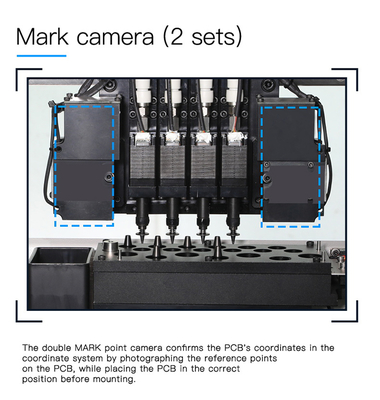

دوربین Mark x2
|
برنامه نویسی آسان فایل:
نکات برجسته:
1. تعویض نازل خودکار، نیازی به تعویض دستی نازل نیست، بسیار راحت!
2. سیستم دوربین دید قوی، دقیق تر، IC با دقت بیشتری قرار می گیرد و حداقل قطعه 0201:
3. پیکربندی بالا، طول عمر طولانی، Charmhigh مکانیکی قوی ارائه می دهد.
کار با فیدرهای استاندارد Yamaha جهانی:
گزینه:
1. فیدر الکتریکی 8mm/ 12mm /16mm /24mm /32mm /44mm
2. فیدر پنوماتیک 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm
3. فیدر ارتعاشی
Charmhigh SMT، عرضه کارخانه، تحویل سریع:
100٪ بازخورد بالا از مشتریان:
لطفا توجه داشته باشید:
دستگاه انتخاب و قراردهی یک مجموعه کامل با تمام لوازم جانبی موجود در بسته است، دستگاه آماده استفاده است!
تنها چیزی که باید آماده کنید یک کمپرسور هوای خارجی است (تامین هوا برای فیدرها، خلاء هد، ANC، استاپر PCB...).
لطفاً این دستگاه را با اطمینان خریداری کنید. از دستگاه انتخاب و قراردهی خود لذت ببرید!
خدمات و گارانتی:
دستگاه کامل دارای یک دوره گارانتی 1 ساله از زمان خرید و خدمات مادام العمر است.
ما همیشه قطعات یدکی دستگاه را ارائه می دهیم، عرضه مستقیم کارخانه با گارانتی.
ما پشتیبانی پرسش و پاسخ و عیب یابی آنلاین و خدمات مشاوره فنی را ارائه می دهیم.
ما خدمات پس از فروش یک به یک ارائه می دهیم. هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
