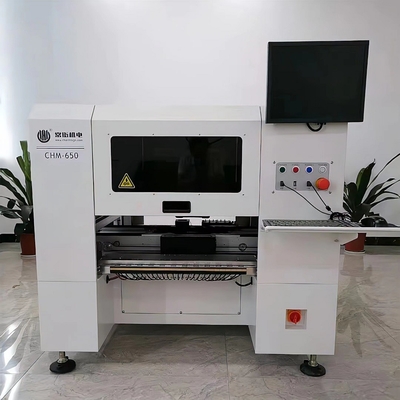

ماشین انتخاب و قرار دادن 4 سر 50 تغذیه کننده
CHM-650 ویژگی های اصلی:
1شماره مدل: CHM-650
2برند: چارم های
3پیکربندی اصلی: نوع دسکتاپ + تحویل خودکار PCB + 4 سر 50 تغذیه + موتور سرو پاناسونیک + تغییر نوزل خودکار + پیچ توپ + ریل راهنمای خطی + 7 دوربین + نرم افزار هوشمند به روز شده
4. تغذیه: 2 گزینه: تغذیه الکتریکی یاماها / تغذیه پنوماتیک (خرید تغذیه جداگانه)
5حداکثر سطح PCB: 400 * 350mm ؛ حداکثر ارتفاع قطعات: 12mm
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزای: 0201، 0402-5050، SOP، QFN، TQFP، BGA... و غیره

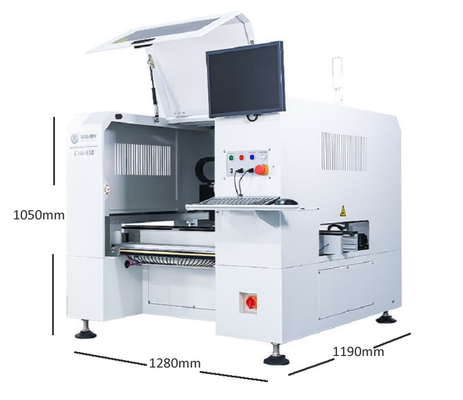

8ابعاد: 1280 ((L) * 1190 ((W) * 1050 ((H) mm، AC220V (50/60Hz)
9زمان تحویل: 3-5 روز کاری
10. تحویل: با قطار / با هوا / با دریا / انتخاب از کارخانه ما به طور مستقیم / ارسال به انبار چین
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت
ویدیوی کاری یوتیوب:
نصب CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
نصب مخلوط CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
ویدیوی کاری CHM-650 از مشتری بلغاری:
https://www.youtube.com/watch?v=50mu2rlPrrc

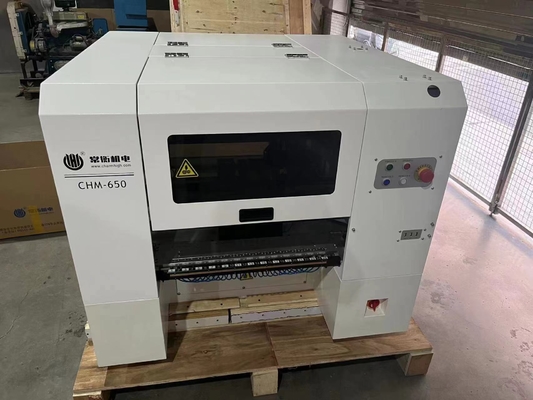

عکس واقعي از CHM-650 ربات چهار سر در کارخانه:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| مشخصات CHM-650 |
| ابعاد |
1280mm ((L) x1190mm ((W) x1050mm ((H) |
| وزن |
310 کیلوگرم |
| قدرتعرضه |
AC220V (50Hz، یک فاز) ، 2.1kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
ژنراتور خلاء |
| سر نصب |
4 سر |
| سرعت نصب |
9000cph ((بهترین) |
| ارتقای دقت |
(XY) ±0.05mmCPK≥1.0 |
| دقت کنترل |
5μm |
| ارتفاع قطعات |
12 میلی متر |
| نوع قطعه |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
|
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
400mm ((L) × 350mm ((W) |
| انتقال PCB |
حمل اتوماتیک سه بخش |
| تغییر نوزل |
تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس
|
| سیستم درایو |
محور X&Y که توسط سرو موتورها رانده می شود؛ استفاده از شتاب و کندی انعطاف پذیر منحنی S |
| سیستم انتقال |
پیچ توپ + راهنمای خطی |
| سیستم تغذیه |
50 Yamaha 8mm استانداردی قطعات تغذیه پنوماتیک / الکتریکی
(همچنین برای سینی IC و تغذیه چوب مناسب است)
|
| سیستم بینایی |
دوربین عکس فوریx4 (سطح قطعات قابل استفاده:16mmx16mm);
IC camerax1 (سطح قطعات قابل استفاده:36mmx36mm);
علامت camerax2
|
ویژگیf ماشین نصب CHM-650 SMT
- عملیات ساده و آسان برای درک با رابط کار چینی است.
- مجهز به سي سي دي سيستم موقعيت گيري، تعويض موقعيت گيري اتوماتيک، تصحيح انحراف پيشرفت تخته.
- خط حمل فوق العاده مناسب برای تخته های PCB با اندازه های مختلف است.
- شیر تزریق بدون تماس سرعت بالا حرکت مداوم سر توزیع و کارایی بالا را تحقق می بخشد.
- استفاده از دریچه های تزریق باعث اطمینان بالا و ثبات توزیع، و همچنین بهره وری بالا و استفاده از مواد می شود
- نظارت در زمان واقعی بر مقدار چسب، هشدار خودکار برای مقدار کم چسب
- پیکربندی یک سیستم کنترل صنعتی با یک SSD با سرعت بالا با ظرفیت بزرگ، دسترسی با سرعت بالا برای اطمینان از سرعت پاسخ سیستم
هر طرف 25pcs تغذیه، در مجموع 50pcs نوار تغذیه پشتیبانی: (Yamaha تغذیه الکتریکی + پنوماتیک هر دو مناسب)
8/12/16/24/32/44mm feeder, stick feeder, IC tray supported, این قطعات باید به طور جداگانه خریداری شوند.

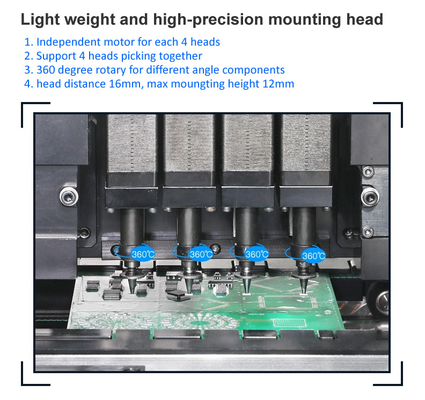

چهار سر با نوزل سامسونگ:
لطفاً توجه کنید:
دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است.
شما نیاز به خرید تغذیه جداگانه و نیاز به آماده سازی کمپرسور با 10mm قطر بیرونی لوله (ارائه هوا برای تغذیه، ANC، PCB stopper...)
وارد کردن لوله در پشت دستگاه.
لطفا با اعتماد به نفس اين ماشين رو بخريد
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما هميشه قطعات ياضي ماشين ها رو فراهم ميکنيم
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
خدمات پس از فروش را یک به یک ارائه دهید. هر دستگاه 100٪ قبل از ارسال آزمایش شده است.
