بی نقص و ecnomic4 سر 50 فیدردستگاه قرارگیری مؤلفه PCB 220 ولت
دستگاه انتخاب و مکان CHM-650 SMT ، مناسب برای تولید دسته ای کوچک SMT
با تغییر نازل خودکار، بدون نیاز به نازل تغییر دستی ، کار بافیدرهای جهانی یاماها
ویدیوی کار YouTube:
MOANDING CHM-650 0201 0402 TQFP 128PIN:
https://youtu.be/pdjjr7lc56q
Mix Mix Mixing CHM-650:
https://www.youtube.com/watch؟v=hk0rwxevxf8
CHM-650 ویدیوی کار از مشتری بلغاری:
https://www.youtube.com/watch؟v=50mu2rlprrc

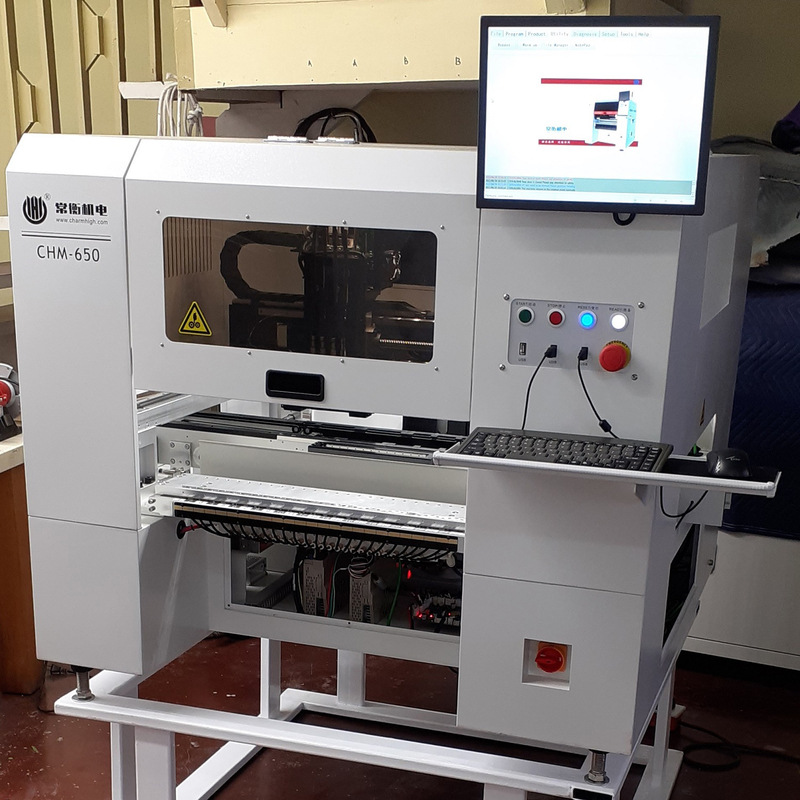

عکس واقعی Chm-650 4 سر انتخاب و قرار دادن ربات در کارخانه:
https://www.youtube.com/watch؟v=r6uzqwv8zvc
| مشخصات CHM-650 |
| ابعاد |
1280mm (l) x1190mm (w) x1050mm (h) |
| وزن |
310 کیلوگرم |
| قدرتتهیه کردن |
AC220V (50Hz ، 1 فاز) ، 2.1kW |
| عرضه هوا |
0.5MPa ~ 0.7MPa |
| خلاء |
دستگاه خلاء |
| سر نصب شده |
4 سر |
| سرعت نصب |
9000cph (بهینه) |
| دقت نصب |
(XY) 0.05 میلی متر ± ؛CPK≥1.0 |
| دقت کنترل |
5 میکرومتر |
| ارتفاع مؤلفه |
12 میلی متر |
| نوع جزء |
0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA و غیره.
(مقاومت/خازن/دیود/تریود/LED/IC و غیره)
|
| ضخامت PCB |
0.6mm ~ 3.5 میلی متر |
| اندازه PCB |
400 میلی متر (L) x350mm (W) |
| انتقال PCB |
انتقال خودکار 3 بخش-Rail |
| تغییر نازل |
تغییر خودکار نازل(کتابخانه نازل 19 سوراخ) |
| سیستم کنترل |
رایانه صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور ، صفحه کلید و ماوس
|
| سیستم محرک |
محور x & y رانده شده توسط موتورهای سروو ؛ اتخاذ شتاب و کاهش منحنی S انعطاف پذیر |
| سیستم انتقال |
پیچ توپ + راهنمای خطی |

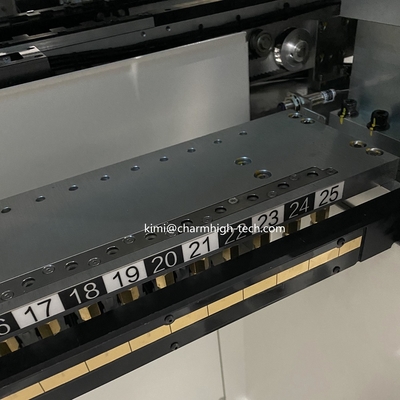

| سیستم تغذیه |
50 اسلات فیدر پنوماتیک/برقی استاندارد 50 یاماها
(همچنین برای سینی IC و فیدر چوب مناسب است)
|
| سیستم بینایی |
Snapshot Camerax4 (اندازه مؤلفه قابل اجرا:16mmx16mm) ؛
IC Camerax1 (اندازه مؤلفه قابل اجرا:36mmx36mm) ؛
mark camerax2
|

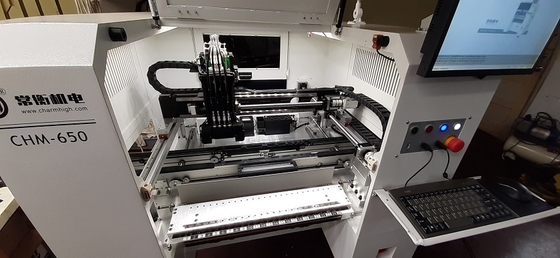

CHM-650 MACHINE SMT SMT با دقت کوچک و بالا ، پشتیبانی از تولید انبوه 0201:
برجسته:
1. مبادله نازل خودکار ، نیازی به تغییر نازل به صورت دستی ، بسیار راحت نیست!
2. سیستم دوربین دید قوی ، دوربین های به روز شده با دقیق بالاتر ، IC PLACECD دقیق تر و Min Min 0201.
3. پیکربندی بالا با نرم افزار هوشمند ، طول عمر طولانی تر ، Charmhigh قسمت مکانیکی قوی تری را ارائه می دهد.
همکاری با فیدرهای استاندارد جهانی Yamaha (Purcahse به طور جداگانه):
گزینه:
1. 8mm /12mm /16mm /24mm /32mm /44mm فیدر برقی
فیدر پنوماتیک 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm
3 فیدر ارتعاش
بازخورد مشتری:
توصیه خط تولید SMT با دقت کوچک و بالا و اقتصادی:
Charmhigh ، برند برتر Chiense.
لطفا توجه داشته باشید:

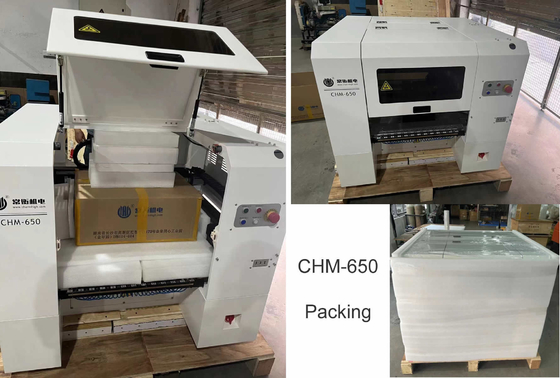

دستگاه انتخاب و مکان با تمام لوازم جانبی موجود در بسته ، دستگاه آماده برای استفاده کامل است!
تنها چیزی که شما باید آماده کنید کمپرسور هوای خارجی (تأمین هوا برای فیدرها ، تغییر خودکار نازل ، خلاء سر ، PCB است.)
لطفاً این دستگاه را با اطمینان خریداری کنید. با ماشین انتخاب و مکان خود لذت ببرید!
خدمات و گارانتی:
دستگاه کامل از زمان خرید و خدمات مادام العمر 1 سال ضمانت دارد.
ما همیشه قطعات یدکی از دستگاه ، عرضه مستقیم کارخانه را با ضمانت ارائه می دهیم.
ما Q/A آنلاین و پشتیبانی از عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.
ما یک تا یک سرویس پس از فروش ارائه می دهیم.هر دستگاه 100 ٪ قبل از حمل و نقل خوب آزمایش می شود.
