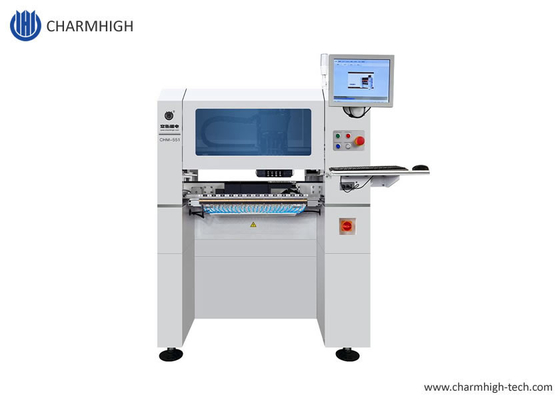

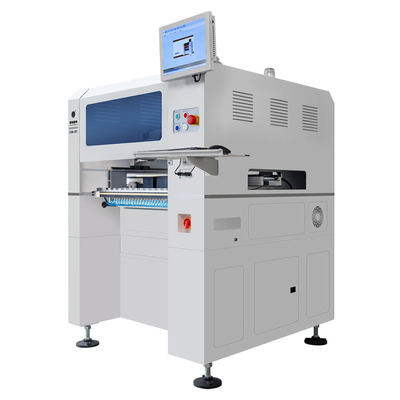

دستگاه انتخاب و قرار دادن SMT با دقت فوق العاده بالا با 4 هد Charmhigh CHM-551CPK≥1.0
پیکربندی بالا، صرفه جویی در فضا، بسیار مناسب برای تولید دسته ای کوچک با پایداری بالا.
مدل به روز شده Genius smallCHM-551 (با پایه)پیچ توپی با دقت بالا
نوار نقاله PCB اتوماتیک، 50 فیدر، ربات انتخاب و قرار دادن SMT با 4 هد
دستگاه انتخاب و قرار دادن CHM-551 SMT (با تعویض خودکار نازل) برای تولید دسته ای SMT.
پشتیبانی از 0201. پشتیبانی از تست CPK.راه حل اقتصادی برای مونتاژ SMT.
ویژگی های دستگاه
1. پشتیبانی از تست CPK CPK≥1.0
2. تعویض خودکار نازل (کتابخانه نازل 13 مجموعه)
3. جبران حرارتی
4. انتقال خودکار
5. سرعت بهینه: 11500CPH ; IPC9850: 8850CPH
6. .……
برای ویژگی های بیشتر دستگاه، لطفاً با مدیر حساب ما مشورت کنید.
ویدئوی عملکرد CHM-551 از مشتری در یوتیوب:
https://www.youtube.com/watch?v=OawJh43K9EI
نصب 0402، 0603، 0805 توسط CHM-551:
https://www.youtube.com/watch?v=x6bLKcVWXCg
نصب 0201 توسط CHM-551:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| مشخصات CHM-551 |
| ابعاد |
1050mm(L) x1050mm(W) x 1360mm(H) |
| وزن |
310 کیلوگرم - با پایه |
| منبع تغذیه |
AC220V (50Hz, تک فاز) 1.5kw |
| منبع هوا |
0.5MPa ~0.7MPa |
| تولید خلاء |
پمپ خلاء |
| تعداد هد نصب |
4 هد |
| سرعت نصب |
11500CPH (بهینه); IPC9850: 8850cph |
| دقت نصب |
(XY)±0.05mm; CPK≥1.0 |
| ارتفاع قطعه |
12mm |
| نوع قطعه |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA و غیره.
(مقاومت/خازن/دیود/ترانزیستور/LED/IC و غیره) |
| ضخامت PCB |
0.6mm~3.5mm |
| اندازه PCB |
350mm(L)x270mm(W) |
| تغییر نازل |
تغییر خودکار نازل (کتابخانه نازل 13 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، صفحه کلید و ماوس |
| سیستم درایو |
محور X&Y توسط سروو موتورها هدایت می شود؛
اتخاذ شتاب و کاهش سرعت منحنی S انعطاف پذیر
|
| سیستم انتقال |
پیچ توپی + راهنمای خطی |
| سیستم تغذیه |
50 8mm استانداردYamaha پنوماتیکفیدر الکتریکیپشته ها
(همچنین مناسب برای سینی IC و فیدر چسبی) |
| سیستم دید |
دوربین عکس فوری x4 (اندازه قطعه قابل اجرا: 14mm×14mm);
دوربین IC x1 (اندازه قطعه قابل اجرا:36mmm×36mm);
دوربین مارک x2 |

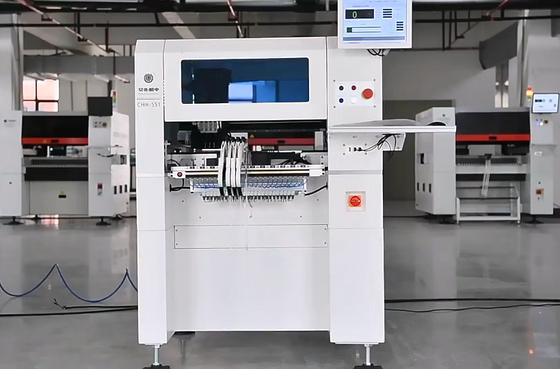

ظاهر جدید CHM-551، پنجره دید اضافه شده است.
ویژگی های اصلی:
4 هد، 50 پشته فیدر، سروو موتور، نوار نقاله خودکار PCB، پیچ توپی،
جبران حرارتی، تعویض خودکار نازل 19 سوراخ، 0201، تست CPK پاس شده......
کار با فیدرهای الکتریکی Yamaha و فیدرهای پنوماتیک با هم.
نصب IC با نتیجه عالی، حداکثر پشتیبانی از IC با اندازه 36x36mm، نصب عالی با گام کوچک.
Charmhigh SMT، عرضه کارخانه، تحویل سریع.
Charmhigh، برند برتر چینی.

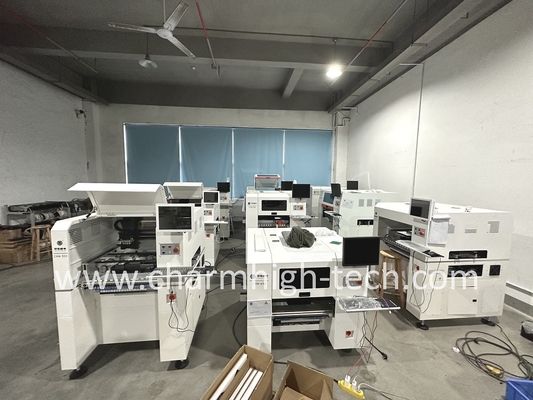

کارخانه ما:
خط تولید SMT را توصیه کنید:
پرینتر خمیر لحیم 3250---نوار نقاله---دو واحد CHM-551---نوار نقاله---کوره رفلو
لیست قطعات CHM-551
| مورد |
تعداد |
مورد |
تعداد |
| دستگاه انتخاب و قرار دادن |
1 |
موچین |
1 |
| نازل ها |
8 |
آچار آلن داخلی |
1 |
| جعبه ابزار |
1 |
روغن روان کننده |
1 |
| کارت گارانتی |
1 |
فیلتر |
4 |
| راهنمای کاربر |
1 |
اتصال سریع |
1 |
| گزارش تست |
1 |
ماوس پد |
1 |
| برس |
1 |
کابل برق |
1 |
لطفا توجه داشته باشید:
دستگاه انتخاب و قرار دادن یک مجموعه کامل با تمام لوازم جانبی موجود در بسته است، دستگاه آماده استفاده است!
تنها چیزی که باید آماده کنید یک کمپرسور هوای خارجی است.
لطفاً این دستگاه را با اطمینان خریداری کنید.
از دستگاه انتخاب و قرار دادن خود لذت ببرید!
خدمات و گارانتی:
دستگاه کامل دارای یک دوره گارانتی 1 ساله از زمان خرید و خدمات مادام العمر است.
ما همیشه قطعات یدکی دستگاه را ارائه می دهیم، عرضه مستقیم کارخانه با گارانتی.
ما پشتیبانی پرسش و پاسخ آنلاین و عیب یابی و خدمات مشاوره فنی را ارائه می دهیم.
ما خدمات پس از فروش یک به یک ارائه می دهیم.هر دستگاه 100٪ قبل از ارسال به خوبی آزمایش شده است.
