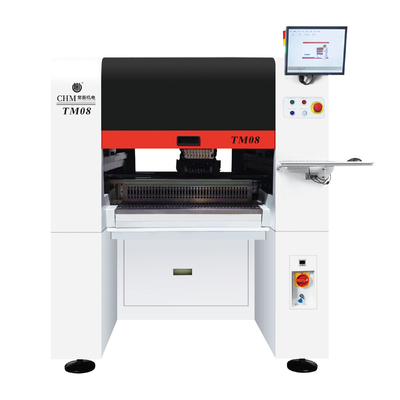

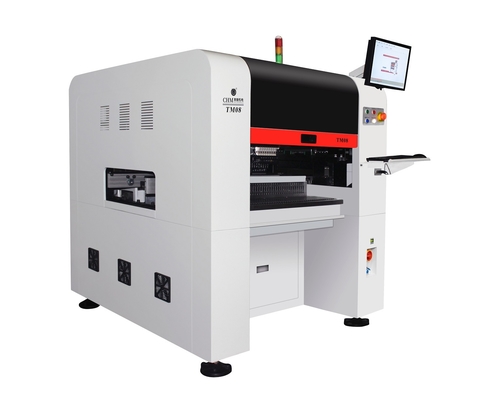

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده
Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده

تصویر بزرگ :  Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: TM08 (8 سر + 80 فیدر)
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $26000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: ۵ تا ۷ روز کاری
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 20 در ماه

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده

شرح
سرها: 8pcs ((با 31pcs نوزل حالت تغییر اتوماتیک) اندازه PCB: 600mm(L) * 350mm(W) / 1200 *350mm(گزینه ها)
سرعت: 35000 CPH (بهترین شرایط تحت شرکت ما) تغذیه کننده: پشتیبانی 80pcs NXT تغذیه برقی
جزء: 0201,0402،-5050، SOP، QFN، BGA به 36 * 36mm قطعات بزرگتر حداکثر ارتفاع جزء: 12 میلی متر
دوربین: دوربین IC: 1pcs (36x36mm) ؛ دوربین پرواز: 8pcs (16x16mm) ؛ دوربین MARK: 2pcs تحویل PCB: تحویل خودکار 3 قطعه با ریل، عرض با نرم افزار قابل تنظیم است
ابعاد: 1280 (L) * 1580 (W) * 1500 (H) میلی متر منبع برق: AC220V (50 هرتز، تک فاز)
نوع فیدر: فیدر برقی فوجی NXT موتور: سروو موتور پاناسونیک
ضخامت PCB: 0.6-3.5 میلی متر وزن خالص: 1450 کیلوگرم
برجسته کردن:

8 سر PCBA ماشین تولید,PCBA تولید انتخاب و مکان ماشین,۸۰ دستگاه تغذیه

,

PCBA Manufacturing Pick and Place Machine

,

80 feeders Pick and Place Machine

عالیسرعت بالا دقت بالا در خط8 سر 80 خورنده SMT انتخاب و قرار دادن ماشین Charmhigh TM08

ماشین ساخت PCB، خط مونتاژ PCB کاملا اتوماتیک، بهترین کیفیت در چین، مارک برتر چین Charmhigh



1شماره مدل: TM08
2برند: چارم های
3پیکربندی اصلی:تمام اتوماتیک در خط + PCB تحویل خودکار + 8 سر 80 تغذیه + تشخیص CPK عبور + پاناسونیک سرو موتور + محور Y دوگانه + تغییر نوزل خودکار + 11 دوربین + THK پیچ آسیاب +
تعویض حرارتی + سرعت مطلوب: 35000CPH
4تغذیه کننده: تغذیه کننده فوجی الکتریک (به طور جداگانه خریداری می شود)
5. منطقه PCB (2 گزینه):
600mm ((L) * 350mm ((W) / 1200 * 350mm (اختیاری)
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزای: 0201/ 0402 / 0603-5050/ دیود/ تریود/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر 36*36mm IC
8ابعاد:
1280 (L) * 1580 (W) * 1500 (H) میلی متر، AC220V (50hz، تک فاز)
9زمان تحویل: 3-5 روز کاری
10. تحویل: از طریق دریا / به طور مستقیم از کارخانه ما دریافت / به انبار چین ارسال
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت



کانال یوتیوب Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos

دانلود کاتالوگ Charmhigh TM08 TM08 - کاتالوگ.pdf



پارامترهای Charmhigh TM08:

ابعاد 1280mm ((L) x1580mm ((W) x1500mm ((H)
وزن 1450 کیلوگرم
منبع برق AC220V (50Hz، تک فاز) ، 3.5kW
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء داخلی
مقدار سر نصب کننده 8
سرعت نصب ۳۵۰۰۰ اسب در ساعت (بهترین)
ارتقای دقت ±0.05mm CPK≥1.0
ارتفاع قطعات ≤12 میلی متر
نوع قطعه 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره)
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 450mm ((L) x350mm ((W) (استانداردی) ؛
1200mm ((L) x350mm ((W) (اختیاری)
انتقال PCB دستگاه حمل اتوماتیک سه بخش، دستگاه پشتیبانی PCB
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل ۳۱ سوراخ)
سیستم کنترل کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس

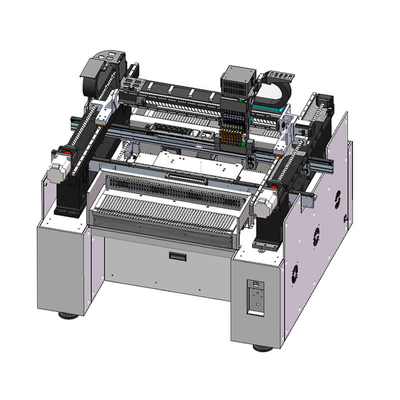

سیستم درایو

محور X&Y که توسطموتورهای سرو A6 پاناسونیک (محور Y توسط موتورهای دوگانه)

استفاده از شتاب و کندی انعطاف پذیر S-curve

سیستم انتقال محور X&Y با استفاده از پیچ زمین و راهنمای خطی خاموش
(محور Y با پیچ های دوگانه)
سیستم تغذیه 80 NXT 8mm استانداردهای تغذیه
(همچنین برای سینی IC و تغذیه چوب مناسب است)
سیستم بینایی دوربین پروازx8 (سطح قطعات قابل استفاده: 16mmx16mm)
IC camerax1 (سطح قطعات قابل استفاده: 36mmx36mm)
علامت camerax2



فهرست قسمت ها:

ماده مقدار ماده مقدار
TM08 دستگاه انتخاب و قرار دادن 1 روغن روان کننده 1
فنجان ها 8 فیلتر 4
جعبه ابزار 1 وصل کننده سریع 1
کارت گارانتی 1 ماوس پد 2
راهنمای کاربری 1 کابل برق 2
گزارش آزمایش 1 صفحه کلید 1
برش 1 ماوس پد 1
پنچیز 1 صفحه LCD 1



چارم های TM08، 8 سر 80 تغذیه:

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 0



تشارم های TM08: تشخیص CPK رد شد،TM08:CPK≥1.0,مدل با دقت بالا:

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 1

تشخیص CPK چیست؟

CPK به شاخص توانایی فرآیند اشاره دارد، این اندازه گیری است که چگونه یک دستگاه انتخاب و محل در تولید آن سازگار و دقیق است،اگر CPK بالا باشد، به این معنی است که دستگاه در قرار دادن قطعات دقیقاً در جایی که باید باشد، بسیار خوب است. اما اگر CPK پایین باشد، ممکن است به این معنی باشد که دستگاه در آن خیلی خوب نیست.و ممکن است اشتباهات بیشتری در فرآیند مونتاژ وجود داشته باشد. منt به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.

CPK < 1: ضعیف

1 ≤ CPK < 1.33: نرمال

CPK ≥ 1.33عالی



خلاصه: CPK اندازه گیری است که چگونه یک دستگاه انتخاب و محل در تولید آن سازگار و دقیق است. اساسا، به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 2

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 3

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 4

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 5

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 6

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 7



نمونه:

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 8



عرضه مستقیم کارخانه Charmhigh:

Charmhigh TM08 ماشین تولید PCBA SMT Pick And Place Machine 8 سر 80 تغذیه کننده 9



خدمات و ضمانت:

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.

ما به صورت آنلاین Q / A و پشتیبانی از رفع مشکل و خدمات مشاوره فنی ارائه می دهیم.



ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
