خط تولید کوچک و متوسط اقتصادی SMD برای مونتاژ PCB- Full-Automatic SMT Pick and Place Machine Charmhigh CHM-551، CPK≥1.0
4-سر دقت بالا Charmhigh CHM551 PCB Pick & Place Machine 0201، QFN، BGA
دستگاه انتخاب و قرار دادن خودکار SMT، بسیار خوب برای تولید دسته کوچک با ثبات بالا
مقدمه:
Charmhigh CHM-551 یک ماشین انتخاب و قرار دادن اتوماتیک SMT با سرعت بالا و دقت بالا با چهار سر با مکانیسم پیکربندی پیشرفته و عملکرد عالی است.و قیمتش هم مناسبه.از آن برای آزمایش تحقیق و توسعه و تولید کوچک و متوسط SMT استفاده می شود و می تواند به سرعت هزینه سرمایه گذاری را بازیابی کند. اگر شما به یک دستگاه انتخاب و قرار دادن سطح بالاتر نیاز دارید، Charmhigh CHM-551 بهترین دستگاه است.
دانلود کاتالوگ CHM-551:CHM-551 - کاتالوگ.pdf
ویدیوی کاری CHM-551 از طرف مشتری:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
نصب CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
نکات مهم:
1. از تست CPK پشتیبانی کنیدCPK≥1.0، 0201 کامل

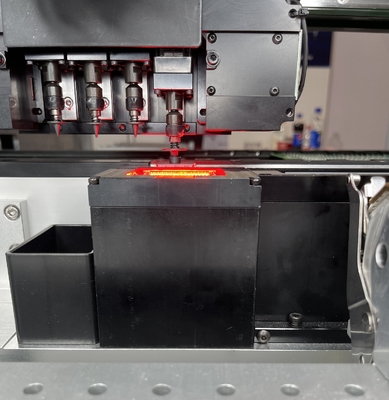

سیستم دوربین دید قوی، دوربین های به روز شده با دقت بالاتری، IC placecd دقیق تر و حداقل جزء 0201.
2. تغییر اتوماتیک نوزل (13 مجموعه از کتابخانه نوزل)
جايگزين اتوماتيك نوزل، شما نياز به دستي به جايگزين نوزل نداريد، خيلي راحت!
3جبران گرما
4. انتقال خودکار PCB
با ماشین نقلیه PCB، یک خط تولید SMT کوچک ساخته شده، دست های خود را آزاد کنید!
5سرعت مطلوب:11500CPH؛ IPC9850:8850CPH
با این سرعت، شما می توانید کار حجم متوسط، با ثبات عالی، کار 15 ساعت در روز
6. Sنرم افزار مارت، پشتیبانی هوش مصنوعی.
برنامه ریزی سریع، کار کردن آسان، شروع سریع فقط 1 ساعت
| مشخصات CHM-551 |
| ابعاد |
1050mm ((L) x1050mm ((W) x 885mm ((H) / با پایه: 1360mm |
| وزن |
200 کیلوگرم / با پایه: 310 کیلوگرم |
| منبع برق |
AC220V (50Hz، تک فاز) 1.5kw |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء |
| مقدار سر نصب کننده |
4 سر |
| سرعت نصب |
11500CPH (بهترین حالت)IPC9850: 8850cph |
| ارتقای دقت |
(XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع قطعات |
12 میلی متر |
| نوع قطعه |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره) |
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
350mm ((L) x270mm ((W) (استانداردی) ؛
600mm ((L) x350mm ((W) (اختیاری) |
| تغییر نوزل |
تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (ویندوز)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسط سرو موتورها رانده می شود؛
استفاده از شتاب و کندی انعطاف پذیر S-curve
|
| سیستم انتقال |
پیچ توپ + راهنمای خطی |
| سیستم تغذیه |
50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین عکس سریعx4 (سطح قطعات قابل استفاده: 14mm×14mm)
IC camerax1 (سطح قطعات قابل استفاده:25 میلی متر × 25 میلی متر);
علامت camerax2 |

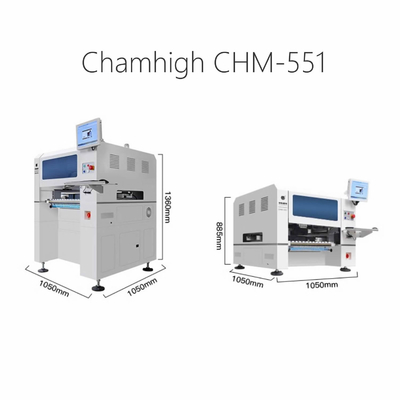

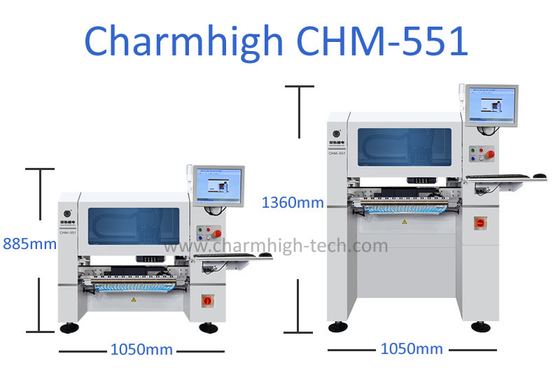

ما دو نوع برای CHM-551 داریم، یکی دسکتاپ است، دیگری عمودی است، می توانید یکی از آنها را انتخاب کنید.
يادداشت: پايگاه بايد قبل از خروج از کارخونه نصب بشه
ماشين جامد با ظاهر خوب:
کار با Yamaha Feeders استاندارد جهانی ((خرید به طور جداگانه):
سیستم تغذیه: با استفاده از تغذیه الکتریکی / پنوماتیک یاماها، که اقتصادی و پایدار است.
خورنده لرزش ((خورنده چوب): پشتیبانی از تغذیه قطعات لوله ای.
گزینه:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm تغذیه برق
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm تغذیه CL پنوماتیک
3. خورنده لرزش
لیست قطعات CHM-551
| ماده |
مقدار |
ماده |
مقدار |
| دستگاه انتخاب و قرار دادن |
1 |
پنچیز |
1 |
| فنجان ها |
8 |
باز کن شش گوشه ای داخلی |
1 |
| جعبه ابزار |
1 |
روغن روان کننده |
1 |
| کارت گارانتی |
1 |
فیلتر |
4 |
| راهنمای کاربری |
1 |
وصل کننده سریع |
1 |
| گزارش آزمایش |
1 |
ماوس پد |
1 |
| برش |
1 |
کابل برق |
1
|
CHM-551CPK≥1.0پس تشخیص CPK چیست؟
CPK به شاخص توانایی فرآیند اشاره دارد، این اندازه گیری است که چگونه یک دستگاه انتخاب و محل در تولید آن سازگار و دقیق است،اگر CPK بالا باشد، به این معنی است که دستگاه در قرار دادن قطعات دقیقاً در جایی که باید باشد، بسیار خوب است. اما اگر CPK پایین باشد، ممکن است به این معنی باشد که دستگاه در آن خیلی خوب نیست.و ممکن است اشتباهات بیشتری در فرآیند مونتاژ وجود داشته باشد. منt به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.
CPK < 1: ضعیف
1 ≤ CPK < 1.33: نرمال
CPK ≥ 1.33عالی
خلاصه: CPK اندازه گیری است که یک دستگاه انتخاب و محل در تولید آن چگونه سازگار و دقیق است. اساسا، به ما می گوید که کیفیت ماشین در طول تولید چقدر پایدار است.

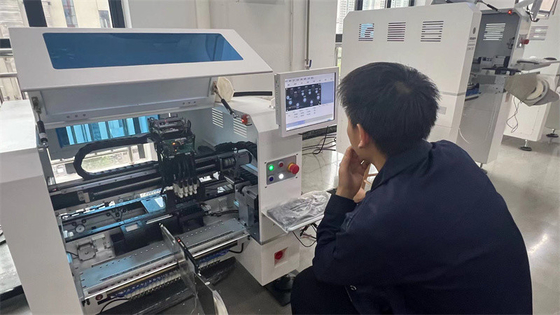

"چارم هایچ ام-551" بازخورد خوبی از طرف مشتری:
SMT Charmhigh، عرضه کارخانه، تولید کننده حرفه ای، تحویل سریع.
خوشمزه، مارک برتر چینس.
پارک صنعتی جدید "چارم های" کارخانه، پارک تحقیق و تولید:
لطفاً توجه کنید:
دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است، ماشین آماده استفاده است!
تنها چیزی که شما نیاز به آماده کردن یک کمپرسور هوای خارجی (ارائه هوا برای تغذیه، خلاء سر، پشتیبانی PCB، کتابخانه تغییر اتوماتیک نوزل...).
لطفا با اعتماد به نفس اين دستگاه رو بخريد.
با ماشین انتخاب و قرار دادن خودتون لذت ببرید!
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما به صورت آنلاین Q / A و پشتیبانی از رفع مشکل و خدمات مشاوره فنی ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
