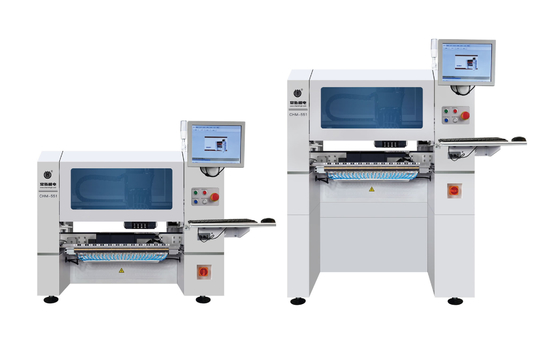

نابغهCHM-551ماشين انتخاب و قرار دادن 4 سر SMT توسط Charmhigh
دقت فوق العاده ی بالا، پیکربندی بالا، کار کردن آسان، فضای صرفه جویی.
برای نمونه سازی دقیق و تولید دسته کوچک با ثبات بالا بسیار خوب است.
توضیحات:
این چهار سر CHM-551 طراحی شده برای دقت و سهولت استفاده در تولید الکترونیک در حالی که سرعت آن بسیار بالا نیست، سرعت واقعی 8850 CPH.قادر به دستکاری قطعات 0201 با دقت قابل توجهی و آزمایشات سختگیرانه CPK را پشت سر گذاشته است.
طراحی فشرده آن به خوبی در نمونه سازی و تنظیمات تولید کوچک و متوسط متناسب است.
که یکی از پیشرفته ترین دستگاه های کوچک در بازار است.
CHM-551 SMT انتخاب و مکان ماشین (با تغییر اتوماتیک نوزل) مناسب نمونه اولیه با دقت بالا وراه حل اقتصادی برای مونتاژ SMT
ویدیوی کاری CHM-551 در یوتیوب:
https://www.youtube.com/watch?v=OawJh43K9EI
بسته بندي شده و آماده ارسال به آفریقاي جنوبي:
https://www.youtube.com/watch?v=KBGGZVmYOzY
دانلود کاتالوگ CHM-551:چارم های CHM-551.pdf
ویژگی های ماشین
1.تست CPK پشتیبانی
2. تغییر اتوماتیک نوزل (13 مجموعه از کتابخانه نوزل)
3.جبران گرما
4. انتقال اتوماتیک
5سرعت مطلوب:11500CPH IPC9850:8850CPH
6. ...
برای ویژگی های بیشتر ماشین، لطفا با مدیر حساب ما مشورت کنید
لیست قطعات CHM-551
| ماده |
مقدار |
ماده |
مقدار |
| دستگاه انتخاب و قرار دادن |
1 |
پنچیز |
1 |
| فنجان ها |
8 |
باز کن شش گوشه ای داخلی |
1 |
| جعبه ابزار |
1 |
روغن روان کننده |
1 |
| کارت گارانتی |
1 |
فیلتر |
4 |
| راهنمای کاربری |
1 |
وصل کننده سریع |
1 |
| گزارش آزمایش |
1 |
ماوس پد |
1 |
| برش |
1 |
کابل برق |
1 |
| مشخصات CHM-551 |
| ابعاد |
1050mm ((L) x1050mm ((W) x 1360mm ((H) / 885mm |
| وزن |
260kg و 310kg |
| منبع برق |
AC220V (50Hz، تک فاز) 1.5kw |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء |
| مقدار سر نصب کننده |
4 سر |
| سرعت نصب |
11500CPH (بهترین) ؛IPC9850: 8850cph |
| ارتقای دقت |
(XY) ± 0.05mm؛CPK≥1.0 |
| ارتفاع قطعات |
12 میلی متر |
| نوع قطعه |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره) |
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
350mm ((L) x270mm ((W) (استانداردی) ؛
600mm ((L) x350mm ((W) (اختیاری) |
| تغییر نوزل |

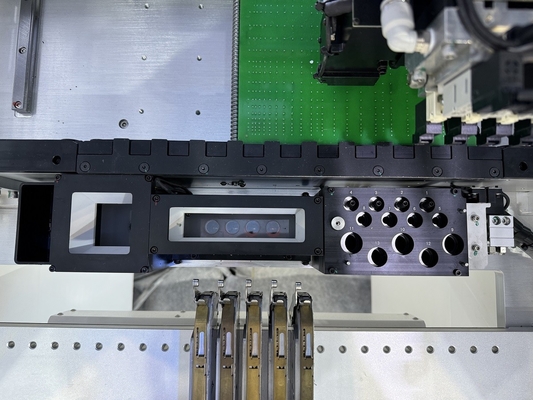

تغییر اتوماتیک نوزل(کتابخانه نوزل 13 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (ویندوز 7)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسط سرو موتورها رانده می شود؛
استفاده از شتاب و کندی انعطاف پذیر S-curve
|
| سیستم انتقال |

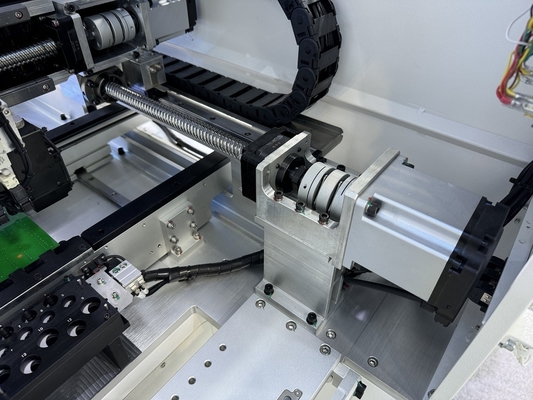

پیچ توپ + راهنمای خطی |
| سیستم تغذیه |
50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین عکس سریعx4 (سطح قطعات قابل استفاده: 14mm×14mm)
IC camerax1 (سطح قطعات قابل استفاده: 25mm×25mm)
علامت camerax2 |
نکته مهم:
1.تبادله اتوماتيك نوزل، شما نیاز به تغییر نوزل به صورت دستی، بسیار آسان است!
2سیستم دوربین دید قوی، دوربین های به روز شده با دقت بالاتری، IC placecd دقیق تر و حداقل جزء 0201.
3. با پي سي بي اتوماتيک کنوير، ساخت يک خط توليد SMT کوچک، آزاد دستان خود را!
4. پیکربندی بالا با نرم افزار هوشمند، طول عمر طولانی تر، Charmhigh بخش مکانیکی قوی تری را فراهم می کند.
ویژگی های اصلی:
4 سر، 50 تخته تغذیه، موتور سرو، حامل اتوماتیک PCB، پیچ توپ،
تعویض حرارتی، تغییر اتوماتیک نوزل 19 سوراخ، 0201، آزمون CPK...
نصب IC با نتیجه کامل، حداکثر پشتیبانی 25x25mm اندازه IC، پیچ کوچک نصب کامل.

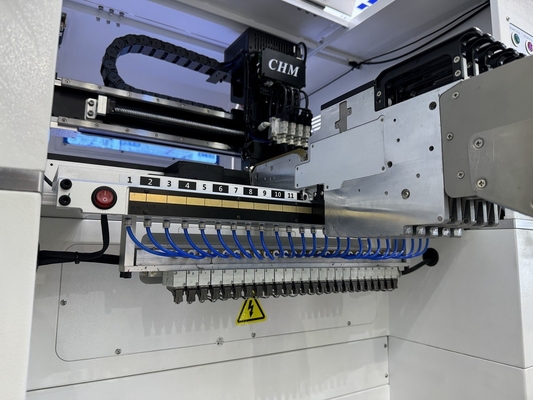

يک طرف مجهز به 25 سوراخ تغذيه کننده است، هر دو طرف با هم 50 تا دارند.
تغذیه های پشتیبانی یاماها (هر دو تغذیه های الکتریکی و تغذیه های پنوماتیک:
خیلی پایدار و با دقت بالا بهترین مدل چهار سر در چین
SMT جذاب، عرضه کارخانه، تحویل سریع.
خوشمزه، مارک برتر چینس.
خط تولید SMT را توصیه می کنم:
خط1:
3040 چاپگر خمیر خمیر، CHM-551 SMD ربات انتخاب و قرار دادن، T961 کوره reflow
خط دوم:
لطفاً توجه کنید:
دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است، ماشین آماده استفاده است!
تنها چیزی که شما نیاز به آماده کردن یک کمپرسور هوای خارجی (ارائه هوا برای تغذیه پنوماتیک) است.
لطفا با اعتماد به نفس اين دستگاه رو بخريد.
با ماشین انتخاب و قرار دادن خودتون لذت ببرید!
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
