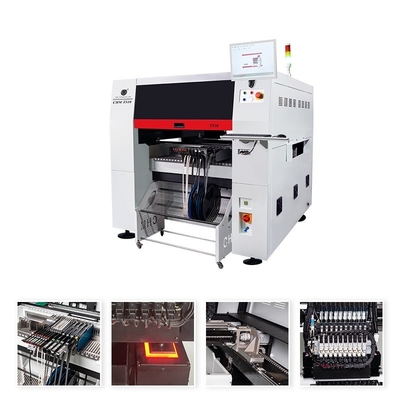

TS10 پیشرفته با سرعت بالا SMT کاملا اتوماتیک انتخاب و قرار دادن ماشین با 100 اسلات تغذیه
برای خط تولید SMT بزرگ، خط مونتاژ PCB، تولید PCBA،01005 پشتیبانی می شود،CPK≥1.0
مقدمه
TS10 ماشین انتخاب و قرار دادن 10 سر با دقت بالا و سرعت بالا
1سرعت مطلوب:42000CPH(در بهترین شرایط شرکت ما)
2. دقت نصب: ((xy) + 0.03mmCPK>1.0
3. اجزای محدوده نصب: اندازه اینچ01005- 36mmX36mm و قطعات بزرگتر
4اختیاری: اسکن نور آبی، نصب لنز، تولید نصب PCB طول 1.2m
برای دانلود کاتالوگ TS10 از اینجا کلیک کنید: TS10 - کاتالوگ.pdf

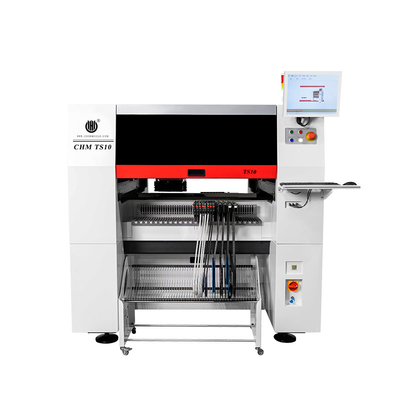

مشخصات Charmhigh TS10:
| ابعاد |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| وزن |
1930 کیلوگرم |
| منبع برق |
AC380V (50Hz، سه فاز) ، 4.5kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| مقدار سر نصب کننده |
10 سر |
| سرعت نصب |
۴۳۰۰۰ اسب در ساعت (بهترین) |
| ارتقای دقت |
(XY) ± 0.03mmCPK≥1.0 |
| ارتفاع قطعات |
≤12 میلی متر |
| نوع قطعه |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA و غیره
(مقاوم/کدابین/دیود/تریود/LED/IC و غیره) |
| محدوده اجزای |
اندازه اینچ 0201 تا 36mm * 36mm، و نصب قطعات بزرگتر. |
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
600mm ((L) × 400mm ((W) (استانداردی) ؛
1200mm ((L) × 400mm ((W) (اختیاری) |
| انتقال PCB |
حمل اتوماتیک سه بخش ریل، پشتیبانی PCB |
| تغییر نوزل |
تغییر اتوماتیک نوزل(37 سوراخ کتابخانه نوزل) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (ویندوز 7)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسطموتورهای سرو A6 پاناسونیک (محور Y توسط موتورهای دوگانه)· اتخاذ انعطاف پذیر S منحنی شتاب و کاهش سرعت |
| سیستم انتقال |
محور X&Y با استفاده از پیچ توپ زمین THK و راهنمای خطی خاموش THK(محور Y با پیچ های دوگانه) |
| سیستم تغذیه |
100 NXTپشتهای تغذیه استاندارد 8 میلی متری
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین پرواز×10 (سطح قطعات قابل استفاده: 16mm×16mm)
دوربین IC×1 (سطح قطعات قابل استفاده: 36mm×36mm)
اين کار براي برقراري تصوير انجام ميشه
دوربین علامت گذاری ×2 |
نکته مهم:
1. از تشخیص CPK پشتیبانی کنیدحداقل جزء 01005
2محور Yدو موتور سروسیستم کنترل
3. سيستم اصلاح تعويض حرارتي اتوماتيك
4. پمپ خلاء داخلی + ساختار دریچه سولنئود
5.تغییر اتوماتیک نوزل(37 مجموعه از کتابخانه نوزل)
6. دستگاه پشتیبانی PCB
7. دوربين دو طرفه ، براي سي پي دي بزرگتر خوبه
8.......
برای ویژگی های بیشتر ماشین، لطفا با مدیر حساب ما مشورت کنید
نکته مهم TS10:
1/ محور Y سیستم کنترل دوگانه سرو را اتخاذ می کند
محور Y دو موتور پاناسونیک A6 سرو استفاده می کند، پیچ زمین THK، راهنمای خطی ساکت
2/پاشگاه CPK پشتیبانی
اطمینان از ثبات و تضمین قابلیت های فرآیند
3/شخصيت قطعات بزرگ(سهل برای گرفتن، شناسایی و نصب دقیق) هنگامی که منطقه تشخیص دوربین LCD فراتر رفته است، تشخیص بخش پشتیبانی می شود و یک تصویر کامل دستگاه به طور خودکار شکل می گیرد
4/ANC (تغییر دهنده اتوماتیک نوزل)
توزیع اتوماتیک نوزل و تعویض اتوماتیک نوزل5/سیستم اصلاح تعویض حرارتی اتوماتیک

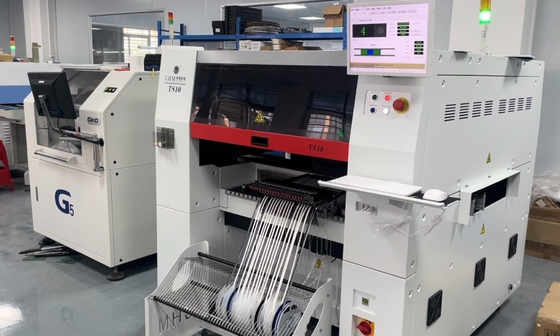

TS10 عکس واقعی در کارخانه ما:100 اسلات تغذیه (کار با فوجی NXT تغذیه الکتریکی):

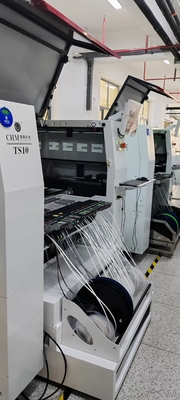

سایت مشتری:
نمونه ها:
عرضه مستقیم کارخانه Charmhigh:
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
