جزئیات محصول:
|
Max PCB size: | 350mm(L)x270mm(W) (Standard); | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
---|---|---|---|
Operation system: | Linux system (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
Component height: | 12mm | Mounting speed: | 11500CPH(optimal); IPC9850:8850cph |
Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
Dimension: | 1050mm(L)x1050mm(W)x1360mm(H) | Mounting Accuracy: | (XY) ±0.05mm CPK≥1.0 |
Charmhigh CHM-551 High Configuration ماشین کوچک و دقیق چهار سر
براي توليد دسته هاي كوچك با ثبات بالا خوبه
با CHM-551، آینده ی تولید الکترونیک را باز کنید، یک ماشین کوچک و دقیق چهار سر SMT برای تولید دسته های کوچک و متوسط طراحی شده است.این راه حل پیشرفته دقت استثنایی را ارائه می دهد، پشتیبانی از اجزای کوچک مانند 0201، QFN، BGA و بیشتر، آن را انتخاب نهایی برای تحقیق و توسعه، نمونه سازی اولیه و مونتاژ PCB مقرون به صرفه می کند.
چرا CHM-551 را انتخاب می کنید؟
1دقت عالی: دستیابی به قرار دادن بی نقص با یک سیستم پیچ توپ با دقت بالا و دوربین های دید پیشرفته، اطمینان از تراز کامل IC و انطباق CPK≥1.0 برای نتایج قابل اعتماد.
2عملکرد با سرعت بالا: افزایش بهره وری با سرعت مطلوب 11500 CPH (IPC9850: 8،850 CPH) ، ایده آل برای اجرای دسته های کوچک بدون قربانی کیفیت.
3. اتوماسیون هوشمند: ویژگی های تغییر نوزل اتوماتیک (کتابخانه 13 مجموعه) ، جبران حرارتی و پی سی بی اتوماتیک برای ساده سازی گردش کار و آزاد کردن زمان ارزشمند.
4. کمپکت و همه کاره: گزینه های دسکتاپ یا پایه عمودی صرفه جویی در فضای کار را به طور یکپارچه در هر فضای کاری قرار می دهند و از PCB ها تا 400x300mm و 50 تغذیه ی یاماها (نوماتیک / الکتریکی) پشتیبانی می کنند.
5نوآوری مقرون به صرفه: با قیمت مناسب بدون از دست دادن کیفیت، CHM-551 برای استارتاپ ها، آزمایشگاه ها و مشاغل که قصد دارند تولید SMT را به طور موثر مقیاس بندی کنند مناسب است.
ویژگی های کلیدی:

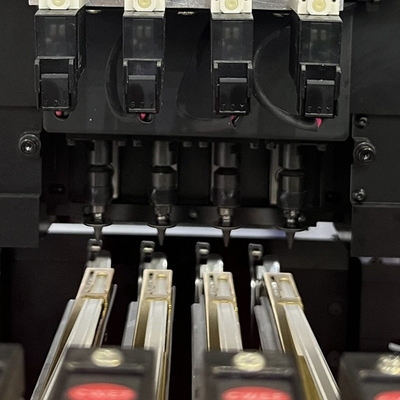

1طراحی چهار سر: همزمان چندین قطعه را برای مونتاژ سریع تر کنترل می کند.
2. 0201 ظرفیت: با کوچکترین قطعات به راحتی کار می کند، ایده آل برای الکترونیک مدرن.
3نرم افزار کاربر پسند: رابط کاربری بصری کار را ساده می کند، هیچ مهارت تخصصی لازم نیست.
4. ساخت قوی: پیکربندی بالا اطمینان می دهد دوام و عملکرد طولانی مدت.
5. پشتیبانی جهانی: پشتیبانی شده توسط یک سال گارانتی، خدمات عمرانه، و پشتیبانی تخصصی فنی از Charmhigh.
براي:
نمونه سازی SMT: به سرعت طرح های خود را با دقت به زندگی بیاورید.
- تولید دسته کوچک: مقرون به صرفه برای استارتاپ ها و تولید کنندگان طاقچه.
آزمایشگاه های تحقیق و توسعه: انعطاف پذیر و قابل اعتماد برای آزمایش و نوآوری.
مشخصات CHM-551 | |
ابعاد | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
وزن | 310 کیلوگرم |
منبع برق | AC220V (50Hz، تک فاز) 1.5kw |
تامین هوا | 0.5MPa ~ 0.7MPa |
تولید خلاء | پمپ خلاء |
مقدار سر نصب کننده | 4 سر |
سرعت نصب | 11500CPH (بهترین) ؛IPC9850: 8850cph |
ارتقای دقت | (XY) ± 0.06mm؛CPK≥1.0 |
ارتفاع قطعات | 12 میلی متر |
نوع قطعه | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA و غیره (مقاوم/کدابین/دیود/تریود/LED/IC و غیره) |
ضخامت PCB | 0.6mm ~ 3.5mm |
اندازه PCB | 350mm ((L) x270mm ((W) (استانداردی) ؛ 600mm ((L) x350mm ((W) (اختیاری) |
تغییر نوزل | Aتغییر نوزل خارجه(کتابخانه نوزل 13 سوراخ) |
سیستم کنترل | کامپیوتر صنعتی داخلی (ویندوز 7) مجهز به مانیتور، کیبورد و ماوس |
سیستم درایو |

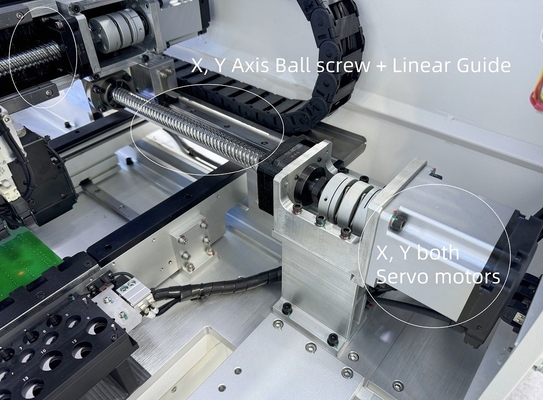

محور X&Y که توسط سرو موتورها رانده می شود؛ استفاده از شتاب و کندی انعطاف پذیر S-curve |
سیستم انتقال | پیچ توپ + راهنمای خطی |
سیستم تغذیه | 50 Yamaha 8mm استاندارد پنیوماتیک/برقی خوراک پشته (همچنین برای سینی IC و تغذیه چوب مناسب است) |

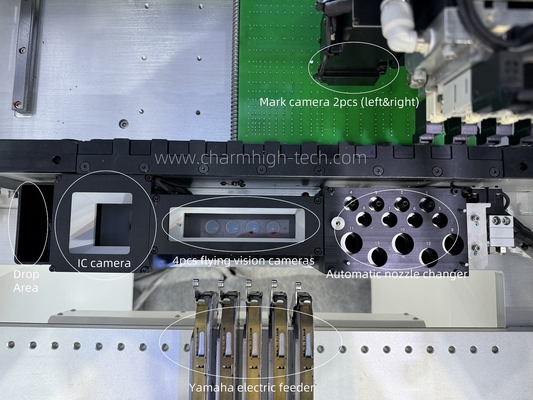

سیستم بینایی | دوربین عکس سریعx4 (سطح قطعات قابل استفاده: 14mm×14mm) IC camerax1 (سطح قطعات قابل استفاده: 25mm×25mm) علامت camerax2 |
صددرصد عکس هاي واقعي:

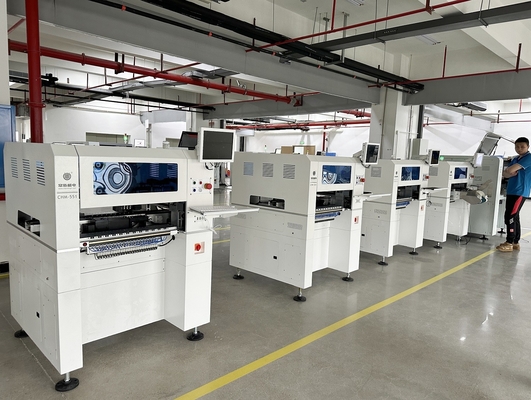

نسخه دسکتاپ و نسخه عمودی دو نوع دارد ، می تواند خط تولید SMT کاملا خودکار را انجام دهد:
نمونه PCB توسط مشتری:

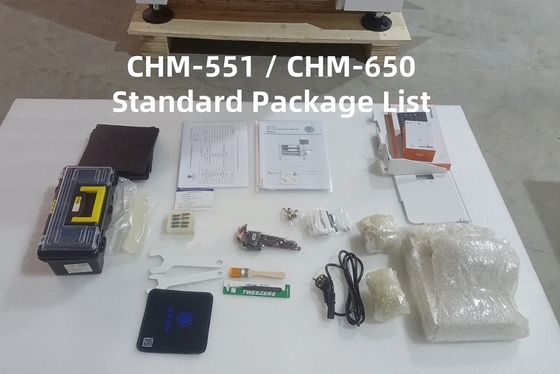

لیست قطعات CHM-551
ماده | مقدار | ماده | مقدار |
دستگاه انتخاب و قرار دادن | 1 | پنچیز | 1 |
فنجان ها | 8 | باز کن شش گوشه ای داخلی | 1 |
جعبه ابزار | 1 | روغن روان کننده | 1 |
کارت گارانتی | 1 | فیلتر | 4 |
راهنمای کاربری | 1 | وصل کننده سریع | 1 |
گزارش آزمایش | 1 | ماوس پد | 1 |
برش | 1 | کابل برق | 1 |
لطفاً توجه کنید:
دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است، ماشین آماده استفاده است!
تنها چیزی که شما نیاز به آماده کردن یک کمپرسور هوای خارجی (ارائه هوا برای تغذیه پنوماتیک) است.
لطفا با اعتماد به نفس اين دستگاه رو بخريد.
با ماشین انتخاب و قرار دادن خودتون لذت ببرید!
