دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن

دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن

تصویر بزرگ :  دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: Rs10 (تعلیق مغناطیسی)
سند: Charmhigh RS10.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $38000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 3-7 روز کاری
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 30 در ماه
مخاطب

دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT ماشین انتخاب و قرار دادن

شرح
سرها: 10 سر (با موقعیت تغییر خودکار نازل 31pcs) اندازه PCB: 600(L)*400(W)mm (استاندارد)
سرعت نصب: سرعت بهینه: 45000cph ؛ فیدر: پشتیبانی از 100 عدد فیدر برقی NXT
جزء: 01005، 0201،0402، 5050، SOP، QFN، BGA... حداکثر ارتفاع جزء: 12 میلی متر
دوربین: IC camera: 1pcs (36X36mm); دوربین آی سی: 1 عدد (36X36mm)؛ Flying camera: 10pcs (16X تحویل PCB: 3 قطعه تحویل خودکار با ریل ، عرض را می توان با نرم افزار تنظیم کرد
بعد: 1600 (L) * 1688 (W) * 1560 (H) میلی متر منبع تغذیه: AC380V (50Hz، سه فاز) 4.5kw
نوع فیدر: فیدر برقی فوجی NXT موتور: X Motor Servo Motor + y Axis Double Linear Motors
ضخامت PCB: 0.6-3.5 میلی متر وزن خالص: 1930 کیلوگرم

دو محرک خطی Charmhigh RS10 معلق مغناطیسی SMT انتخاب و مکان ماشین
خلاصه ی محصول

ماشین انتخاب و قرار دادن معلق مغناطیسی Charmhigh RS10 - دو موتور خطی

برای خطوط مونتاژ PCB بزرگ با سرعت بالا و دقت بالا و تولید PCBA طراحی شده است. از اجزای 01005 پشتیبانی می کند.

ویژگی های کلیدی
  • سرعت مطلوب: 45000 CPH (در شرایط مطلوب)
  • دقت نصب: (XY) ± 0.035mm CPK≥1.0
  • قطعات محدوده نصب: 01005 تا 36mm × 36mm و قطعات بزرگتر
  • ویژگی های اختیاری: اسکن نور آبی، نصب لنز، تولید نصب PCB طول 1.2m
نمایش های ویدئویی

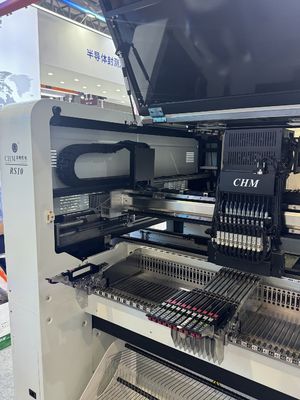

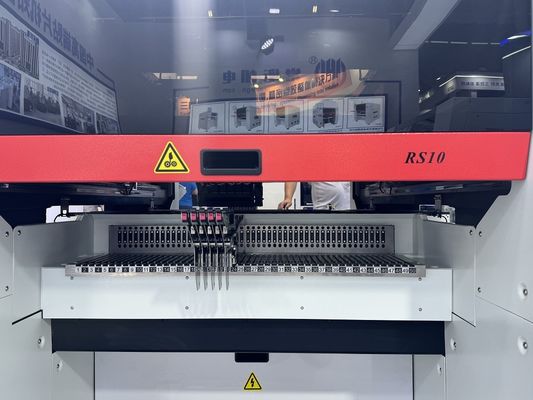

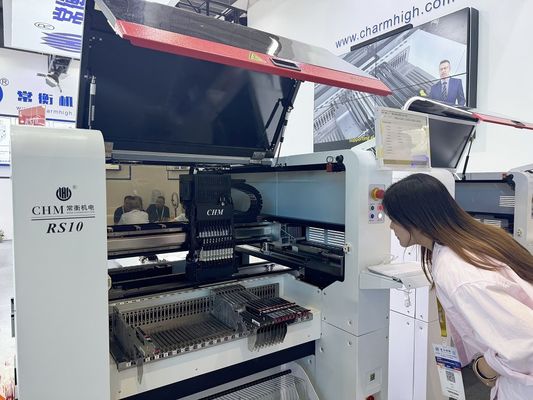

ویدیوی واقعی نمایشگاه نمايشگاه نيپکن تولید کارگاه
مشخصات فنی
ابعاد1600mm ((L) × 1688mm ((W) × 1560mm ((H)
وزن1930 کیلوگرم
منبع برقAC380V (50Hz، سه فاز) ، 4.5kW
تامین هوا0.5MPa ~ 0.7MPa
تولید خلاءپمپ خلاء داخلی
مقدار سر نصب کننده10 سر
سرعت نصب45،000 CPH (بهترین)
ارتقای دقت(XY) ± 0.035mm CPK≥1.0
ارتفاع قطعات≤12 میلی متر
نوع قطعه01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA و غیره
محدوده اجزایاندازه اینچ 0201 تا 36mm*36mm و قطعات بزرگتر
ضخامت PCB0.6mm ~ 3.5mm
اندازه PCB600mm ((L) × 400mm ((W) (استانداردی) ؛ 1200mm ((L) × 400mm ((W) (اختیاری)
انتقال PCBحمل اتوماتیک سه بخش ریل، پشتیبانی PCB
تغییر نوزلتغییر اتوماتیک نوزل (کتابخانه نوزل ۳۱ سوراخ)
سیستم کنترلکامپیوتر صنعتی داخلی (ویندوز 7) با مانیتور، صفحه کلید و ماوس
سیستم درایومحور X توسط موتور سرو و محور Y توسط موتور خطی دوگانه
سیستم انتقالمحور X&Y با پیچ توپ زمین THK و راهنمای خطی خاموش THK
سیستم تغذیه100 NXT 8mm استانداردهای تغذیه
سیستم بیناییدوربین پرواز × 10، دوربین IC × 1، دوربین مارک × 2 با عملکرد خیاط تصویر
ویژگی های ماشین
  • محور Y دو محور خطی
  • پشتیبانی از تشخیص CPK
  • شناسایی قطعات بزرگ
  • ANC (تغییر دهنده اتوماتیک نوزل)
  • سیستم بینایی IC HD
  • ساختار قاب با پلتفرم آسیاب صنعتی
  • پمپ خلاء داخلی + ساختار شیر سولنویدی
  • سیستم تصحیح خودکار تعویض حرارتی
  • دستگاه پشتیبانی PCB
  • دوربین علامت دوگانه برای PCB های بزرگتر
تصاویر محصول

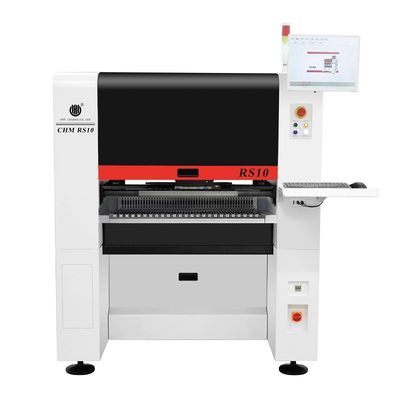

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
خدمات و ضمانت:ماشین کامل دارای یک سال گارانتی از تاریخ خرید با خدمات عمر است. هر ماشین قبل از ارسال 100٪ آزمایش می شود.
اطلاعات تماس

پشتیبانی فنی:کیمی

تلفن همراه/ واتساپ:+8613510675756

ایمیل: kimi@charmhigh-tech.com

وب سایت: https://www.charmhigh-tech.com/

یوتیوب: کانال چارم های
