خوشگله اما قوی!

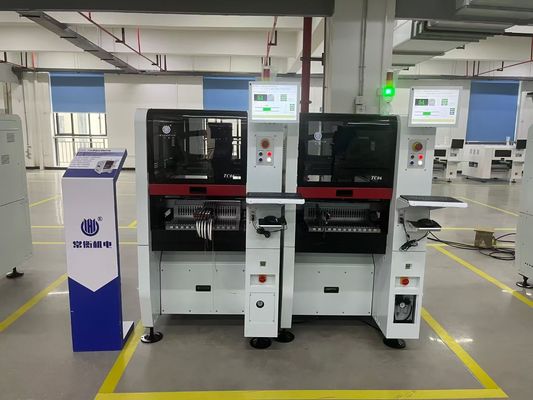

TC06 ماشین کوچک 6 سر SMT با سرعت بالا با بستر آهن گچ یکپارچه
ماژول SMT دستگاه انتخاب و قرار دادن6 سر 50 خورنده، پشتیبانی 01005 CPK>1.0
عرضش 89 سانتي متري است که براي بيشتر درها و آسانسور هاي اداري مناسب است
ماشین ساخت PCB، خط مونتاژ PCB کاملا اتوماتیک، برند برتر چین Charmhigh
1شماره مدل: TC06
2برند: چارم های
3پیکربندی اصلی:تمام اتوماتيك در خط + ارسال اتوماتيك PCB + 6 سر 50 خورنده +(xy) +30μmCPK>1.0 + محور X&Y که توسط موتور سرو پاناسونیک هدایت می شود + تغییر نوزل خودکار + 9 دوربین + پیچ زمین و راهنمای خطی +جبران حرارتی + سرعت مطلوب: 27800CPH

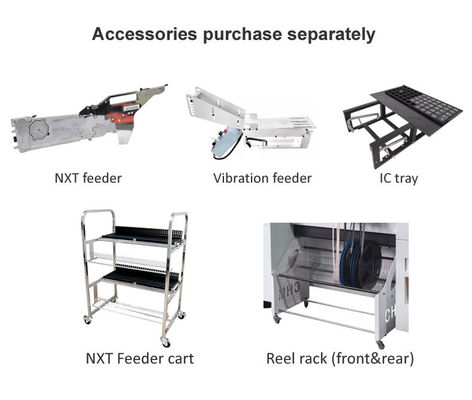

4تغذیه کننده: تغذیه کننده فوجی الکتریک (به طور جداگانه خریداری می شود)
5مساحت PCB:۳۵۰ میلی متر ((L) * ۳۰۰ میلی متر ((W)
6. همراه با کامپیوتر و صفحه کلید و موس با سیستم ویندوز
7اجزای: 01005/ 0201/ 0402 / 0603-5050/ دیود/ تریود/ SOP/ QFP/ QFN/ BGA/ LED... تا حداکثر 36*36mm IC
8ابعاد: 890 (L) * 1450 (W) * 1500 (H) mm، AC220V (50hz، تک فاز) ؛ وزن خالص: 900kg
9زمان تحویل: 5 تا 7 روز کاری
10. تحویل: از طریق دریا / به طور مستقیم از کارخانه ما دریافت / به انبار چین ارسال
11روش پرداخت: انتقال بانکی (T/T)
12بسته بندی: جعبه پلاکت
نکته مهم:
1.تست CPK را پشتیبانی کنید
2. از شناخت پن IC پشتیبانی می کند
3تعويض حرارتي اتوماتيك
4.تغییر اتوماتیک نوزل
5. طرح تنگ عرض 89 سانتي متر
6. پشتیبانی 01005، حداکثر سرعت 27800CPH
کانال یوتیوب Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 ویدئوی کاری، نصب 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 در کنار هم کار می کنند: https://www.youtube.com/watch?v=x7ChkUV0HG4
پارامترهای TC06 Charmhigh:
| ابعاد |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| وزن |
۹۰۰ کیلوگرم |
| منبع برق |
AC220V (50Hz، تک فاز) ، 3kW |
| تامین هوا |
0.5MPa ~ 0.7MPa |
| تولید خلاء |
پمپ خلاء داخلی |
| مقدار سر نصب کننده |
6 |
| سرعت نصب |
۲۷۸۰۰ اسب در ساعت (بهترین) |
| ارتقای دقت |
(xy) +30μm، CPK≥1.0 |
| ارتفاع قطعات |
≤12 میلی متر |
|
نوع قطعات
محدوده اجزای
|
-استفاده از خازن مقاومت، دیود استوانه ای، آلومینیوم
خازن، SOT، SOP، QFP، QFN، BGA و غیره
- اندازه ي اونچ01005 تا 36*36 میلی متر، و قطعات بزرگتر نصب
|
| ضخامت PCB |
0.6mm ~ 3.5mm |
| اندازه PCB |
۳۵۰ میلی متر ((L) x ۳۰۰ میلی متر ((W) |
| انتقال PCB |
دستگاه حمل اتوماتیک سه بخش، دستگاه پشتیبانی PCB |
| تغییر نوزل |
تغییر اتوماتیک نوزل (کتابخانه نوزل 19 سوراخ) |
| سیستم کنترل |
کامپیوتر صنعتی داخلی (سیستم ویندوز)
مجهز به مانیتور، کیبورد و ماوس |
| سیستم درایو |
محور X&Y که توسطموتورهای پاناسونیک
|
| سیستم انتقال |
پیچ های زمین + راهنمای خطی |
| سیستم تغذیه |
50 NXT 8mm استانداردهای تغذیه
(همچنین برای سینی IC و تغذیه چوب مناسب است) |
| سیستم بینایی |
دوربین پرواز x 6 (سطح قطعات قابل استفاده: 16mmx16mm)
دوربین IC x 1 (سطح قطعات قابل استفاده: 36mmx36mm)
دوربین مارک x 2 |
فهرست قسمت ها:
| ماده |
مقدار |
ماده |
مقدار |
| TC06 دستگاه انتخاب و قرار دادن |
1 |
روغن روان کننده |
1 |
| فنجان ها |
8 |
فیلتر |
4 |
| جعبه ابزار |
1 |
وصل کننده سریع |
1 |
| کارت گارانتی |
1 |
ماوس پد |
2 |
| راهنمای کاربری |
1 |
کابل برق |
2 |
| گزارش آزمایش |
1 |
صفحه کلید |
1 |
| برش |
1 |
ماوس پد |
1 |
| پنچیز |
1 |
صفحه LCD |
1 |

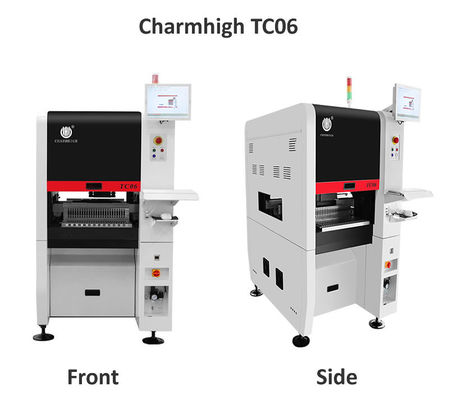

چارم هایچ تی سی06، 6 سر 50 تغذیه کننده:
اين دستگاه جمع و جور و جايگزين، جمع و جور و دوست داشتني است، اما باورنکردنی قدرتمند است.
مزاياي TC06:
- پشتیبانی از CPK یک کلید مهم برای انتخاب یک دستگاه انتخاب و قرار دادن است، که فرآیند تولید SMT را پایدارتر می کند.
-ANC: تغییر اتوماتیک نوزل، نوزل ها می توانند به طور خودکار با توجه به اجزاء اختصاص داده شوند، تولید SMT را هوشمندتر و کارآمدتر می کنند.
- سر نصب جهانی با دقت بالا: یک ماشین می تواند نیازهای نصب اجزای مختلف را با ثبات بالا برآورده کند
- ساختار پايه ي آهن گچ، ماشين انتخاب و قرار دادن به سرعت بهتر از سنگ مرمر کار مي کنه
- محور X&Y که توسط موتور سرو پاناسونیک هدایت می شود، ثبات طولانی مدت و دقت ماشین را تضمین می کند.
Charmhigh TC06: پيگيري CPK رد شد،TC06:CPK≥1.0، پشتیبانی 01005،مدل با دقت بالا

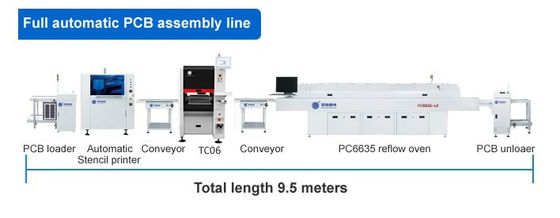

توصیه خط تولید SMT:

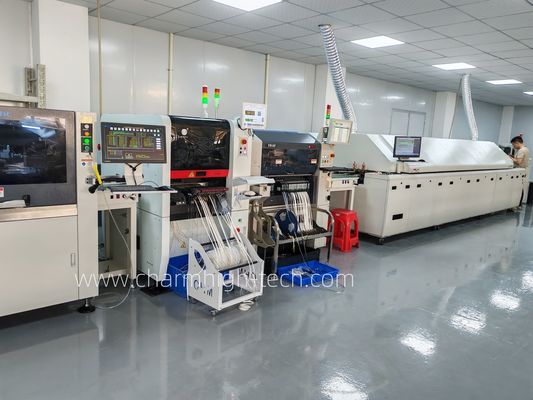

نمونه های نصب:
عرضه مستقیم کارخانه Charmhigh:
TC06 بسته بندی محکم:
خدمات و ضمانت:
دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.
ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.
ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.
ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده
