CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

تصویر بزرگ : CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Charmhigh
گواهی:	CE
Model Number:	CHMT48VB+vibration feeder
سند:	CHMT48VB.pdf

پرداخت:

Minimum Order Quantity:	1 unit
قیمت:	$3800 free shipping
Packaging Details:	wooden box
Delivery Time:	2-3 working days
Payment Terms:	T/T,PayPal; Western Union
Supply Ability:	200 Per month

مخاطب

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Vision Cameras

شرح

Tape feeder:	58pcs (left 29 + right 29) width 8/12/16/24mm	PCB max size:	345mm(L)×355mm(W)
Speed:	3000 CPH (with vision camera)	Head:	2 heads
Max height of component:	5mm highest component	System:	Embedded Linux system
Vibration feeder:	for tube IC	Demension:	1320mm(L)×705mm(W)×335mm(H)
برجسته کردن:	benchtop SMT pick and place machine,SMT pick and place machine with 58 feeders,SMT pick and place machine with vision cameras , SMT pick and place machine with 58 feeders , SMT pick and place machine with vision cameras

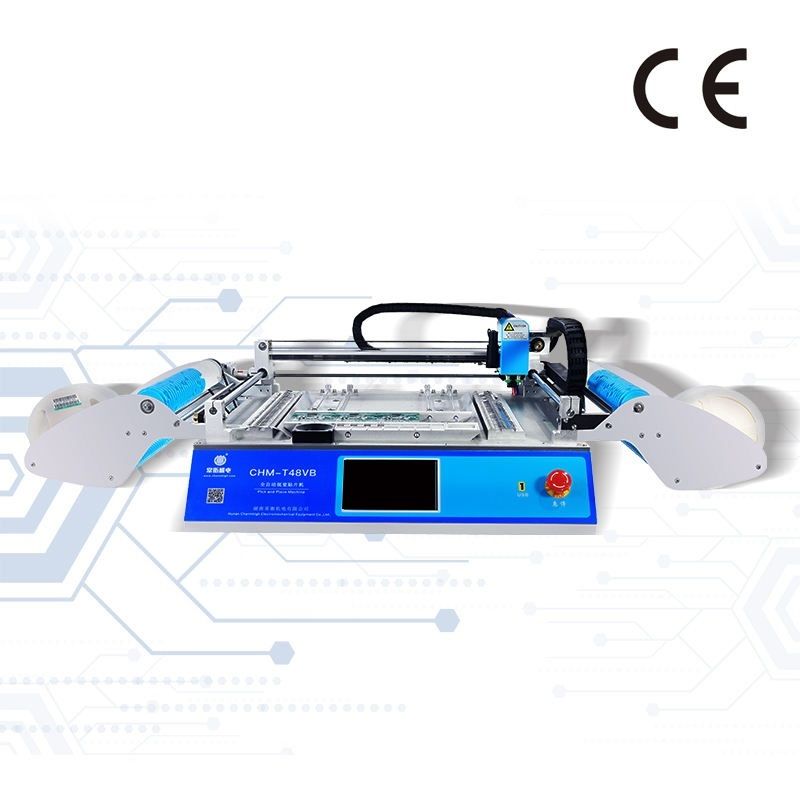

CHMT48VB Benchtop SMT Pick and Place Machine

58 Feeders with 2 Vision Cameras

Key Features

58 tape feeders (left 29 + right 29) supporting 8/12/16/24mm widths
Maximum PCB size: 345mm × 355mm
High speed placement: 3000 CPH (with vision camera)
Dual placement heads for efficient operation
Handles components up to 5mm height
Embedded Linux system for reliable performance
Includes vibration feeder for tube IC components
Compact dimensions: 1320mm × 705mm × 335mm

Product Overview

The CHMT48VB is an upgraded version of the CHMT48VA, featuring dual side feeders with a total of 58 positions (29 left + 29 right). This all-in-one machine requires no additional parts and is ready for immediate use upon delivery.

This benchtop SMT pick and place machine is ideal for R&D, small batch production, prototyping, education, and startup businesses. It supports a wide range of components from 0402 size up to 22×22mm ICs.

Technical Specifications

Model	CHM-T48VB
PCB Area	10mm × 10mm - 355mm × 355mm
X/Y Axis Travel	420 × 460mm
Placement Heads	2
Feeders	58 total (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×IC stack)
Vision System	Dual cameras (up & down)
Mounting Speed	5000 CPH (vision off), 3000 CPH (vision on)
Mounting Precision	±0.025mm

Video Demonstrations

CHMT48VB Customer Demonstration Video CHMT48VB Operation Video CHMT48VB Performance Video

Product Images

Recommended SMT Production Line

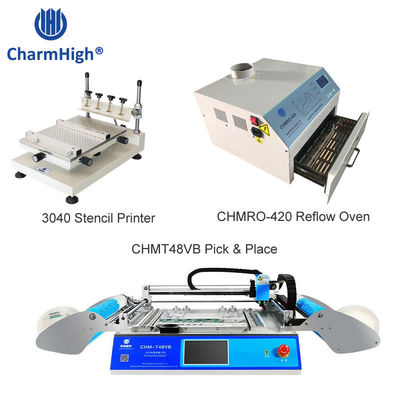

High precision stencil printer 3040 + CHMT48VB pick and place machine + Reflow oven 420:

Package Contents

CHMT48VB Pick and Place Machine
Juki nozzles (4 pieces: 503, 504, 505, 506 sizes)
8G USB driver
Power cord and accessories
Various tools including hex wrenches, tweezers, and brush
IC tray fixtures and maintenance supplies

Purchase Options

CHMT48VB: Standard Package

CHMT48VB with Vibration Feeder: Complete Package

Warranty & Support

The complete machine comes with a 1-year warranty from purchase date and lifetime service support.

Each machine is 100% tested before shipment.

Technical Support: Kimi Liu
WhatsApp/Mobile: +86 135 106 75756
Email: kimi@charmhigh-tech.com

Note: This all-in-one pick and place machine comes complete with all necessary accessories and is ready to use immediately upon receipt.
