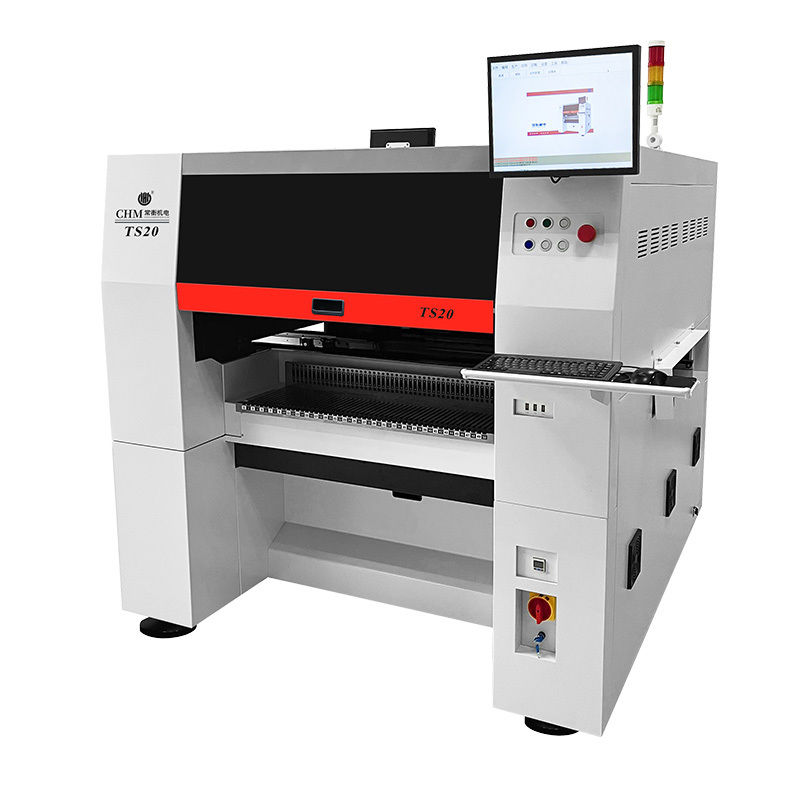

دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا

دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا
دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا

تصویر بزرگ :  دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا

جزئیات محصول:
Place of Origin: China
نام تجاری: Charmhigh
گواهی: CE
Model Number: TS20 (20 heads + 100 feeders)
پرداخت:
Minimum Order Quantity: 1
قیمت: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
مخاطب

دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا

شرح
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
برجسته کردن:

دستگاه انتخاب و قراردهی SMT با 20 هد,دستگاه قراردهی SMT با سرعت بالا 27800cph,دستگاه انتخاب و قراردهی PCB با 450 میلی‌متر

,

high-speed SMT placement machine 27800cph

,

450mm PCB pick and place machine

TS20 20 سر اتوماتیک SMT انتخاب و مکان ماشین
ماشین آلات تولیدی الکترونیک دو بازو دو خط سرعت بالا و دقت بالا
این چپ پیشرفته برای مونتاژ PCB دارای یکپارچه سازی نرم افزار هوشمند و سازگاری کامل در خط برای خطوط تولید SMT بزرگ است.
ویژگی های کلیدی
  • سیستم جبران حرارتی برای عملکرد ثابت
  • محدوده نصب: 01005 (حداقل) تا 16mm*16mm (حداقل)
  • پمپ خلاء داخلی برای دستکاری قطعات قابل اعتماد
  • تغییر اتوماتیک نوزل با کتابخانه ۳۱ مجموعه نوزل
  • حمل کننده شاتل دو خط برای تولید کارآمد

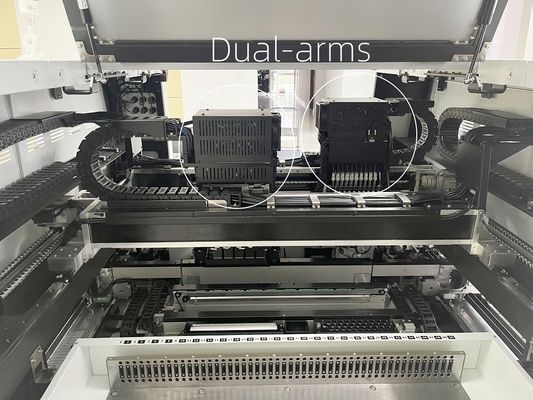

  • 10 سر * 2 پیکربندی گانتری (دسته های جلو و عقب)
  • ظرفیت 100 NXT 8mm فیدر استیک
  • فولادی یکپارچه در محور Y برای افزایش ثبات
مشخصات فنی
پارامتر مشخصات
ابعاد 1600mm ((L) * 1688mm ((W) * 1560mm ((H)
وزن 2000kg
منبع برق AC380V (50Hz، سه فاز) ، 6kW
سرعت نصب 82،000 CPH (بهترین)
ارتقای دقت (XY) ±40μm CPK≥1.0
دستکاری PCB خط واحد: 600mm ((L) * 50-450mm ((W)
خط دو طرفه: 600mm ((L) * 50-250mm ((W)
انواع قطعات مقاومت ها، خازن ها، دیودها، SOT، SOP، QFP، QFN، BGA و غیره
سیستم بینایی دوربین پرواز*10*2 گانتری، دوربین مارک*2*2 گانتری
دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا 0 دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا 1

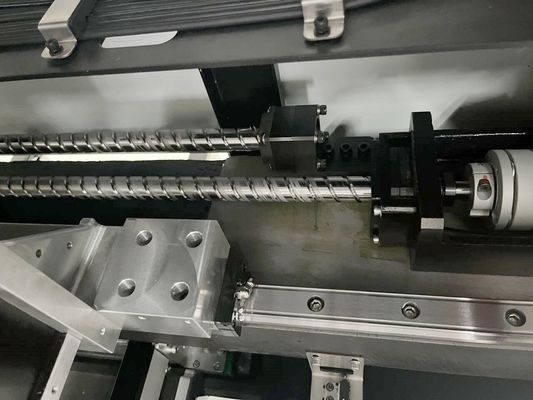

ساخت و ساز صنعتی
ماشین های سری TM06 ، TM08 ، TS10 و TS20 ما دارای سیستم های آسیاب صنعتی با گچ قطعی محور Y هستند که عملکرد پایدار و قابل اعتماد را در شرایط کار با سرعت بالا تضمین می کنند.
دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا 2 دستگاه انتخاب و قراردهی SMT TS20 با 20 هد، مونتاژگر دو مسیره با سرعت بالا 3
گارانتی و پشتیبانی
ماشین کامل شامل یک سال گارانتی از تاریخ خرید با پشتیبانی از خدمات عمر است. هر ماشین قبل از ارسال 100٪ آزمایش می شود.
پشتیبانی فنی:
موبایل کیمی/ واتساپ: +86 135 106 75756
ایمیل: kimi@charmhigh-tech.com
برای اطلاعات بیشتر یا الزامات سفارشی، لطفا با تیم ما برای کمک فوری تماس بگیرید.
