دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد
دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد

تصویر بزرگ :  دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: TS20 (20 سر + 100 فیدر)
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $56,800
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 6-8 روز کاری
شرایط پرداخت: T/T ، Western Union
قابلیت ارائه: 50 در ماه
مخاطب

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد

شرح
بعد: 1600 (L) X1688 (W) X1560 (H) سر: 20-سر (بازوهای 10** 2) ؛ با کتابخانه نازل 31 سوراخ
اندازه PCB: نقاله تک آهنگ: 600*50-450mm ؛ نوار نقاله دوگانه: 600*50-250 میلی متر سرعت: 82000cph (بهینه)
تغذیه کننده: از فیدرهای الکتریکی 100pcs NXT پشتیبانی کنید دقت نصب: (XY) ± 40μm cpk≥1.0
جزء: 01005 ، 0201،0402 ، -5050 ، SOP/QFP/QFN/BGA/LED .. وزن خالص: 2000 کیلوگرم
دوربین: دوربین پرواز: 10pcs*2 بازو (اندازه مؤلفه 16*16 میلی متر) ؛ دوربین را علامت گذاری کنید: 2pcs*2 بازو تحویل PCB: 3 قطعه تحویل خودکار با ریل ، عرض را می توان با نرم افزار تنظیم کرد
منبع تغذیه: AC380V (50Hz ، 3 فاز) 6kW بالاترین جزء: 12 میلی متر
برجسته کردن:

دستگاه انتخاب و قراردهی SMT با 20 هد,دستگاه مونتاژ PCB با دو بازو,دستگاه چیدمان TS20 با سرعت بالا

,

dual-arm PCB assembly machine

,

high-speed TS20 placement machine

دو بازو دو خط سرعت بالا دقت بالا 20 سر SMT انتخاب و مکان ماشین TS20

نرم افزار هوشمند خط تولید SMT کامل


1مقدمه

اسلحه ها رو دوبرابر کن، خط ها رو دوبرابر کن، قدرت رو دوبرابر کن.
این TS20 ساختار یکپارچه ماشین آلات دقیق را اتخاذ می کند و از نتایج تحقیق و توسعه مستقل Charmhigh استفاده می کند.
این دستگاه دارای ویژگی های دقت بالا، ثبات بالا، عملکرد کامل و استفاده آسان است.
بهره وری بی نظیر را با تکنولوژی پیشرفته دو بازوی ما که روی دو خط مستقل کار می کند، آزاد کنید.
با دقت در سرعت تجربه کنید و بازده سرمایه گذاری برتر را به دست آورید.
TS20 ساخته شده تا بر چالش های تولید SMT حجم بالا تسلط داشته باشد.

2ویژگی های ماشین
1جبران گرما
2محدوده نصب: حداقل: 01005 / حداکثر: 16mm ((L) × 16mm ((W)
3. پمپ خلاء داخلی
4. تغيير اتوماتيك نوزل ((31 مجموعه از کتابخانه نوزل)
5. کلاهبردار شاتل دو لاین
6. 10 سر * 2 گارتری ((دسته های جلو و عقب)
7. 100 NXT8mm پشته های تغذیه
8. فولدر گانتری قطعی محور Y
برای ویژگی های بیشتر ماشین، لطفا با مدیر حساب ما مشورت کنید


ویدیوی کاری TS20:
https://www.youtube.com/watch?v=Z94UJfxZoao


پارامترهای TS20:

ابعاد
1600mm ((L) × 1688mm ((W) × 1560mm ((H)
وزن
2000kg
منبع برق
AC380V (50Hz، سه فاز) ، 6kW
تامین هوا
0.5MPa ~ 0.7MPa
تولید خلاء
پمپ خلاء داخلی
مقدار سر نصب کننده
10 سر * 2 پورت (دسته های جلو و عقب)
سرعت نصب
82000cph (بهترین)
ارتقای دقت
(XY) ±40μm CPK≥1.0
ارتفاع نصب
≤12 میلی متر
نوع نصب
مقاومت ها و خازن ها: مقاومت ها، دیودهای استوانه ای، خازن های آلومینیومی، SOT، SOP، QFP، QFN، BGA و غیره
محدوده نصب
حداقل: 01005

حداکثر: 16mm ((L) × 16mm ((W)
ضخامت PCB
0.6mm ~ 3.5mm
اندازه PCB
خط واحد 600mm ((L) × 50 ~ 450mm ((W)

خط دو طرفه 600mm ((L) × 50 ~ 250mm ((W)
انتقال PCB
ناقل شاتل دو لاین
تغییر نوزل
تغییر اتوماتیک نوزل (کتابخانه نوزل ۳۱ سوراخ*۲ گانتری)
سیستم کنترل
کامپیوتر صنعتی داخلی (ویندوز 7)
مجهز به مانیتور*2، کیبورد و ماوس
سیستم درایو
محور X&Y توسط موتورهای سرو Panasonic A6 (محور Y توسط چهار موتور) هدایت می شود؛ استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال
محور X&Y با استفاده از پیچ زمین THK و راهنمای خطی خاموش THK
(محور Y با چهار پیچ)
سیستم تغذیه
100 NXT 8mm استانداردهای تغذیه
(همچنین برای تغذیه لرزش مناسب است)
سیستم بینایی
دوربین پرواز×10*2 گانتری (سطح قطعات قابل اجرا: 16mm×16mm)
دوربین علامت گذاری × 2 * 2 گانتری

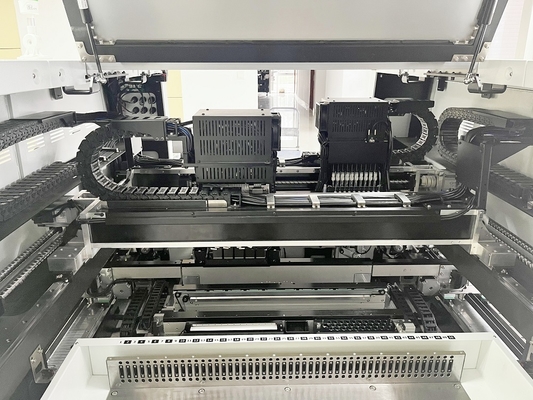

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد 0

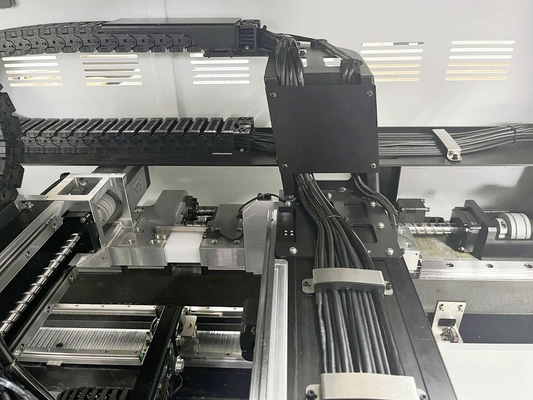

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد 1


دو بازو، دو خط، دقت بالا (XY) ±40μm CPK≥1.0، سرعت بالا تولید بالا 82000 CPH

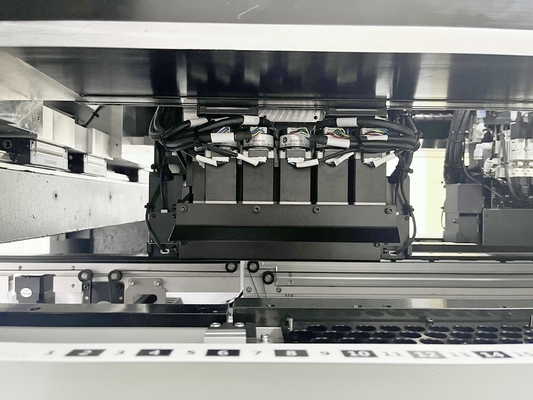

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد 2

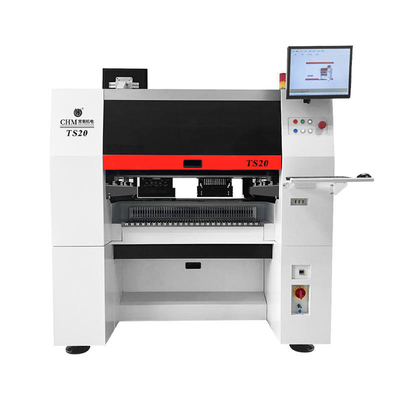

دستگاه مونتاژ PCB با سرعت بالا TS20 با دو بازو و دو خط، 20 هد 3


خدمات و ضمانت:

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.

ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.


ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده

پشتیبانی فنی:

کیمی لیو: Mob/ WhatsApp: +86 135 106 75756

ایمیل:kimi@charmhigh-tech.com

ما رو دریوتیوب: https://www.youtube.com/@KimiLiuCharmhigh/videos

اگر می خواهید اطلاعات بیشتری داشته باشید، لطفاً با ما از طریق ایمیل تماس بگیرید.

ما اولين بار به شما جواب ميديم
