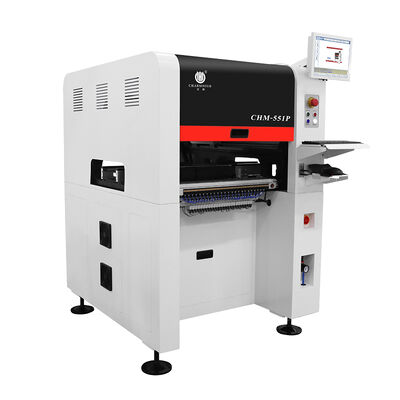

نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا

نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا

تصویر بزرگ :  نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا

جزئیات محصول:
محل منبع: چین
نام تجاری: Charmhigh
گواهی: CE
شماره مدل: CHM-551P
سند: Charmhigh CHM-551P - Catalo...og.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $9000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 2-5 روز
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 50 در ماه
مخاطب

نمونه سازی دقیق CHM-551P ماشین 4 سر رده بالا

شرح
فیدر: 50 عدد فیدر یاماها (فیدر پنوماتیک و برقی) سیستم عامل: ویندوز (همراه با کامپیوتر و ماوس کیبورد)
کالیبراسیون فیدوشیال: کالیبراسیون خودکار نقطه علامت گذاری دقت نصب: (XY) ±0.06mm CPK≥1.0
ارتفاع جزء: 12 میلی متر بعد: 1050mm(L)x1050mm(W)x885mm(H)
نازل: تعویض خودکار نازل با کتابخانه نازل 13 عددی حداکثر اندازه PCB: 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (استاندارد)؛ 600mm(L)x350mm(W) (Opt
وزن خالص: 200 کیلوگرم سرعت نصب: 11500CPH(optimal); 11500 CPH (بهینه)؛ IPC9850:8850cph IPC9850: 8850cph

ماشین انتخاب و قرار دادن چهار سر بالا CHM-551P نمونه سازی دقیق
خلاصه ی محصول

CHM-551P یک دستگاه انتخاب و قرار دادن SMT 4 سر نسل بعدی است که برای مونتاژ SMT با دقت بالا در تولید الکترونیک و برنامه های R&D طراحی شده است.با قاب آهن گچ سنگین ساخته شده است، اين دستگاه درجه صنعتي ثبات ساختاري برتر، لرزه ي كاهش يافته و دقت و سرعت جايگزيني به طور قابل ملاحظه اي بهبود يافته را ارائه ميدهد.

ویژگی های کلیدی
  • تست CPK پشتیبانی
  • تغییر اتوماتیک نوزل (13 مجموعه از کتابخانه نوزل)
  • جبران گرما
  • حمل اتوماتیک
  • سرعت مطلوب: 14400 CPH
  • ساخت و ساز آهن ریخته
درخواست ها
  • مجموعه PCB دسته کوچک تا متوسط
  • تولید نوار و لامپ ال ای دی
  • تولید قراردادی الکترونیک (EMS)
  • تولید نمونه های اولیه R&D
  • موسسات آموزشی
  • رشد خطوط تولید SMT
مشخصات فنی
ابعاد 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
وزن ۵۵۶ کیلوگرم
منبع برق AC220V (50Hz، تک فاز) 1.5kw (قدرت متوسط 350w)
تامین هوا 0.5MPa ~ 0.7MPa
تولید خلاء پمپ خلاء داخلی
مقدار سر نصب کننده 4 سر
سرعت نصب 14،400 CPH (بهترین)
ارتقای دقت (XY) ± 0.035mm؛ CPK≥1.0
ارتفاع قطعات 12 میلی متر
نوع قطعه 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA، و غیره (مقاوم/کدابازیتور/دیود/تریود/LED/IC، و غیره) 0201 تا قطعات بزرگتر 30*30mm
ضخامت PCB 0.6mm ~ 3.5mm
اندازه PCB 350mm ((L) x 270mm ((W) (استانداردی) ؛ 600mm ((L) x 350mm ((W) (اختیاری)
تغییر نوزل تغییر اتوماتیک نوزل (کتابخانه نوزل 13 سوراخ)
سیستم کنترل سیستم لینوکس، مجهز به مانیتور، صفحه کلید و ماوس
سیستم درایو محور X&Y که توسط سرو موتورها رانده می شود؛ با استفاده از شتاب و کندی انعطاف پذیر منحنی S
سیستم انتقال پیچ توپ + راهنمای خطی
سیستم تغذیه 50 Yamaha 8mm استانداردهای تغذیه پنوماتیک / الکتریکی (همچنین مناسب برای سینی IC و تغذیه چوبی)
سیستم بینایی دوربین اسنپ شاتx4 (سطح قطعات قابل استفاده: 14mm×14mm) ؛ دوربین ICx1 (سطح قطعات قابل استفاده: 30mm×30mm) ؛ نشان دادن دوربینx2

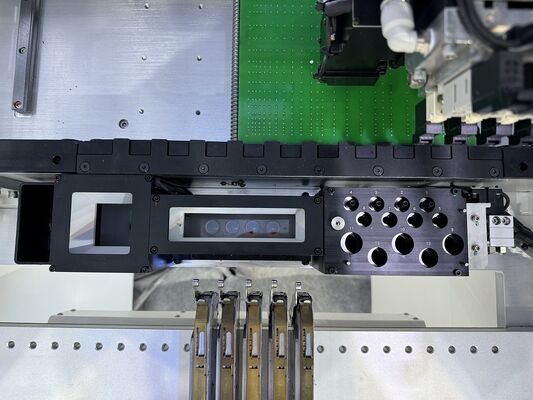

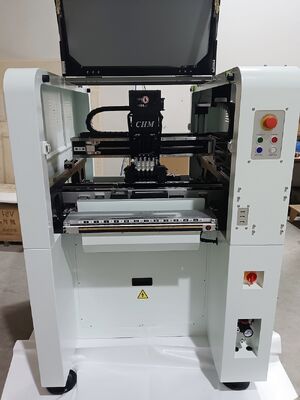

مرور ماشين
CHM-551P Pick and Place Machine
سازگاری فیدر

کار با تغذیه های پنوماتیک استاندارد جهانی یاماها و تغذیه های الکتریکی (به طور جداگانه خریداری می شود):

  • 8mm/12mm/16mm/24mm/32mm/44mm تغذیه برقی
  • 8x4mm/12mm/16mm/24mm/32mm/44mm تغذیه کننده پنوماتیک
  • تغذیه ی لرزش
Feeder compatibility options
نصب مشتری
Customer site installation

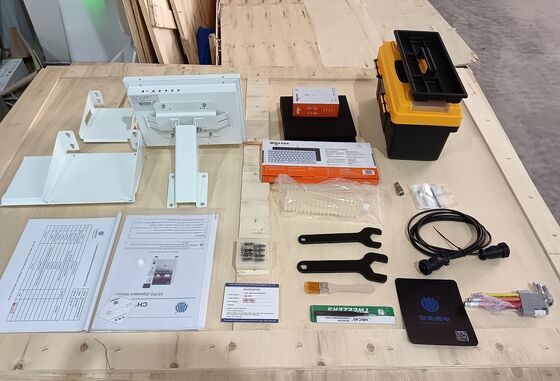

لیست قطعات
دستگاه انتخاب و قرار دادن 1 پنچیز 1
فنجان ها 8 باز کن شش گوشه ای داخلی 1
جعبه ابزار 1 روغن روان کننده 1
کارت گارانتی 1 فیلتر 4
راهنمای کاربری 1 وصل کننده سریع 1
گزارش آزمایش 1 ماوس پد 1
برش 1 کابل برق 1
Parts and accessories included
چرا CHM-551P ارتقا یافته را انتخاب کنید؟

CHM-551P با ساخت آهن ریخته شده ، طراحی عمودی صرفه جویی در فضا و دقت افزایش یافته ، عملکرد قرار دادن SMT درجه صنعتی را با قیمت رقابتی ارائه می دهد.زمان تحویل 2-4 روز با در دسترس بودن موجود.

ملاحظات مهم

دستگاه انتخاب و قرار دادن کامل است با تمام لوازم جانبی که در بسته گنجانده شده است، دستگاه آماده استفاده است!

تنها چیزی که شما نیاز به آماده کردن یک کمپرسور هوای خارجی (ارائه هوا برای تغذیه پنوماتیک) است.

لطفا با اعتماد به نفس اين دستگاه رو بخريد.

خدمات و گارانتی

دستگاه کامل دارای دوره گارانتی 1 سال از زمان خرید و خدمات عمر است.

ما همیشه قطعات یدکی ماشین را فراهم می کنیم، عرضه مستقیم کارخانه با ضمانت.

ما خدمات سوالات و پاسخ و رفع مشکل و مشاوره فنی آنلاین را ارائه می دهیم.

ما یک به یک خدمات پس از فروش را ارائه می دهیم.هر ماشين 100 درصد قبل از ارسال تست شده

پشتیبانی فنی
موبايل و واتس اپ کيمي:+86 135 106 75756
ایمیل:kimi@charmhigh-tech.com
یوتیوب: https://www.youtube.com/c/KimiLiuCharmhigh/videos
اگر می خواهید اطلاعات بیشتری داشته باشید، لطفاً با ما از طریق ایمیل تماس بگیرید. ما در اولین بار به شما پاسخ خواهیم داد.
