جزئیات محصول:
|
تغذیه کننده: | 29pcs (8mm-22pcs، 12mm-4pcs، 16mm-2pcs، 24mm-1pcs) | سر قرارگیری: | سرهای 2 عددی با نازل های جوکی |
---|---|---|---|
مؤلفه های پشتیبانی: | 0402،0603-5050 ، SOP ، QFN و غیره | سرعت: | 3000 cph با دید |
دقت: | 0.025 میلی متر | اندازه PCB: | 10 * 10 میلی متر ~ 355 میلی متر (L) × 355 میلی متر (W) |
برجسته: | CHMT48VA سیستم جاسازی شده لینوکس,ماشین انتخاب و جایگذاری بنکتاپ,ماشین انتخاب و مکان CHMT48VA SMT |
رایانه سیستم صنعتی لینوکس همه در یک ، ساخت داخلی ، سیستم CCD دوربین دو دید
CHM-T48VA دسکتاپ SMT دستگاه PNP را انتخاب و قرار دهید
گواهینامه 110v 220V نسخه انگلیسی
پیوند مستقیم از فروشگاه Aliexpress:
https://www.aliexpress.com/item/32502909690.html؟spm=2114.12010612.8148356.5.2d2032dcu4dcYa
PayPal و همچنین پشتیبانی شده ، حساب PayPal ما این است: sales@charmhigh-tech.com
لطفاً به پیوند ویدیو به شرح زیر مراجعه کنید:
مشتری کارگر CHMT48VA از بلژیک:
www.youtube.com/watch؟v=HiQF7R4X3UE
دستگاه CHMT48VA را با قرار دادن LED انتخاب و قرار دهید:
مشخصات CHMT48VA:
پارامتر فنی برای |
بعد، ابعاد، اندازه |
L 960mm * W 705mm * H 335mm |
منطقه PCB |
10 * 10 ~ 355 * 355 میلی متر |
|
سفر XY Axis |
400 * 460 میلی متر |
|
دامنه حرکت محور Z |
15 میلی متر |
|
سر را انتخاب و قرار دهید |
2 عدد |
|
سرعت نصب |
با دید 3000 ~ 4000cph؛بدون بینایی |
|
دقت کار |
25 0.025 میلی متر |
|
پشته |
8 میلی متر = 22 پشته12 میلی متر = 4 پشته16 میلی متر = 2 پشته |
|
پمپ خلاuum |
2 عدد در ساخت (بی صدا) |
|
سیستم بینایی |
دوربین دوتایی با نمای بالا و پایین |
|
سیستم رایانه ای داخل |
سیستم لینوکس در داخل ، بسیار پایدار ، بدون نیاز به کامپیوتر خارجی |
|
نرم افزاری برای نرم افزار کردن فایل CSV |
توسط Protel 99SE؛طراح آلتیوم |
|
پرونده های پشتیبانی |
پرونده .csv |
|
صفحه لمسی |
صفحه لمسی صنعت 7 "(15.6 سانتی متر * 9.3 سانتی متر) |
|
بسته های پشتیبانی |
0402،0603،0805،1206،1210،3528،5050 ، SO-16 ، SOT-23 ، SOT-89 ، TO-252 ، SOP ، QFN ، LQFP .... انواع مختلف IC (حداکثر اندازه 22 * 22 میلی متر) |
|
ولتاژ |
AC 110V / 220V ، 50 / 60HZ (دوشاخه را برای کشور خود تأمین کنید) |
|
وزن ناخالص |
73 کیلوگرم (با بسته بندی جعبه چوبی) |
مزایای:
1. نرم افزار راحت ، سیستم لینوکس جاسازی شده ماشین ، صفحه اصلی صنعت پایدار ، عملیات مستقل ، بدون نیاز به کامپیوتر خارجی ، کار راحت تر و راحت تر ، سریع یاد بگیرید.
2. صفحه نمایش لمسی ساخته شده ، بدون نیاز به مانیتور خارجی ، اتاق ذخیره شده ، عملکرد راحت تر ، ماوس USB نیز پشتیبانی می شود.
3. دو دوربین دید بالا و پایین ، وضعیت هر یک از اجزا را تصحیح کنید ، می توانید تصویر دید را از روی صفحه نمایش برای هر ملفه مشاهده کنید. (حداکثر اندازه م 22لفه 22 * 22 میلی متر)
4. دارای اتصالات بست PCB انعطاف پذیر ، مناسب برای اندازه های مختلف PCB.
5. این از سینی IC سفارشی پشتیبانی می کند ، سینی IC را می توان روی میز ماشین ثابت کرد.
6. دو سر نصب شده با 2 قطعه نازل Juki ، نازل Juki در داخل آهن ربا ، بنابراین می توان آن را با انگشت از بین برد ، بدون نیاز به جدا کردن با آچار ، زاویه چرخش نازل -180 درجه تا +180 درجه.
7. دستگاه همه در یک دستگاه ، فیدرهای 29 قطعه موجود در دستگاه ، بدون نیاز به خرید قطعات دیگر ، دستگاه آماده کار است.
8. تشخیص محور Z ، سوزن کشش ماشین به طور خودکار به مبدا باز می گردد تا از شکسته شدن نازل جلوگیری کند.
9. حداکثر پشتیبانی از اجزای ارتفاع 5 میلی متر.
10. کنترل حلقه بسته ، محور X ، Y با رمزگذار ، خارج از مرحله نیست.
11. PCB با دو موقعیت کالیبره شده ، سپس اجزای استراحت به طور خودکار کالیبره می شوند.
12. با تشخیص خلاuum ، با تغذیه خودکار ، اگر یک جز کج باشد ، به طور خودکار آن را به منطقه رسوب می اندازد ، و سپس یک مورد جدید را برای سوار شدن دوباره انتخاب می کند.
13. با تشخیص بینایی ، دوربین زاویه م componentلفه را به صورت خودکار اصلاح می کند و روی صفحه PCB در جای مناسب قرار می دهد.اگر سرها اجزا را جمع نکنند ، دوربین آن را تشخیص می دهد و دوباره انتخاب می کند ، 3 بار عدم برداشت ، دستگاه زنگ می زند و متوقف می شود ، پس از تهیه مواد ، سپس کار را ادامه می دهد ، نیازی به شروع مجدد نیست
14. همراه با ابزار تبدیل (نسخه رایانه شخصی) ، ویرایش فایل کار در کامپیوتر و بارگیری پرونده کار در دستگاه توسط پورت USB ، سریع و راحت.
15. از تابلوهای پنلی پشتیبانی کنید.
16. اگر پرونده PCB ندارید ، می توانید یک فایل کاری جدید ایجاد کنید تا مستقیماً در ماشین برنامه ریزی شود.
17. پشتیبانی از یک مرحله.
18. از نوارهای برش خورده / مواد فله / مواد لوله پشتیبانی کنید.

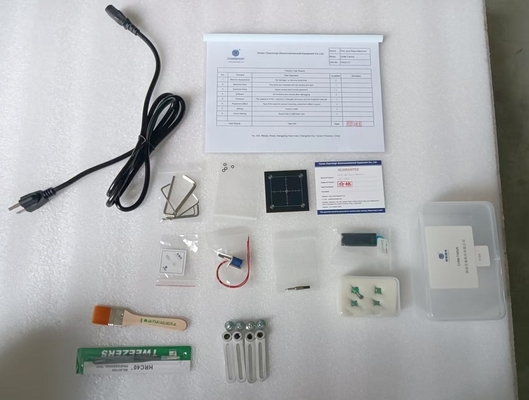

لوازم جانبی استاندارد CHMT48VA:
1) دستگاه CHMT48VA را انتخاب و قرار دهید: 1
2) نازل Juki در مجموع 4 عدد (اندازه 503 ، 504 ، 505 ، 506)
3) درایور USB 8G 1
4) سیم برق 1
5) سوزن کشیدن 2
6) سیم پیچ برای پین کششی 1
7) تنظیم موقعیت دوربین صفحه سیاه 1
8) آچار شش گوش 6
9) موچین 1
10) برس 1
11) قلم برای صفحه لمسی 1
12) فیکسچر برای سینی IC 4
13) چربی 1
14) کتابچه راهنمای کاربر انگلیسی 1
100٪ عکس واقعی:
دوربین بالا و پایین ، اطمینان حاصل کنید که هر م componentلفه بسیار دقیق قرار گرفته است:
موتور محور XY با رمزگذار ، کنترل حلقه بسته ، اطمینان حاصل کنید که مراحل را از دست ندهید:
نوار برش نیز پشتیبانی می کند:
فیدر ارتعاش پشتیبانی می شود:
سینی IC سفارشی:
صفحه لمسی ، ماوس USB نیز پشتیبانی می کند:
نازل Juki ، عملکرد بسیار آسان ، آهن ربا در داخل ، بدون نیاز به استفاده از آچار برای پایین کشیدن:
بسته بندی بسیار ایمن:
لطفا توجه داشته باشید:
دستگاه انتخاب و مکان با تمام لوازم جانبی موجود در بسته ، مجموعه کاملی است
این دستگاه همه در یک دستگاه است ، آماده استفاده است!
هنگام دریافت می توانید از آن استفاده کنید.پشتیبانی فنی خوب پس از فروش ، لطفاً با اطمینان آن را خریداری کنید.
با دستگاه انتخاب و مکان خود لذت ببرید!
ضمانتنامه:
از زمان خرید و خدمات مادام العمر ، دستگاه کامل 1 سال گارانتی دارد.
ما همیشه قطعات یدکی ماشین ، کارخانه مستقیم و قابل اطمینان را تأمین می کنیم.
ما خدمات Q / A و پشتیبانی عیب یابی و مشاوره فنی آنلاین را ارائه می دهیم.خدمات پس از فروش یک به یک را ارائه دهید.
هر دستگاه 100٪ قبل از حمل و نقل خوب تست می کند.
